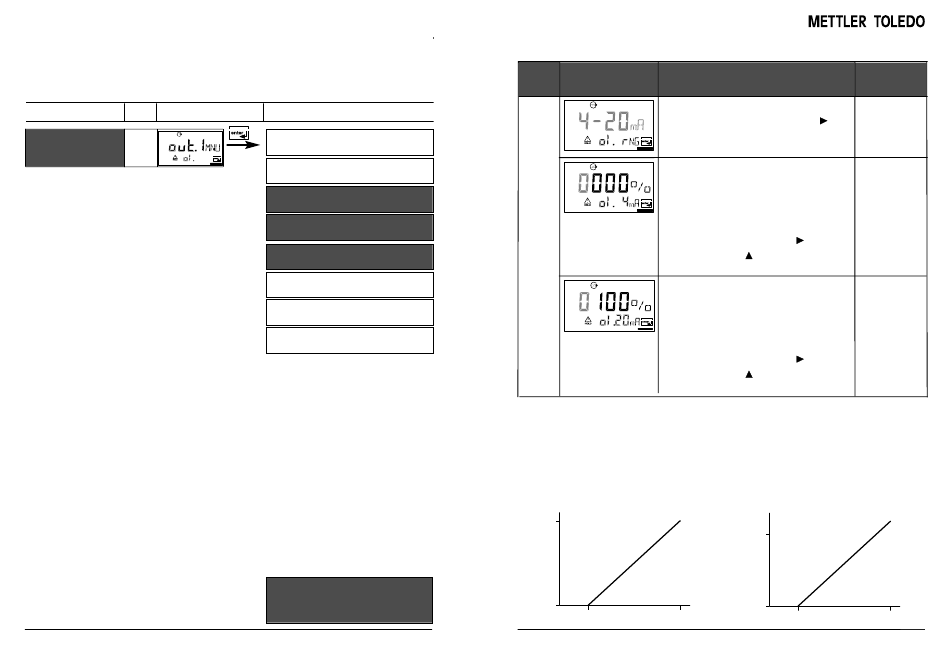

Configuration
Sortie 1
Plage de courant de sortie. Début du courant.
Fin du courant.
Groupe de menus Code Afficheur
Sortie 1
o1.
32
Sélection point de menu
Sélection type de capteur
Sélection méthode mesure
Sélection 0-20 / 4-20 mA
Entrée début courant
Entrée fin courant
Régler filtre de sortie
22 mA avec Error
Mode Hold
Quitter :
touche conf puis enter
O 4100 e
2
Code Afficheur Action
o1.
Régler la plage de courant de sor-
tie : Sélection avec la touche
Suite avec enter
Début du courant
Entrée de la fin inférieure de la
plage de mesure en fonction de la
méthode de mesure sélectionnée
(saturation ou concentration)
Sélection avec la touche
avec la touche
Fin du courant
Entrée de la fin supérieure de la
plage de mesure en fonction de la
méthode de mesure sélectionnée
(saturation ou concentration)
Sélection avec la touche
avec la touche
Correspondance des valeurs mesurées :
Début du courant et fin du courant
Exemple 1 : Plage de mesure
0 ... 100 %
[%]
Indice de saturation
100
en oxygène
Courant de sortie
0
[mA]
4 20
Sélection
4 - 20 mA
(0 -20 mA)
0000 %
(mg/l,
ppm)
, valeur
, suite avec enter
0100 %
(mg/l,
ppm)
, valeur
, suite avec enter
Exemple 2 : Plage de mesure 50 ... 70%.
Avantage : résolution supérieure dans la
plage considérée
[%]
Indice de saturation
en oxygène
70
Courant de sortie
50
4 20 [mA]
