Interface utilisateur et afficheur

Interface utilisateur

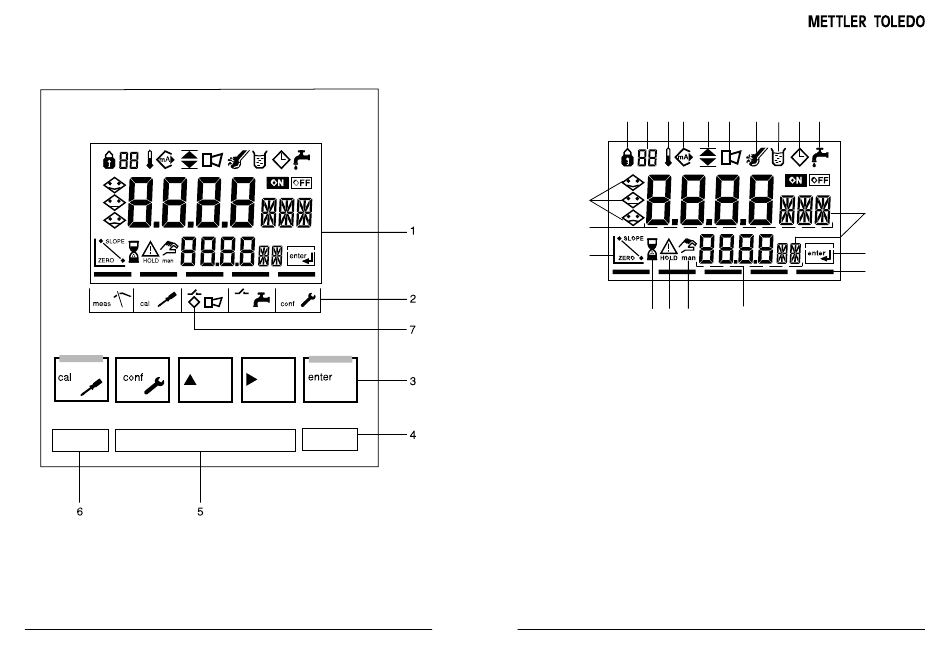

1 Afficheur
2 Champs d'état (pas de touches),
de g. à dr. :
- Mode Mesure
- Mode Etalonnage
- Alarme
- Contact de lavage
- Mode Configuration
20
3 Clavier
4 Codage
5 Plaque signalétique
6 Désignation
7 LED d'alarme
O 4100 e
2
Afficheur
1 2 3 4
20
19
18
17 16 15
1 Entrée du code de mode
2 Affichage du paramètre*
3 Température
4 Sortie de courant
5 Seuils
6 Alarme
7 Sensocheck
8 Etalonnage
9 Intervalle/temps de réponse
10 Contact de lavage
11 Symbole de mesure
12 Suite avec enter
13 Segment pour l'identification
de l'état de l'appareil,
au-dessus des champs d'état,
de g. à dr. :
- Mode Mesure
- Mode Etalonnage
- Alarme
- Contact de lavage
- Mode Configuration
5 6 7 8 9 10
11
12
13
14
14 Afficheur inférieur
15 Spécification manuelle de température
16 Etat Hold actif
17 Temps d'attente en cours
18 Paramètres du capteur
19 Afficheur principal
20 Sensoface
* non utilisé
