Câblage de protection
Câblage de protection des contacts de commutation
Les contacts des relais sont sujets à une érosion électrique. Celle-ci
réduit la durée de vie des contacts, notamment avec des charges
inductives et capacitives. Pour supprimer la formation d'étincelles
et d'arcs, on utilise par ex. des circuits RC, des résistances non
linéaires, des résistances série et des diodes.
1
1 2
3
3
18

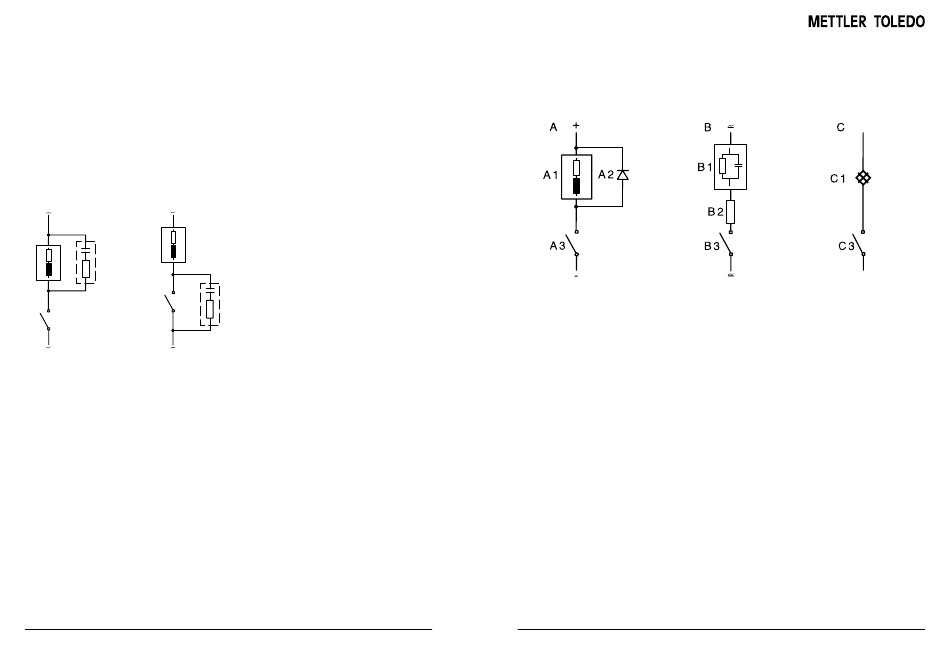

Applications typiques en CA
avec une charge inductive
1 Charge
2 Circuit RC, par ex. RIFA PMR 209
Circuits RC typiques avec 230 V CA :
condensateur 0,1 µF / 630 V,
résistance 100 ohms / 1 W
2
3 Contact
O 4100 e
2
Mesures de protection typiques
A : Application en CC avec une charge inductive
B : Applications en CA/CC avec une charge capacitive
C : Connexion de lampes à incandescence
A1 Charge inductive
A2 Diode de roue libre, par ex. 1N4007 (observer la polarité)
A3 Contact
B1 Charge capacitive
Résistance, par ex. 8 Ω/1 W avec 24 V/0,3 A
B2
B3 Contact
C1 Lampe à incandescence, max. 60 W/230 V, 30 W/115 V
C3 Contact
Avertissement !
La charge admissible des contacts de commutation ne
doit pas être dépassée lors des commutations !
