Sommaire des Matières pour Velleman LAB 3 in 1
- Page 27 Sommaire SOMMAIRE Generalites................................28 Dans la boîte..............................28 Sécurité et mises en gard..........................28 Garantie ...............................28 Aperçu de face avant ...........................29 Aperçu de face arrière ..........................29 Multimètre numérique .............................30 Sécurité................................30 Entretien...............................30 Emploi................................30 Description générale............................30 Panneau frontal............................31 Spécifications...............................31 Tension continue (CC) .....................32 Courant continue (CC) ....................32 Tension alternative (AC) ..................32 Diode &...
-
Page 28: Generalites

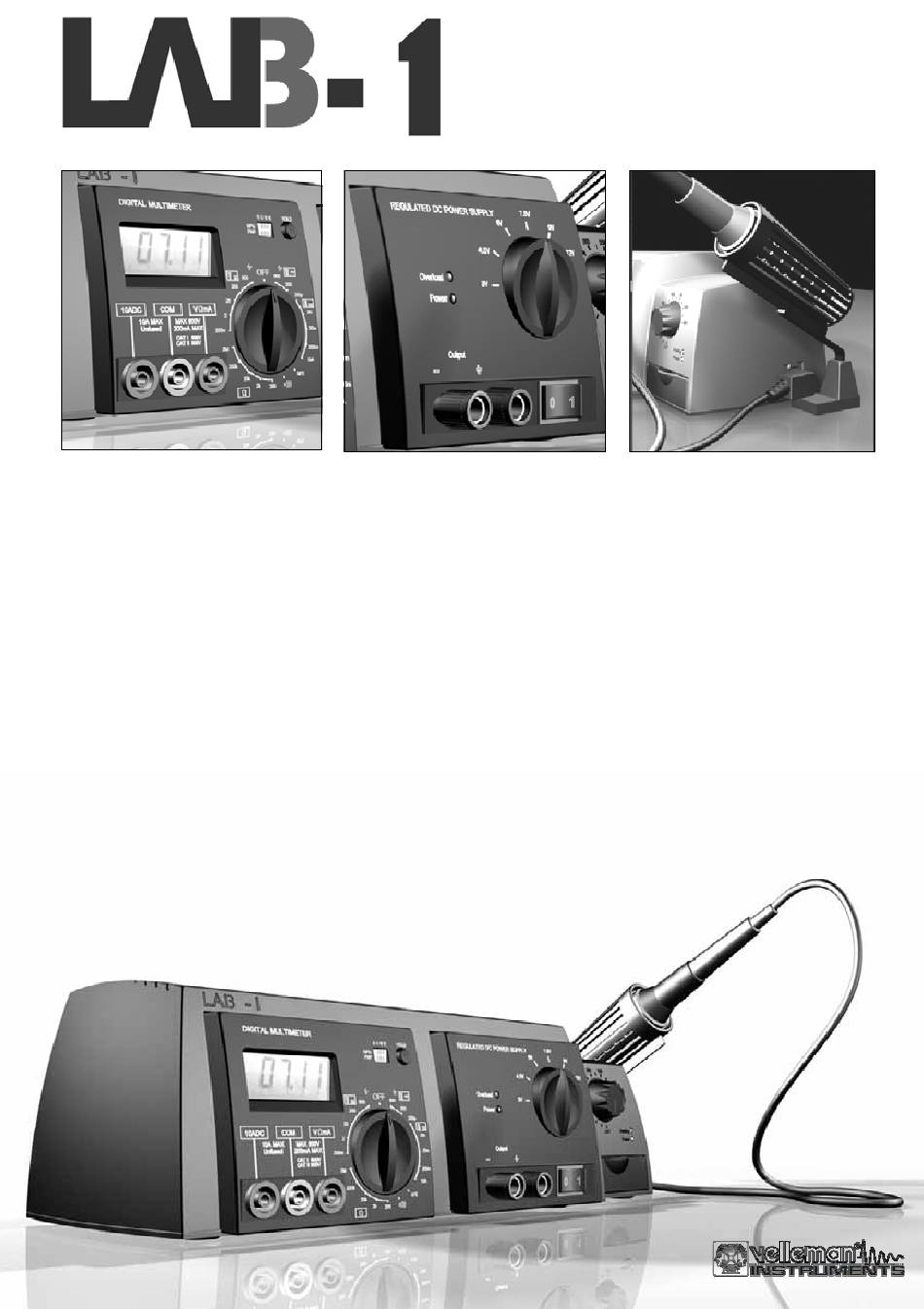

à la réparation des pièces défectueuses. Les frais et les risques de transport, l’enlèvement et le renvoi du produit, ainsi que tous autres frais liés directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN S.A.. - Page 29 Generalites FACE AVANT MULTIMETRE NUMERIQUE ALIMENTATION STABILISEE STATION DE SOUDAGE LCD 3 ½" rétro-éclairé Tension de sortie sélectionnable: Fer de soudage à basse tension: 24V Indication de polarité automatique 3 - 4.5 -6 - 7.5 - 9 - 12Vcc Elément de chauffe céramique 48W Tension CC 200mV à...
-
Page 30: Multimètre Numérique
Multimètre numérique MULTIMETRE NUMERIQUE SECURITE 1. PRESCRIPTIONS DE SECURITE Le multimètre a été conçu conformément la norme IEC-1010. Cette norme a trait à ces instruments électroniques de mesure qui génèrent une pollution à une catégorie de survoltage CAT II 300V et CAT I 600V). Respectez les prescriptions de commande et de sécurité... -
Page 31: Panneau Frontal
Multimètre numérique PANNEAU FRONTAL DESCRIPTION DU PANNEAU FRONTAL : Écran avec rétro éclairage (le rétro éclairage n'est allumé que quand l'appareil entier est allumé avec l'inter- rupteur sur la face arrière) 3 ½ digits, 7 segments, LCD : haut de 15mm. Sélecteur rotatif Utilisé... -
Page 32: Tension Continue (Cc)
Multimètre numérique TENSION CONTINUE (CC) Gamme Résolution Précision ±0.5% affiché ± 2 digits 200mV 100µV ±0.5% affiché ± 2 digits ±0.5% affiché ± 2 digits 10mV ±0.5% affiché ± 2 digits 200V 100mV ±0.8% affiché ± 2 digits 600V Protection contre surcharges : 250Vrms pour la gamme 200mV et 600Vdc ou rms ac pour les autres gammes. COURENT CONTINUE (CC) Gamme Résolution... -
Page 33: Résistance
Multimètre numérique RESISTANCE Gamme Résolution Précision ±0.8% affiché ± 2 digits 200Ω 0.1Ω ±0.8% affiché ± 2 digits 2kΩ 1Ω ±0.8% affiché ± 2 digits 20kΩ 10Ω ±0.8% affiché ± 2 digits 200kΩ 100Ω ±1.0% affiché ± 2 digits 2MΩ 1kΩ... -
Page 34: Test De Diode
Multimètre numérique TEST DE DIODE 1. Connectez le cordon rouge à la fiche "VΩmA" et le cordon noir à la fiche "COM". (la polarité du cordon rouge est positive "+"). 2. Sélectionnez la position (" ") au moyen du commutateur rotatif. 3. - Page 35 Multimètre numérique Quand le fusible du multimètre saute l’appareil ne marchera plus jusqu’à ce que le fusible ait été remplacé. Suivez cette démarche pour le remplacement du fusible de sécurité (200mA / 250V): Etape 1: Otez la trappe à batterie et les vis qui tiennent le couvercle du fond.
-
Page 36: Alimentation Stabilisée
Alimentation stabilisée ALIMENTATION STABILISEE INTRODUCTION Le module est une alimentation CC stabilisée dont la tension de sortie est sélectionnable: 3V, 4.5V, 6V, 7.5V, 9V, 12V. Le courant de sortie max. est de 1.5A et le courant au point de crête est 2A. PANNEAU FRONTAL DESCRIPTION DU PANNEAU FRONTAL : Interrupteur sortie ON/OFF... -
Page 37: Station De Soudage
Station de soudage STATION DE SOUDAGE DESCRIPTION Cette station de soudage est pilotée par la température : un circuit sophistiqué règle la température entre 150°C et 450°C. Cette module est une station de soudage de 48W avec un capteur de température incorporé dans la résistance en céramique. -
Page 38: Température De Travail
Station de soudage TEMPERATURE DE TRAVAIL Allumez l'appareil entier avec l'interrupteur sur le dos, le témoin LED d'alimentation (11) doit s'allumer. Une tempé- rature idéale est essentielle pour un bon résultat. La soudure coule insuffisamment pour permettre une soudure normale. Une température trop élevée fait évaporer le flux dans la soudure de sorte que la soudure n’a pas le temps de couler normalement et, en outre, vous risquez d’endommager les composants traités. -
Page 64: Velleman Electronique
Belgium Europe +32 (0)9 3843611 5 4 1 0 3 2 9 3 4 3 7 9 8 http://www.velleman.be France Netherlands VELLEMAN ELECTRONIQUE VELLEMAN VELLEMAN INC. HLAB1'1 (vell) - 2005 - ED1 +33 (0) 320158615 +31 (0) 765147563 +1 (817) 284 7785...
