66 Installation des accessoires de la pompe

10.8 Sectionneur PV 1000-40-5

Le sectionneur PV LORENTZ est une boîte de connexion PV
avec sectionneur intégré. La boîte est conçue pour brancher
jusqu'à cinq chaînes de module PV au contrôleur de la pompe
en utilisant les bornes situées à l'intérieur de la boîte. Le
sectionneur CC est utilisé comme disjoncteur manuel entre le
panneau solaire et la charge. Ce sectionneur est facile d'accès,
il suffit d'ouvrir le couvercle à charnières au-dessous du verrou
à ressort.
L'utilisation d'un sectionneur CC correctement dimensionné
est une mesure de sécurité importante et obligatoire pour une
installation professionnelle d'un système de pompage solaire.
Le sectionneur doit être installé entre le générateur solaire et le
contrôleur de la pompe. Ses paramètres électriques doivent être
compatibles avec les appareils branchés. Le sectionneur PV a
été conçu pour couvrir la gamme de systèmes de pompe PSk2.
Pour plus d'informations sur l'installation, le câblage et les
caractéristiques techniques, se reporter au manuel du section-
neur PV.

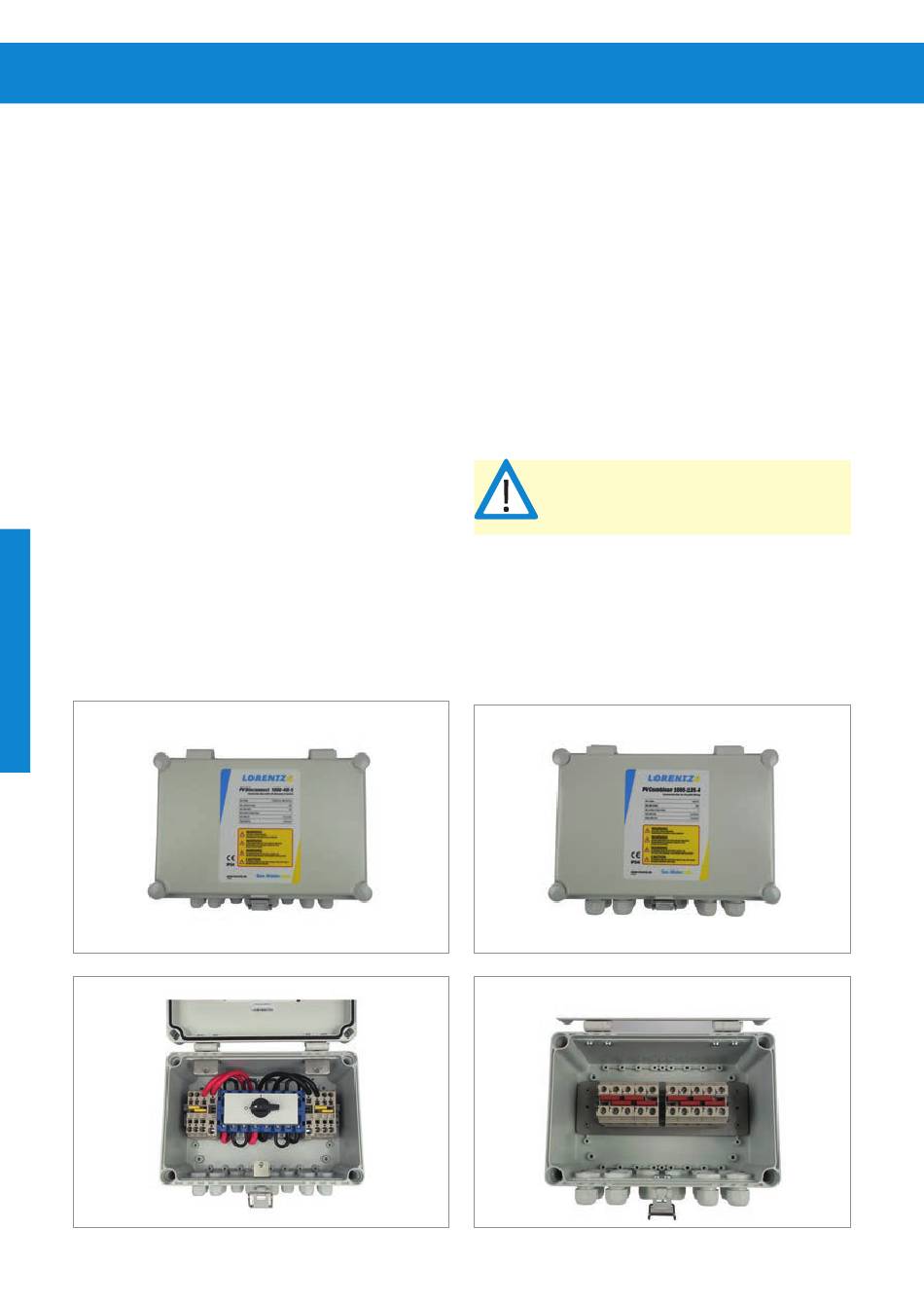

Figure 53 : sectionneur PV 1000-40-5

10.9 Combinateur PV 1000-125-4

Le Combinateur PV LORENTZ est une boîte de connexion PV
destinée aux systèmes de pompe PSk2. La boîte est conçue
pour combiner jusqu'à 4 chaînes d'entrée CC en parallèle,
provenant de plusieurs « Sectionneurs PV 1000-40-5 » et
pour les raccorder au contrôleur de pompe.
L'utilisation d'un sectionneur CC correctement dimensionné
est une mesure de sécurité importante et obligatoire pour
une installation professionnelle d'un système de pompage
solaire.
AVERTISSEMENT – Ne jamais utiliser ce
produit pour remplacer le Sectionneur
PV 1000-40-5.
Pour plus d'informations sur l'installation, le câblage et
les caractéristiques techniques, se reporter au manuel du
combinateur PV.
Figure 54 : combinateur PV 1000-125-4
