46 Installation de la pompe

9.2.6 Installation

Pour connecter la tête de pompe et le moteur, le moteur doit être
placé dans le trou de forage avec les attaches de fixation pour
pouvoir être fixé, voir la figure ci-dessous, « Figure 24 : moteur dans
le trou de forage ».
Veiller à ce que les attaches reposent sur une structure de soutien
suffisamment stable, par exemple le tubage du puits. Si la structure
n'est pas suffisamment solide pour supporter le poids, une structure
de soutien adaptée au processus d'installation doit être construite.
Visser le premier tuyau dans la pompe et installer une seconde
attache de fixation au niveau du tuyau, voir la figure ci-dessous
« Figure 25 : pré-assemblage de la pompe ».
AVERTISSEMENT - Veiller à ce que le câble du
moteur se trouve à l'extérieur des attaches,
sous peine de l'endommager.
Remarque : connecter directement l'attache
sous la bride afin de laisser de l'espace pour
installer les boulons.
Si des joints filetés sont utilisés au lieu de brides, ils doivent pouvoir
s'emboîter parfaitement afin de garantir qu'ils ne se desserreront
pas lorsqu'ils seront soumis à la réaction de couple causée par le
démarrage et l'arrêt de la pompe.
Le filetage de la première partie de la colonne montante qui doit
être vissée dans la pompe ne doit pas être plus long que le filetage
dans le tuyau, voir la figure ci-après « Figure 25 : pré-assemblage
de la pompe ».

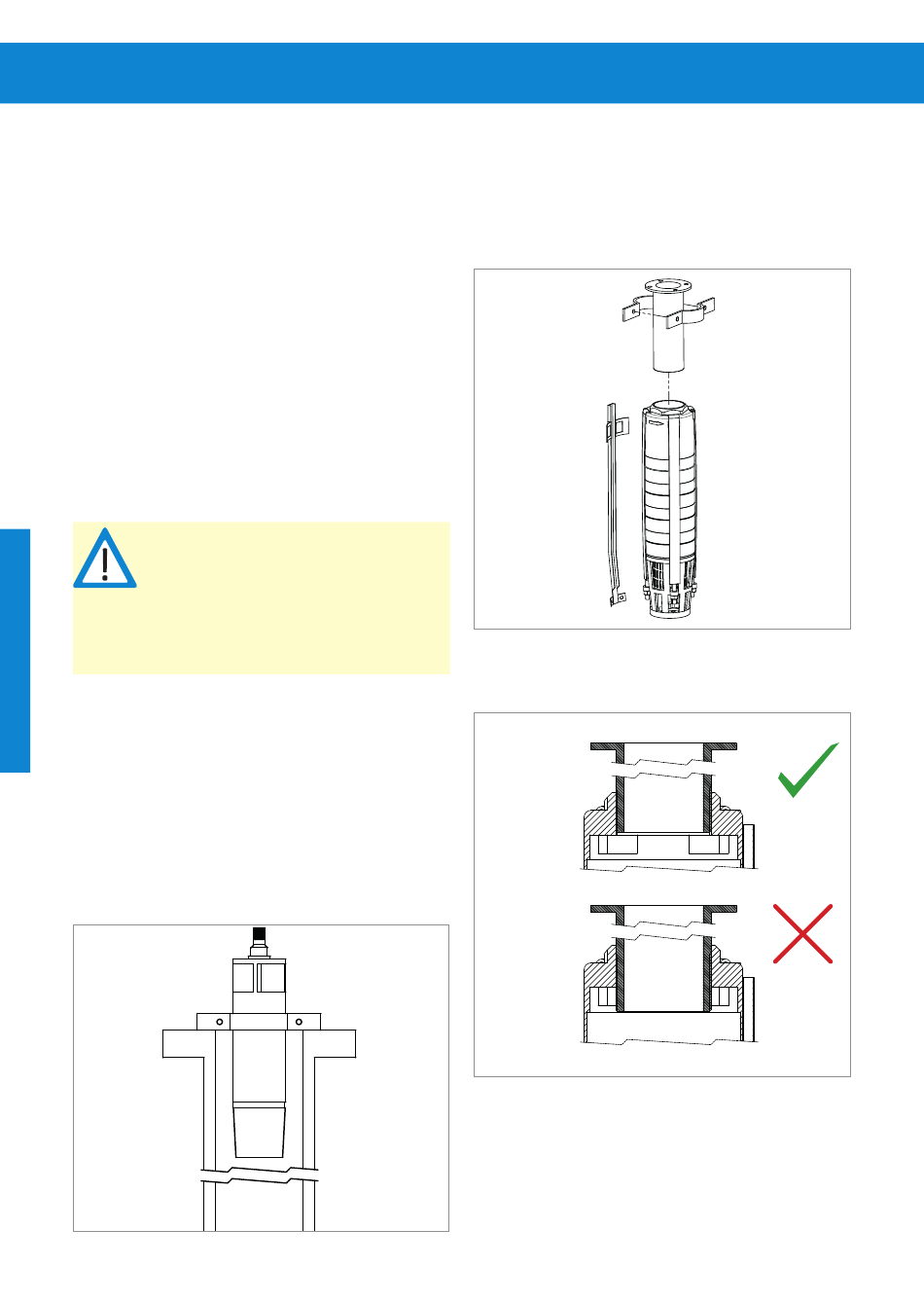

Figure 24 : moteur dans le trou de forage
Figure 25 : pré-assemblage de la pompe
Figure 26 : profondeur d'installation du premier tuyau
correct
incorrect
