10.5 Installation du capteur de pression

La gamme de capteurs de pression de liquide LORENTZ per-
met de mesurer la pression dans un tuyau. Les capteurs sont
généralement utilisés pour mesurer la pression au niveau
du haut du puits ou de l'alimentation dans les systèmes
d'irrigation.
Pour plus d'informations sur le capteur de pression, se
reporter à la fiche technique de COMPASS. S'assurer que
le capteur de pression est adapté à l'application en ce
qui concerne la plage de pression et la résistance à la
température.
Les têtes de pompes LORENTZ PSk2 CS-F permettent
d'installer le capteur de pression au niveau du corps de
pompe. Cette alternative est plus simple qu'une installation
classique sur la tuyauterie.
ƒ Pour les types de pompe LORENTZ PSk2 CS-F1 à
CS-F20, il est nécessaire de retirer le bouchon de prise
d'air pour installer le capteur de pression. Par consé-
quent, le capteur de pression doit être installé après
avoir rempli la pompe d'eau, voir le chapitre « 9.3.5
Démarrage initial » page 56.
ƒ Tous les autres types de pompe LORENTZ PSk2 CS-F
possèdent un deuxième bouchon de remplissage qui
peut être remplacé par un capteur de pression.

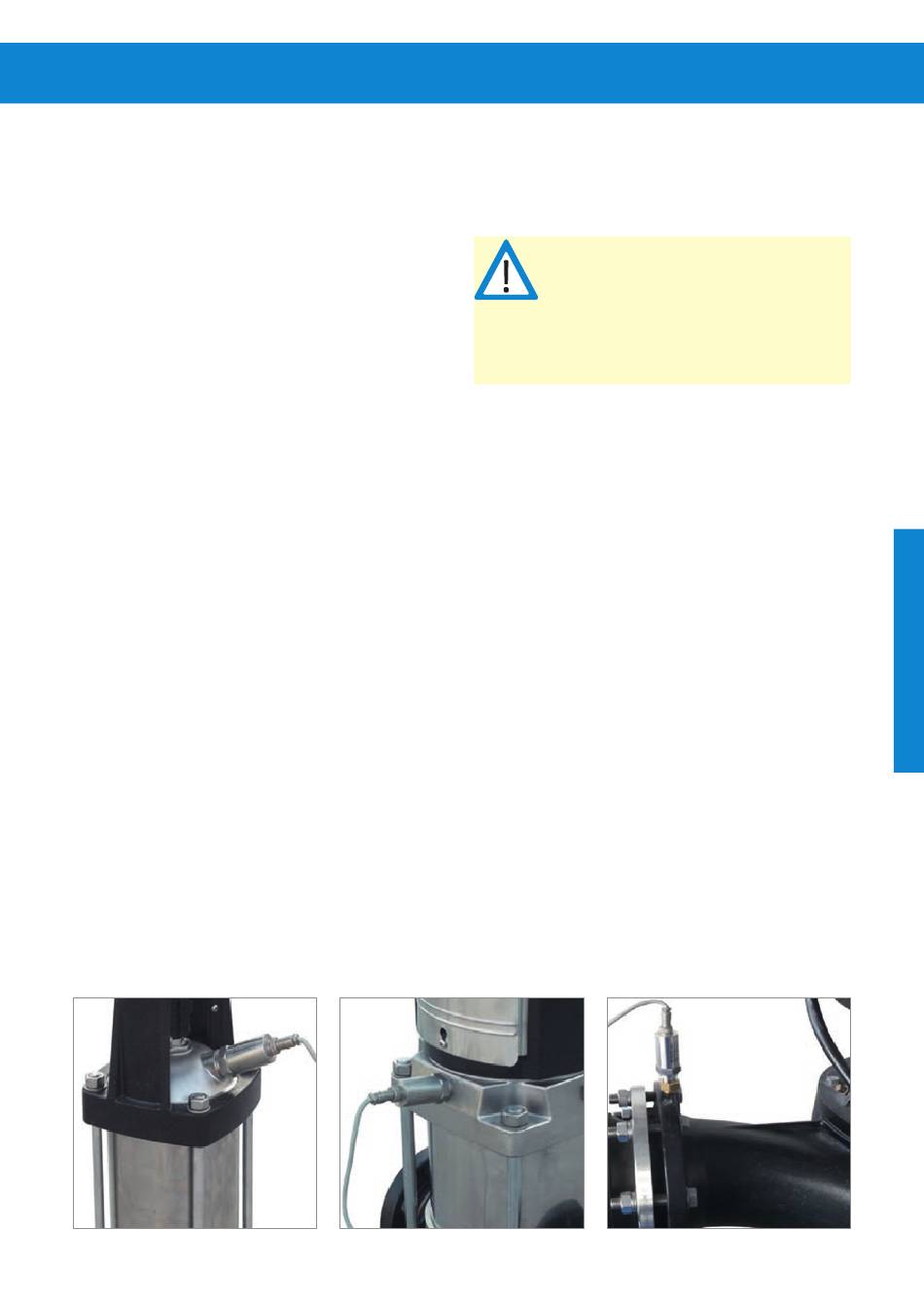

Figure 49 : installation du capteur de pression
(a) PSk2 CS-F
Installation des accessoires de la pompe
Les têtes de pompes CS-G permettent l'installation du
capteur de pression au niveau des brides côtés aspiration et
refoulement.
(b) PSk2 CS-F1 à F20
AVERTISSEMENT - La dimension du
filetage du raccord au niveau du corps des
pompes CS-F est de G1/2 po.
La dimension du filetage du raccord au
niveau du corps des pompes CS-G est de
G1/4 po.
(c) PSk2 CS-G
