Installation des accessoires de la pompe

10.2.2 Tuyau en acier/acier inoxydable

Étape 1 : souder l'adaptateur à la tuyauterie d'entrée (« Fi-
gure 41 »). Le matériau de l'adaptateur doit correspondre
au matériau du tuyau. LORENTZ fournit aussi bien des
adaptateurs en acier qu'en acier inoxydable.
Étape 2 : raccorder le boîtier du détecteur d'eau à la
rondelle en PTFE en haut de l'adaptateur (Figure 42). Serrer
fermement le boîtier du détecteur et vérifier qu'il n'y a pas
de fuite au niveau de la rondelle en PTFE. Raccorder la
vanne de la prise d'air au boîtier du détecteur. Le filetage
doit être étanchéifié ; du ruban en PTFE peut, par exemple,
être utilisé comme matériau d'étanchéité.
Étape 3 : placer le détecteur d'eau dans le boîtier du détec-
teur (Figure 43). S'assurer qu'il n'y a pas de fuite.
Étape 4 : connecter le détecteur d'eau aux entrées
NF et COM du détecteur d'eau du contrôleur PSk2, voir
chapitre « 8.5.3 Description des bornes » page 27. La
polarité n'a pas d'importance.
Étape 5 : remplir la tuyauterie d'entrée, jusqu'à ce
que seule de l'eau s'écoule de la vanne de la prise d'air. Il ne
doit rester aucune bulle d'air dans l'eau. Fermer la vanne de
la prise d'air une fois l'évacuation terminée.

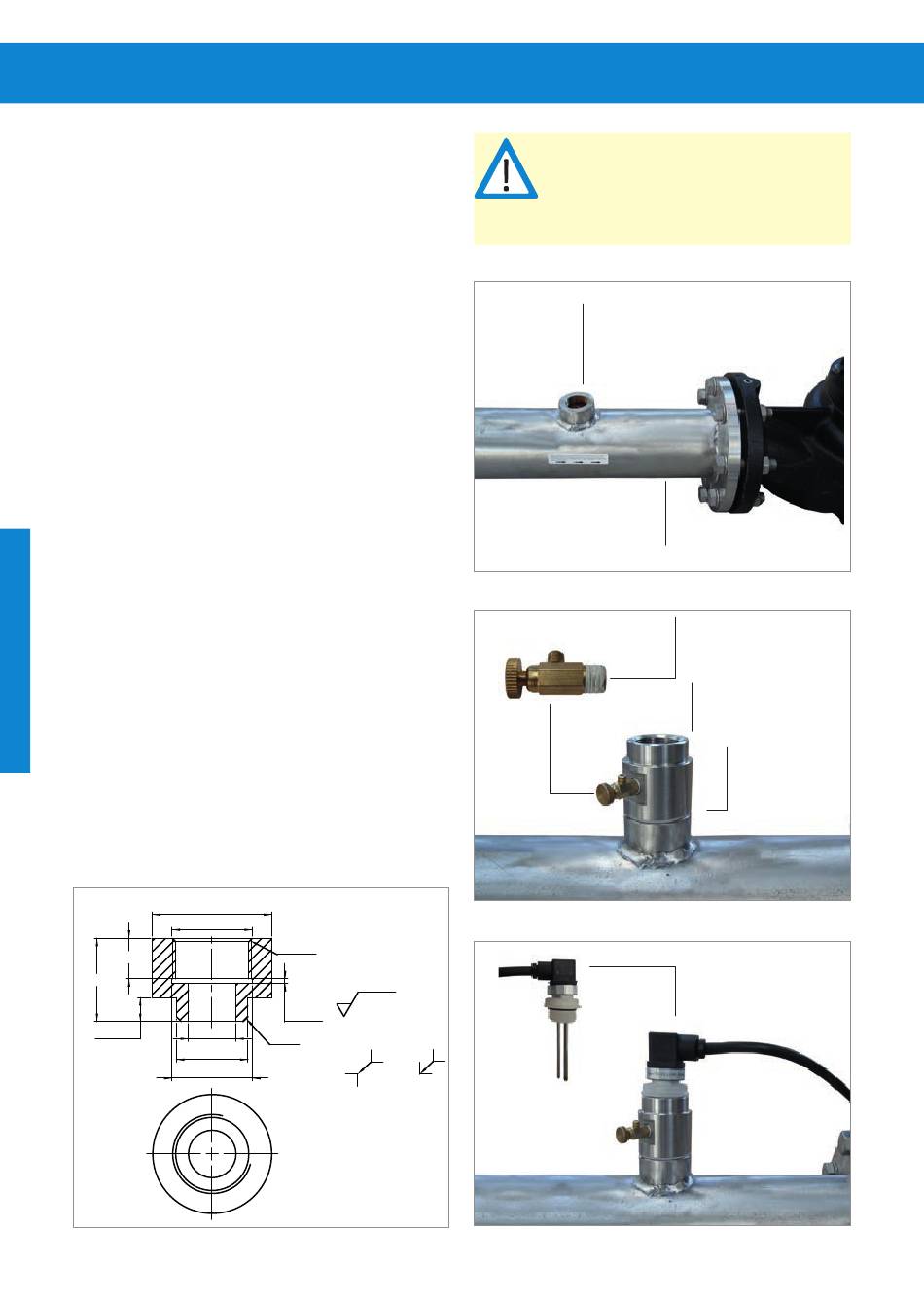

Figure 40 : schéma technique de l'adaptateur (en mm)
Ø 50 ± 0.5
G1"
17 ± 0.1
35 ± 0.1
Ø 20 ± 0.2
10 +0.1
Ø 30 -0.2
Ø 34 ± 0.1
1.5x45°
surfaces
Rz 12.5
2 ± 0.1
arêtes hors tolérances
2x45°
-0.3
-0.1
+0.3
REMARQUE : le détecteur à électrodes doit
être régulièrement nettoyé pour éviter les
défaillances dues à la formation de tartre
sur les deux électrodes. La fréquence de
nettoyage dépend de la qualité de l'eau.
Figure 41 : adaptateur soudé sur la tuyauterie d'entrée
adaptateur
tuyau d'entrée
Figure 42 : boîtier du détecteur d'eau installé
vanne de la prise d'air
Figure 43 : détecteur d'eau installé
ruban PTFE
boîtier du détecteur
rondelle en PTFE
