40
Installation de la pompe
Pompes centrifuges :
Vérifier le sens de rotation après l'installation de la pompe
immergée :
(1) Connecter la pompe au contrôleur et à l'alimentation.
(2) Démarrer la pompe et vérifier le débit fourni.
(3) Arrêter la pompe, déconnecter l'alimentation et chan-
ger deux des trois conducteurs de phase.
(4) Redémarrer la pompe et vérifier le débit fourni.
(5) Arrêter la pompe, débrancher l'alimentation et com-
parer les débits des points 2 et 4. Le câblage avec le
meilleur débit possède le bon sens de rotation.

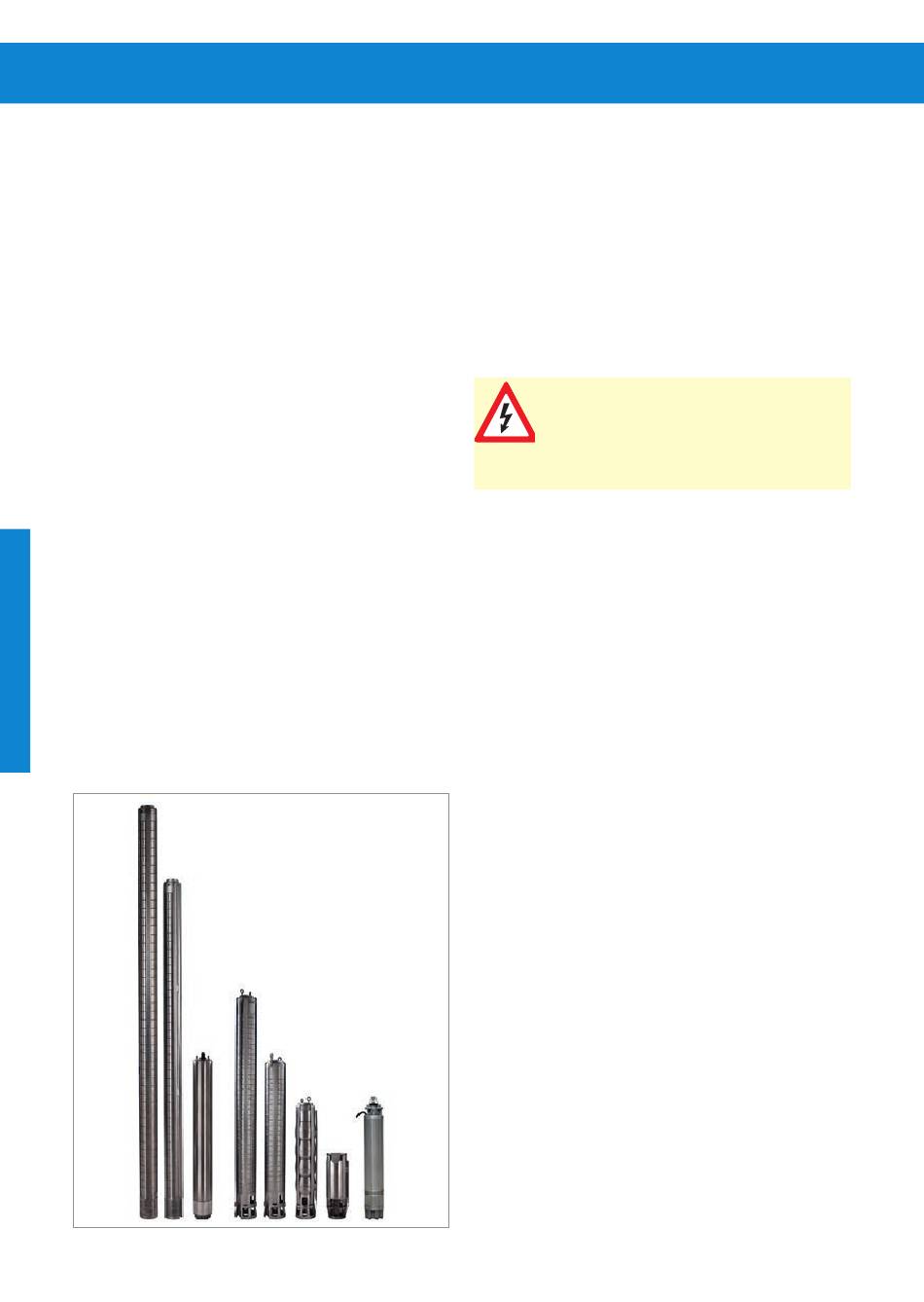

Figure 21 : exemple Pompes immergées PSk2 de LORENTZ
9.2.2 Mesure de la résistance
Il est recommandé de vérifier la résistance des enroulements
et de l'isolation avant de connecter la pompe au contrôleur.
Pour une pompe immergée, ces mesures doivent être réali-
sées AVANT de descendre la pompe dans le puits.
ATTENTION - Avant toute intervention sur
le système de pompe, s'assurer que
l'alimentation électrique a été coupée et
qu'elle ne peut pas être rallumée
accidentellement.
Pour mesurer la résistance des enroulements et de
l'isolation, débrancher tous les conducteurs du moteur du
contrôleur. Un multimètre de bonne qualité est requis pour
mesurer la résistance phase-phase avec une précision à une
décimale près (« 0,1 Ohm »). Il est également conseillé de
prendre en compte la résistance des conducteurs du multi-
mètre lors de la mesure de très faibles valeurs :
ƒ Tenir les pointes de touche du multimètre et noter la
valeur.
ƒ Toujours soustraire cette valeur aux mesures de résis-
tance de votre moteur.
