9.2 Pompes immergées
Le moteur immergé est rempli d'eau en usine, mais son
remplissage doit être vérifié avant l'installation.
Le moteur doit être rempli en position verticale (raccord
vers le haut, voir figure ci-dessous, « Figure 20 : orifices de
vidange, de prise d'air et de remplissage »).
Pour remplir le moteur d'eau, retirer la vis de prise d'air
et de remplissage. Remplir le moteur avec de l'eau propre
jusqu'à ce que l'eau s'écoule continuellement sans bulles.
REMARQUE : ne pas remplir le moteur
avec une source haute pression telle qu'un
robinet ou un tuyau.
Pour remplir le moteur, ouvrir les vis de vidange, de prise
d'air et de remplissage pour permettre à l'eau de sortir de
l'orifice de vidange. Remplir le moteur d'eau potable propre
comme décrit ci-dessus.

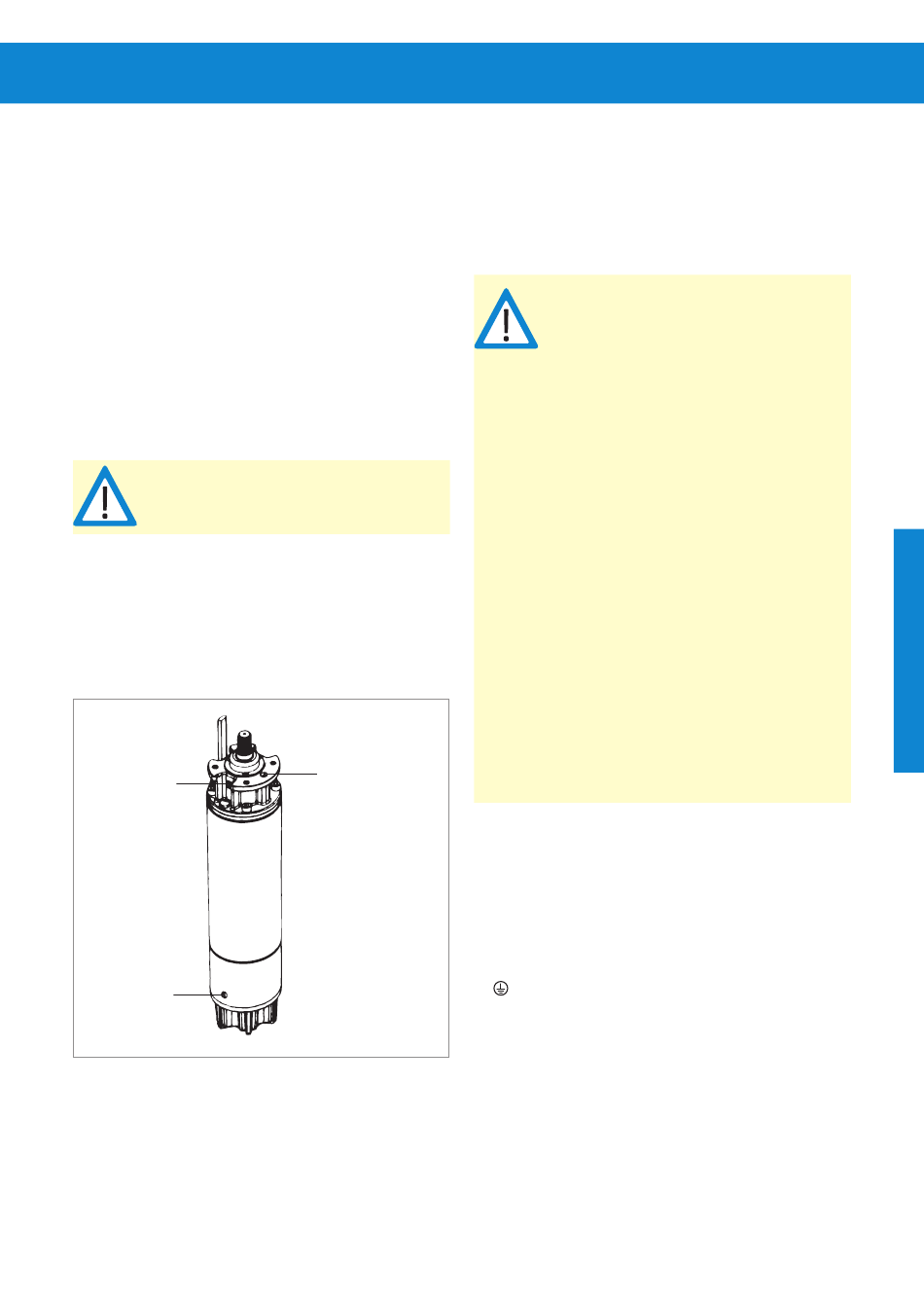

Figure 20 : orifices de vidange, de prise d'air et de
remplissage
orifice de
prise d'air
orifice de
vidange
9.2.1 Câblage de la pompe
orifice de
remplissage
Les câbles du moteur de la pompe présentent un marquage
permettant un branchement approprié. Brancher les câbles
dans l'ordre suivant :
ƒ 1 :
ƒ 2 :
ƒ 3 :
ƒ
La pompe doit être immergée dans l'eau avant de vérifier le
sens de rotation correct. La pompe doit tourner dans le sens
inverse des aiguilles d'une montre, vue du dessus, ce qui est
également indiqué par une flèche sur la tête de pompe.
Installation de la pompe
AVERTISSEMENT – Aucun interrupteur de
déconnexion ne doit être placé entre le
moteur et le contrôleur de pompe.
Brancher le câble moteur au contrôleur
sous tension peut provoquer des
dommages irrémédiables, qui ne sont pas
couverts par la garantie.
AVERTISSEMENT – Si les câbles de la
pompe sont connectés dans le mauvais
ordre, le moteur tournera à l'envers et la
pompe ne fonctionnera pas correctement,
ce qui peut provoquer des dommages.
Toujours vérifier le sens de rotation avant
d'installer la pompe. Vue de dessus, la
pompe doit tourner dans le sens inverse
des aiguilles d'une montre.
AVERTISSEMENT – Ne jamais faire tourner
la pompe à sec. L'utilisation de la pompe à
sec endommagera cette dernière et
annulera la garantie. LORENTZ exige une
protection contre le fonctionnement à sec
pour chaque système de pompe immer-
gée.
câble moteur L1
câble moteur L2
câble moteur L3
: GND
