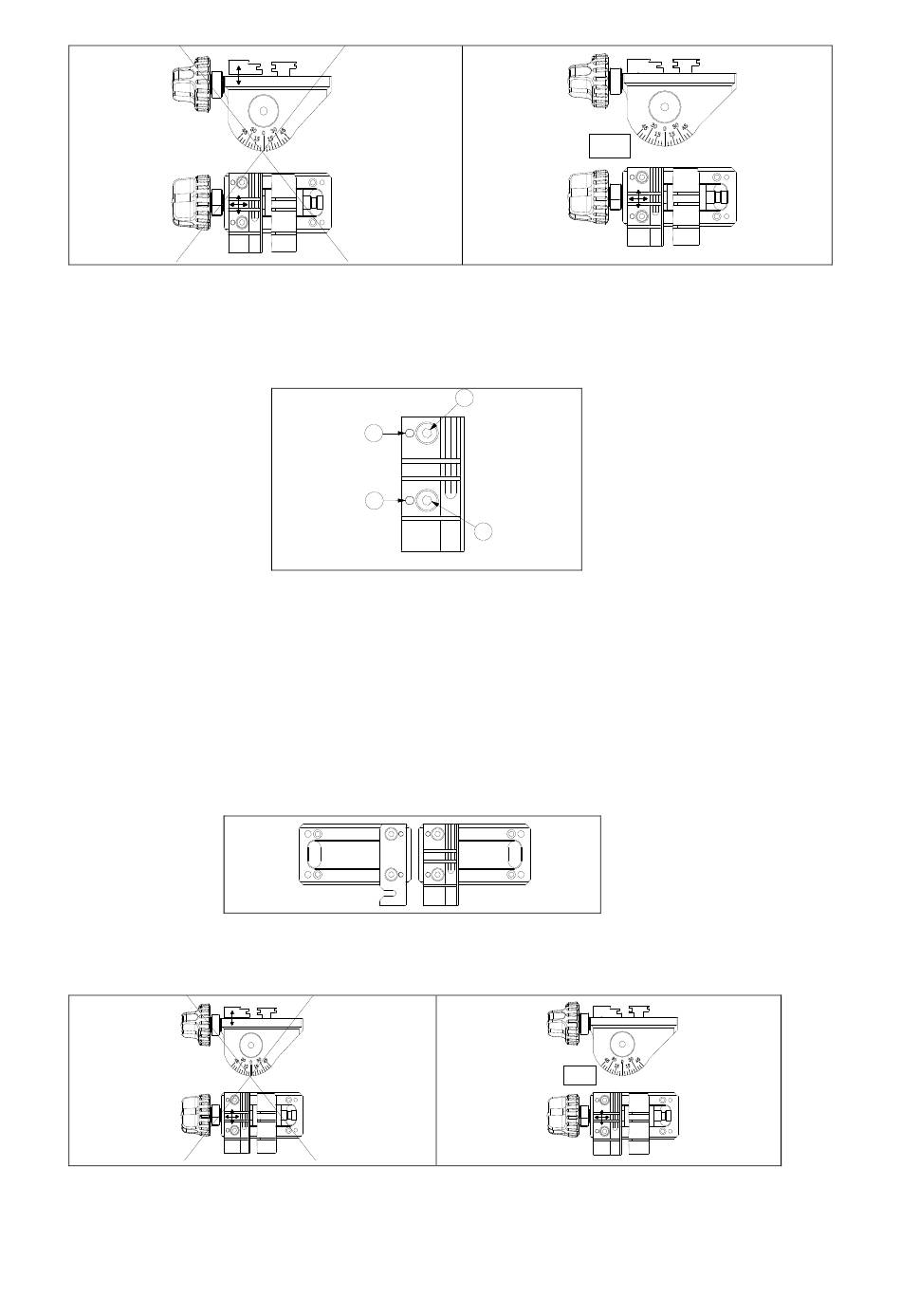

Procéder au réglage du mors :
5.1) Introduire l'axe de réglage du palpeur dans l'orifice Nº1 du mors.
5.2) Faire coïncider l'axe de réglage de la fraise avec l'orifice Nº1 de l'autre mors.
5.3) Relever la tête et effectuer la même opération, cette fois-ci dans l'orifice Nº2 des mors.
5.4) Répéter l'étape précédente autant de fois que nécessaire jusqu'à ce que les axes de réglage entrent en douceur et sans
forcer, tant dans l'orifice Nº1 que dans le Nº2.
5.5) Avec les deux axes de réglage introduits dans les orifices Nº1, verrouiller la tête et serrer légèrement la vis B
5.6) Avec les deux axes de réglage introduits dans les orifices Nº2, verrouiller la tête et serrer légèrement la vis A.
5.7) Répéter l'étape précédente, mais en serrant définitivement les vis A et B.
5.8) Une fois le réglage terminé, à l'aide de la clé allen de 1,5 spéciale à bras court, serrer les deux vis prisonnières situées
entre la manette de l'étau et le mors qui vient d'être réglé. Ceci garantit une plus grande sécurité de la fixation du mors que
nous venons de régler.
4.2.2 Réglage de PRÉCISION
Il s'agit d'un réglage qui exige une certaine habileté mais qui permet de réaliser un réglage très précis des mors remplacés.
Séquence d'opération de ce réglage :
1)
Le mors fixe gauche du côté droit de l'étau et le mors fixe droit du côté gauche de l'étau ne sont pas réglables car ils sont
positionnés au moyen de goujons. Il faut donc les monter en les guidant avec leurs goujons, puis les serrer au moyen des vis
correspondantes.
2)
Ainsi donc, puisque nous savons que pour chaque paire de mors l'un de ceux-ci a une position fixe, l'autre se règlera par rapport à
celui en position fixe.
3)
Placer les vis du mors à régler, mais sans les serrer, de sorte que le mors puisse être déplacé à la main, mais en l'empêchant
toutefois de se soulever par rapport à sa surface d'appui.
4)
À l'aide de la clé allen de 1,5 spéciale à bras court, dévisser d'un tour environ les deux vis prisonnières de réglage du mors (ce sont
les deux prisonnières situées entre la manette de l'étau et le mors à régler).
5)
Monter ensuite une paire quelconque de Fraise-Palpeur dans les porte-outils correspondants, mais à l'envers (avec les pointes de
coupe vers l'intérieur du porte-outils). Descendre la tête de la machine et la verrouiller à une hauteur à laquelle les outils peuvent
toucher les flancs du mors.
A
1
2
B
12
OK
OK
