Montage Sur Le Tracteur; Montage Sur Un Appareil; Fixation Du Module De Commande - APV WD 40 M2 Mode D'emploi D'origine

6
LA QUALITE POUR LES PROFESSIONNELS
5.2

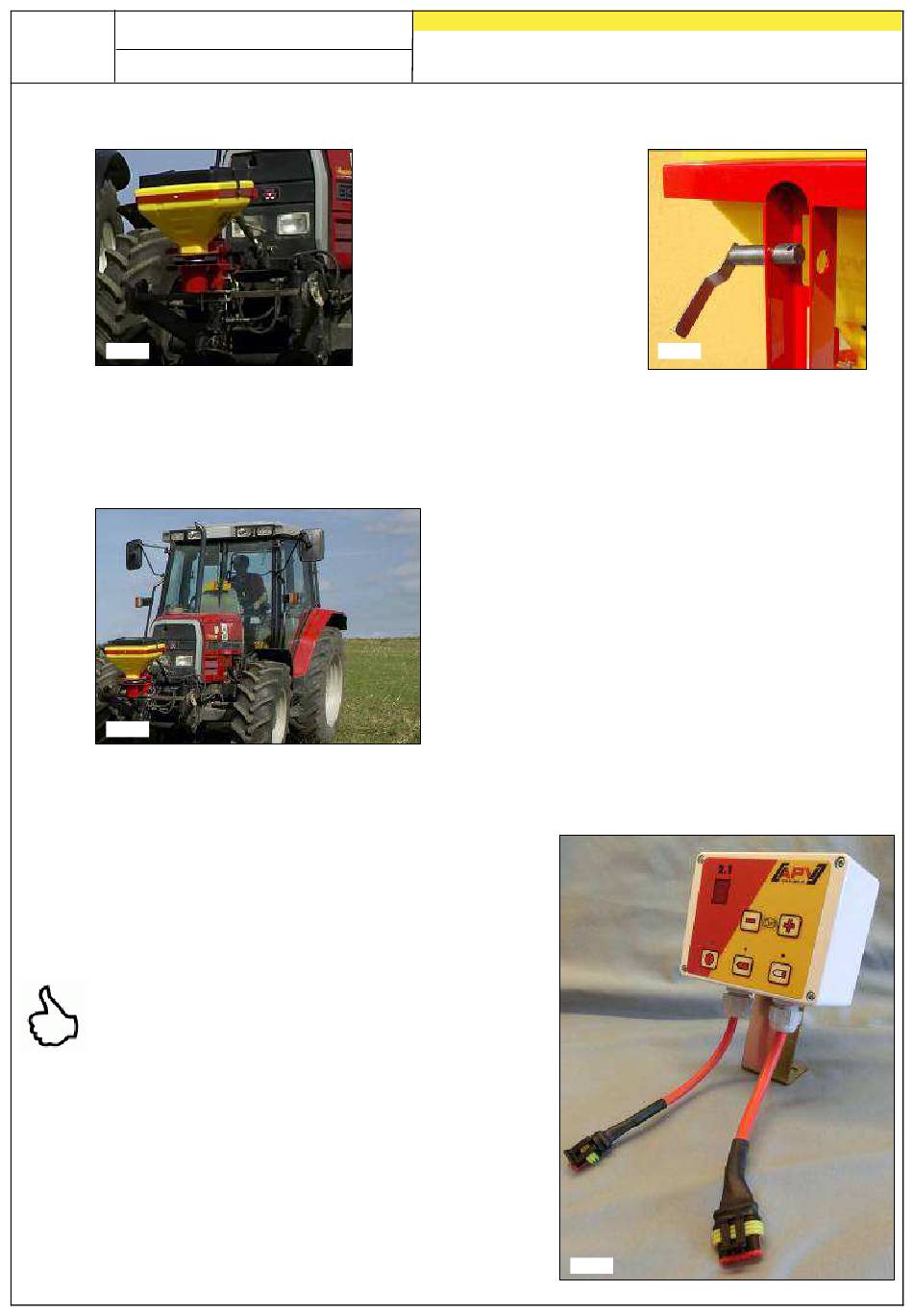

5.2 Montage sur le tracteur

5.2 5.2 Montage sur le tracteur Montage sur le tracteur Montage sur le tracteur
Fig.: 1

5.3 Montage sur un appareil

5.3 5.3 5.3 Montage sur un appareil Montage sur un appareil Montage sur un appareil
Fig.: 3
5.4 5.4 5.4

5.4 Fixation du module de commande

Fixation du module de commande Fixation du module de commande Fixation du module de commande
Fixez le support en série livré avec deux vis dans la
cabine. Arrimez l'excédent de câble dans la cabine
du conducteur pour éviter tout pincement.
CONSEIL CONSEIL : : : : Faites attention à l'angle avec lequel CONSEIL CONSEIL
vous observez le module afin de bénéficier de
conditions de lecture de l'écran optimales. Au
besoin, courbez légèrement le support pour régler
correctement l'angle.
Avec ce mode de montage,
vous vissez le rail agricole
entre votre WD 40 M2 et la
contre-plaque. Utilisez des vis
de 10 mm de diamètre. Fixez
la bielle supérieure de votre
tracteur avec l'axe.
Pour monter le WD 40 M2 sur un appareil,
utilisez si possible la contre-plaque. Elle
vous permettra de fixer votre WD 40 M2 sur
un cadre de l'appareil.
Attention : l'appareil doit être monté à une
hauteur d'env. un mètre au-dessus de la
culture ou du sol.
Fig.: 2
Fig.: 4
