8808A
Mode d'emploi
Affichage
principal
REL
Maintien d'affichage
(HOLD)
Le cordon de la circuiterie interne de mesure du multimètre vers la borne LO (sur la face
avant) est le même pour les mesures de tension et de courant. La résistance de cordon est
d'environ 0,003 ohm. Si le courant est mesuré, un chute de tension se produira dans la
résistance commune aux deux circuits Cette résistance interne, lorsqu'on l'ajoute à la
résistance externe du cordon de la borne d'entrée COM affectera la précision de la mesure
de tension. Par exemple, si la résistance externe du cordon est de 0,007 ohm, la résistance
commune « totale » est de 0,010 ohm. S'il y a un courant de 1 A, la mesure de tension
serait affectée par :
Selon les circonstances, ceci peut être important.
Si vous désirez mesurer la tension c.c. d'un signal d'entrée sur l'affichage principal et le
courant c.c. sur l'affichage secondaire, procédez comme suit :
1. Mettez le multimètre sous tension.
2. Appuyez sur D pour choisir la fonction de tension sur l'affichage principal.
3. Appuyez sur Q, puis sur E pour choisir la fonction de courant sur l'affichage
4. Branchez les cordons de mesure au circuit à mesurer tel qu'illustré à la Figure A-2 et
Délais de réponse
Le délai de réponse est le temps entre le changement d'une entrée et lorsque ce
changement est affiché. Le délai de réponse du multimètre dépend de plusieurs facteurs :
A-4
Tableau A-2. Échantillon d'applications pour affichage double (suite)
Affichage
secondaire
Résistance
Valeur réelle

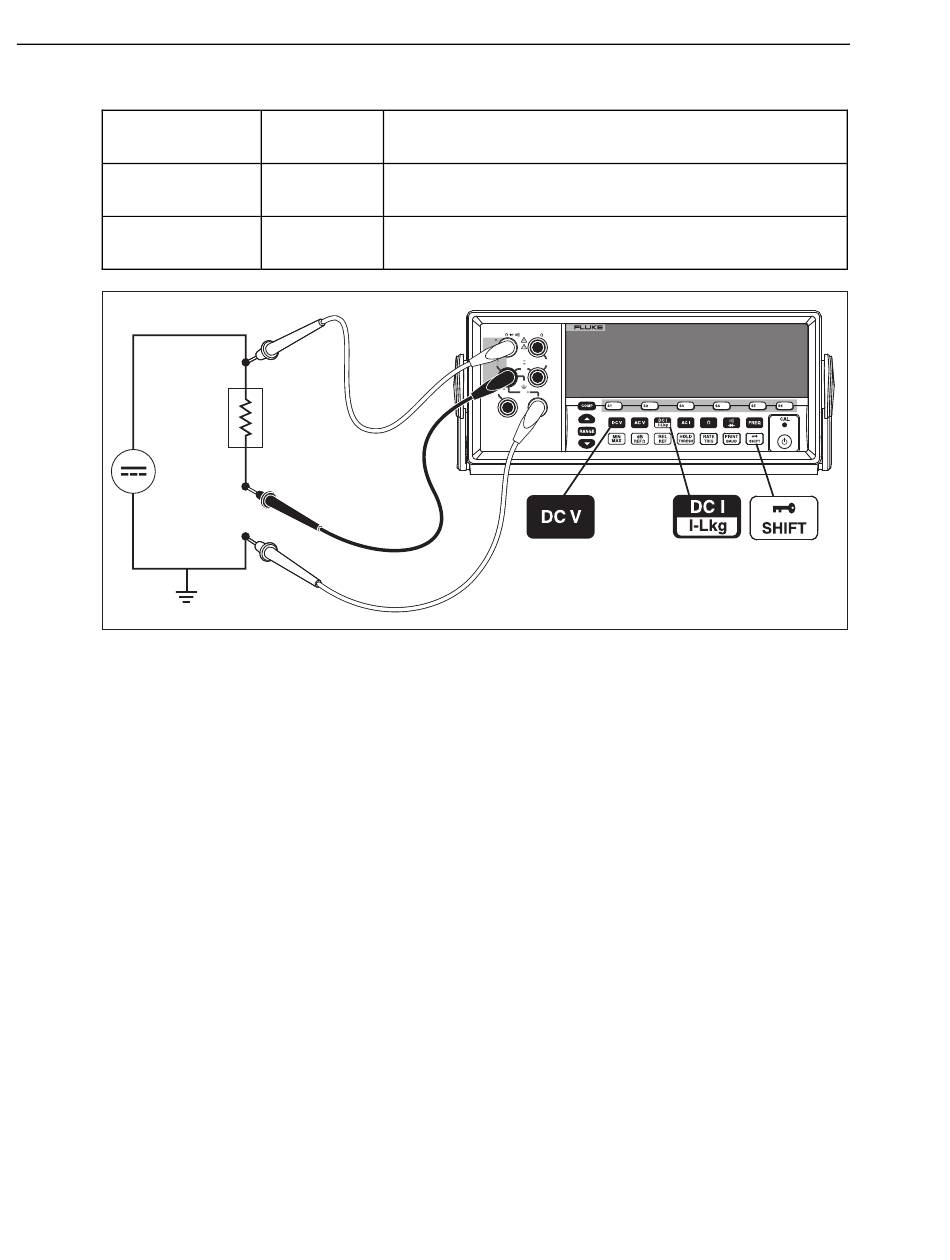

Figure A-2. Mesure de la tension c.c et du courant c.c. sur un signal d'entrée
(1 A x 0,01 ohm ) = 0,01 V ou 10 m V.
secondaire.
lire les mesures sur l'affichage,. Bien que le courant sera affiché en négatif, il est
réellement positif lorsqu'on l'interprète selon la convention de flux de courant.
Applications
• Choisit et trie la résistance. (Reportez-vous à la section «
Utilisation de la fonction Compare » du chapitre 3.)
• Affiche la mesure réelle tout en maintenant une mesure
précédente stable sur l'affichage principal
INPUT SENSE
V 4 W
2W/4W
HI HI
1000 V CAT I
1000V 300V
MAX
750V 600 V CAT II
1V
LO LO
500 V pk
200 mA
10 A
MAX
MAX
mA 10A
8808A 5-1/2 DIGIT MULTIMETER
eue27.eps
