Mesure de résistance à 4 fils
Le multimètre comprend deux méthodes pour effectuer les mesures de résistance à quatre
fils. La méthode classique consiste à utiliser quatre cordons de mesure pour relier le
multimètre à la résistance à mesurer. Les cordons de mesure optionnels à 2x4 fils
simplifient les mesures à quatre fils : il suffit de brancher deux cordons de mesure dans
les connecteurs Input HI et LO du multimètre.
Pour effectuer une mesures de résistance à quatre fils en utilisant quatre cordons de
mesure :
Pour effectuer une mesures de résistance à quatre fils à l'aide des cordons de mesure 2x4
de Fluke :
1. Raccordez les cordons de mesure aux connecteurs d'entrée du multimètre
2. Appuyez N. 2*4 fils est affiché.
3-12
1. Branchez les cordons de mesure entre le multimètre et le circuit à mesurer tel
qu'indiqué à la figure 3-6
2. Le cas échéant, appuyez sur O pour choisir le mode de mesure de résistance à
quatre fils. 4 fils est affiché.
La fonction et la mesure sont affichées

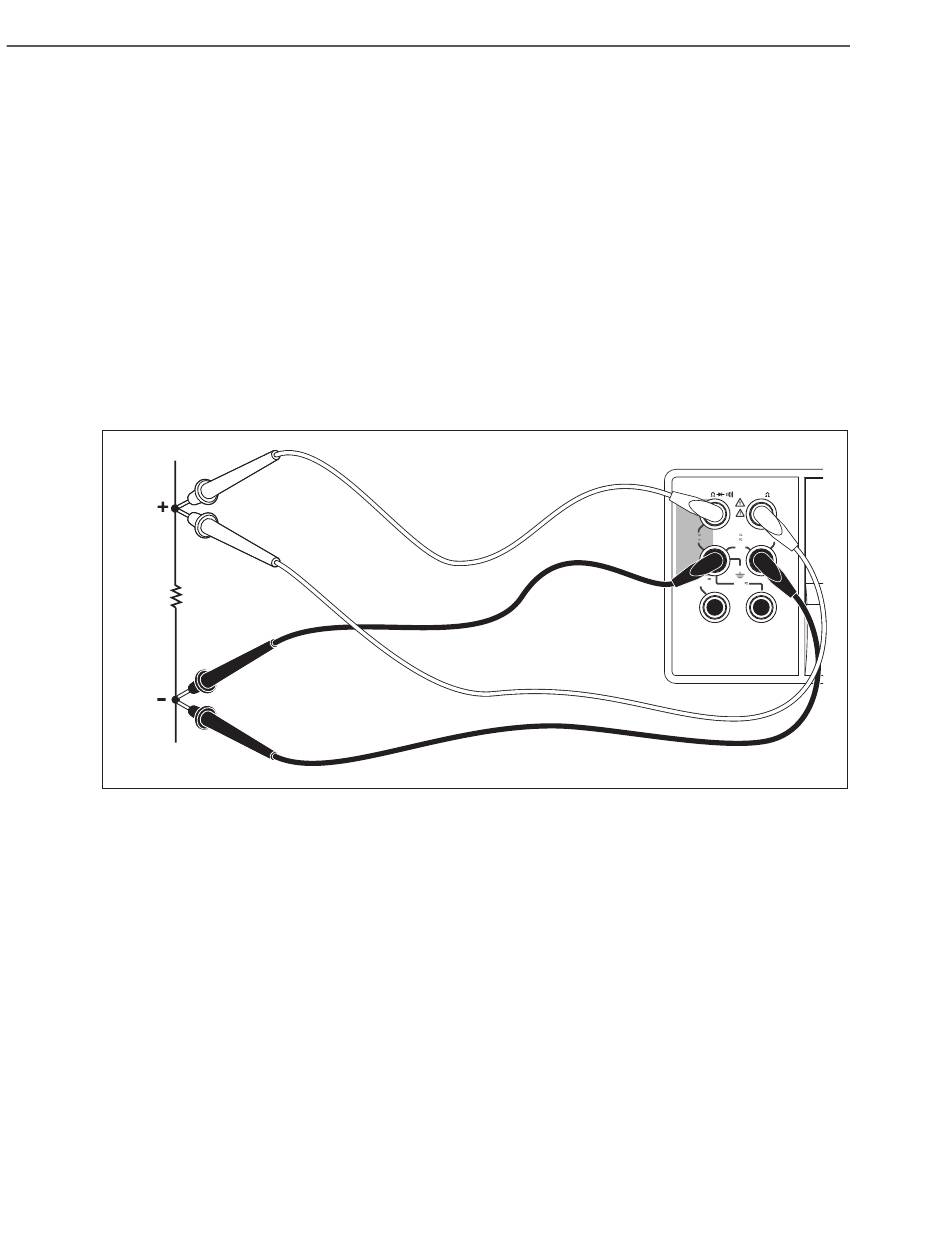

Figure 3-6. Mesure de résistance à quatre fils
conformément à la figure 3-7
