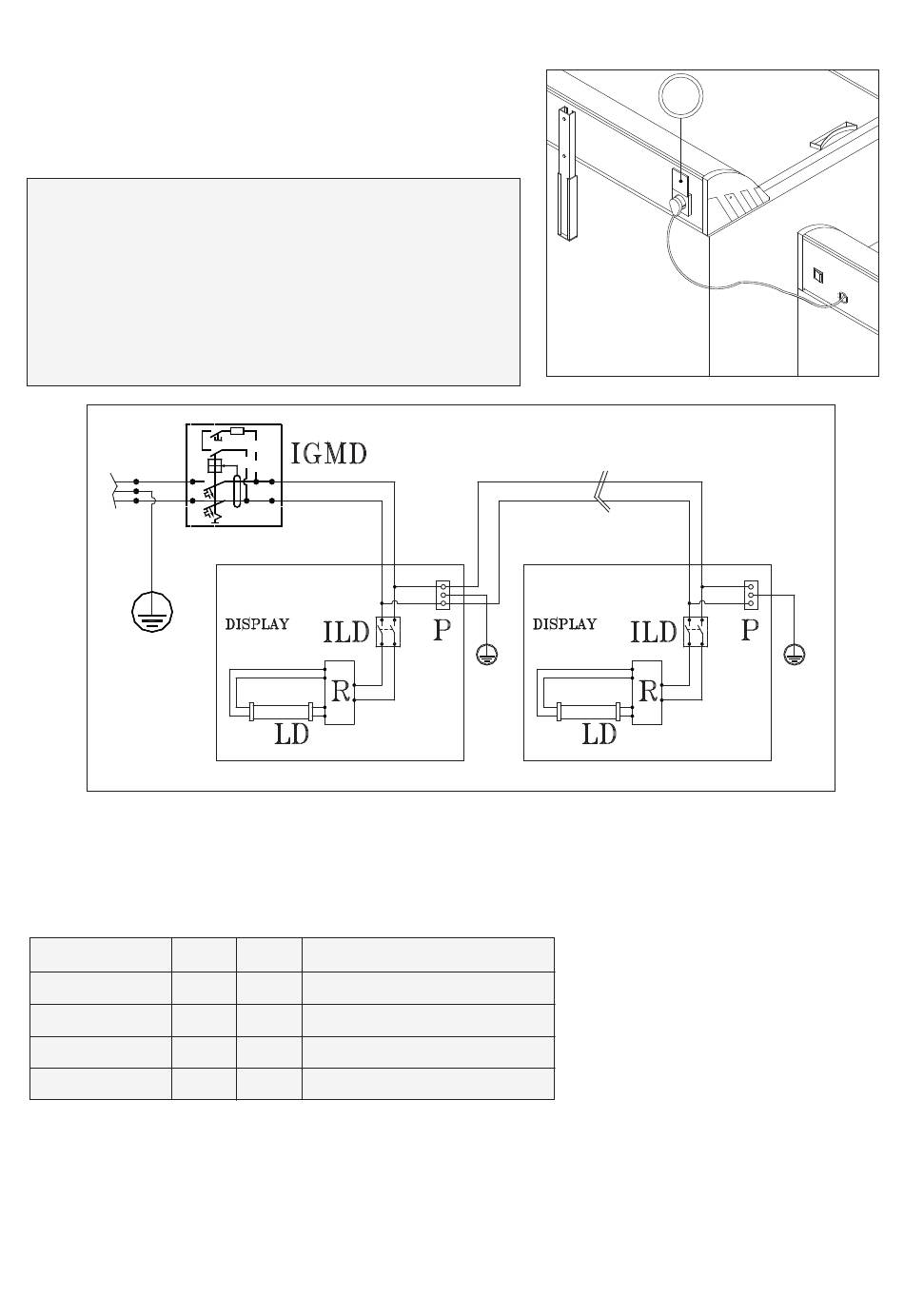

BRANCHEMENT PAR LA PRISE À L'INTÉRIEUR DU DISPLAY
Vous pouvez également brancher le display par la
prise (P) placé à l'arrière.
IGMD) Interrupteur principal differentiel
magnetotermique de la ligne d'eclairage.
ILD) Interrupteur d'éclairage du display (sur
display)
LD) Lampe du display
P) Prise de courant
R) Alimentation
DONNÉES TECHNIQUES DES TUBES FLUORESCENTS
CUVE
Modello
N°
KREA 190 1
KREA 220
1
1
2
KREA 260
W
Type et dimensions
7,5
90 Led - ø 16x1238 mm
5 54 Led - ø 16x755 mm
7,5
84 - ø 16 x 1157,5 mm
7,5
84 - ø 16 x 1157,5 mm
CIRCUIT ÉLECTRIQUE
-35-
P
