INSTALLATION
!
A l'intérieur du contrôleur se développent de hautes
tensions qui peuvent provoquer de graves dommages
et même la mort. Avant d'effectuer toute opération
d'installation ou d'entretien du contrôleur, le débrancher
de la prise d'alimentation.
Le contrôleur doit être installé dans une baie prévue à
cet effet. Il est en tout cas nécessaire que l'air de
refroidissement puisse circuler librement à l'intérieur de
l'appareil. Ne pas installer et/ou utiliser le contrôleur
dans des milieux exposés aux agents atmosphériques
(pluie, gel, neige), aux poussières, aux gaz de combat
ni dans des milieux explosifs ou à risque élevé
d'incendie.
Pendant le fonctionnement, il est nécessaire de
respecter les conditions environnementales suivantes:
•
Température: 0 °C à + 45 °C
•
Humidité relative: 0 - 95% (non condensante).
Pour
la
connexion
du
correspondante, utiliser le câble du contrôleur prévu à
cet effet.
Pour les autres connexions et pour l'installation des
accessoires en option, voir la section "Technical
Information".
UTILISATION
Ce paragraphe décrit les principales procédures de
fonctionnement.
Pour
d'information et pour les procédures concernant des
connexions ou des éléments en option, se reporter au
paragraphe "Use" de la section "Technical Information".
Avant d'utiliser le contrôleur, effectuer toutes les
connexions électriques et pneumatiques et se référer à
la notice de la pompe connectée.
DANGER!
NOTE
contrôleur
à
la
pompe
tout
autre
complément

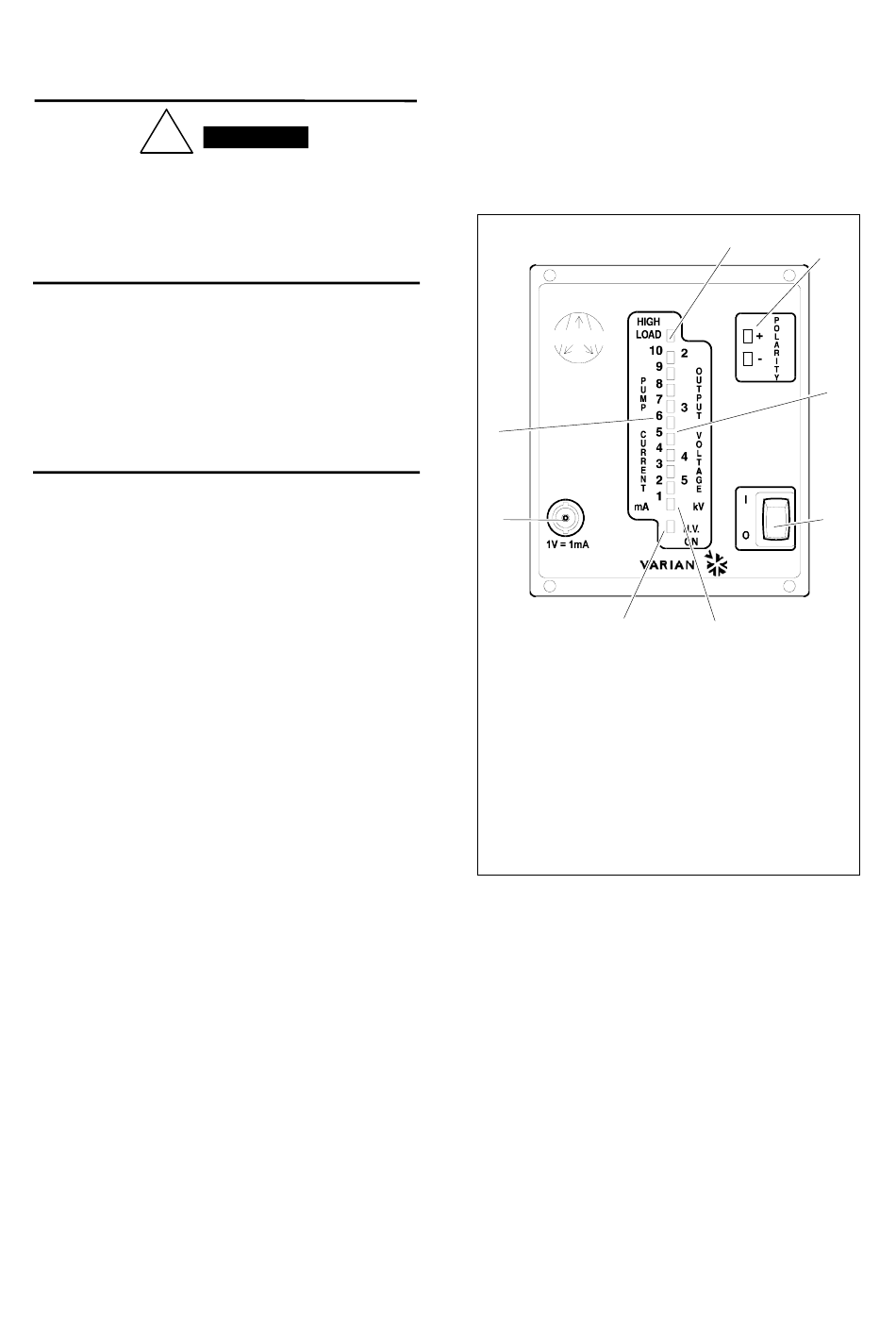

Commandes, Indicateurs et Connecteurs du
Contrôleur
La figure ci-après représente le tableau de commande
du Contrôleur et les tableaux d'interconnexion.
Pour de plus amples détails, se reporter à la section
"Technical Information".
Mini Vac
8
7
1. Led High Load, (charge élevée) il clignote quand le
courant consommé par la pompe atteint la valeur
de 12 mA
2. LED polarité sélectionnée à la sortie
3. Echelle de courant à la sortie (KV)
4. Interrupteur ON/OFF principal
5. Échelle graphique à LED Tension/Courant
6. LED H. V. ON
7. Connecteur de sortie signal proportionné au courant
1 V= 1 mA log
8. Echelle de courant (mA)
Tableau avant du Contrôleur
10/24
MODE D'EMPLOI
1
6
5
87-900-053-01(F)
2
3
4
