3.3.6 Connexion d'un boîtier adaptateur au câble du capteur

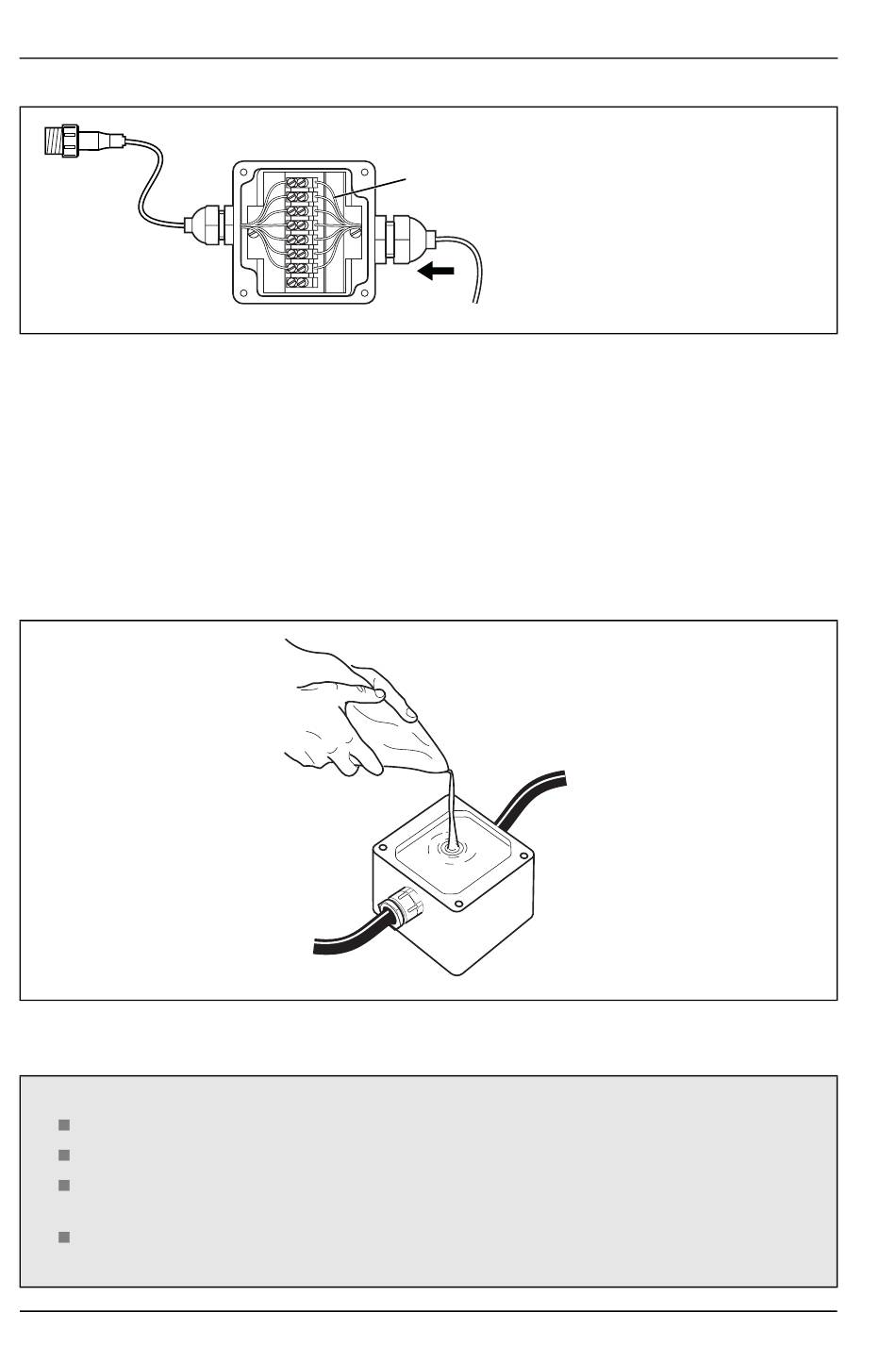

Fig. 3.11 Connexion d'un boîtier adaptateur au câble du capteur
Pour connecter un boîtier adaptateur au câble du capteur :
1. Retirez le couvercle du boîtier adaptateur.
Branchez le câble du capteur dans le boîtier adaptateur A.
2.
Connectez le câble du capteur B.
3.
4. Si nécessaire, empotez le boîtier (voir Section 3.3.7, page 16).
5. Serrez le presse-étoupe et replacez le couvercle.
3.3.7 Protection du boîtier adaptateur
Fig. 3.12 Empotage du boîtier adaptateur
Avertissement.
Les matériaux d'empotage sont toxiques. Prenez toutes les mesures de sécurité nécessaires.
Lisez attentivement les instructions des fabricants avant de préparer le matériau d'empotage.
Contrôlez toutes les connexions avant l'empotage. Reportez-vous à la Section 3.3.6,
page 16.
Veillez à ne pas faire déborder le matériau d'empotage et contrôlez qu'il n'entre pas en
contact avec les joints toriques ni les gorges.
16
Broche 1
B
Broche 2
Broche 3
Broche 4
Broche 5
Broche 6
A
Broche 7
3 Installation
ABB Belden 8777
Marron Noir
Rouge Vert
Orange Noir
Jaune Rouge
Vert Tresse de masse
Bleu Noir
Violet Blanc
