ABB CalMaster2 Guide De Démarrage Rapide

Outils sur site et logiciels
CalMaster2
Guide de démarrage rapide
IM/VCM2/Q–F Edition 2
1
Introduction
IRIS CalMaster et CheckMaster sont des outils de validation et de
vérification autonomes de la famille de vérification CalMaster2.
CalMaster2 propose deux options :
IRIS CalMaster
Permet l'impression de rapports de service et une certification
avec une marge de ± 1 % par rapport à l'étalonnage d'usine
pour les débitmètres avec FingerPrint et de ± 2 % pour les
débitmètres sans FingerPrint. Des diagnostics prédictifs vous
sont aussi fournis pour mettre en évidence et anticiper
d'éventuelles dérives de vos débitmètres permettant ainsi de
planifier vos actions de maintenance curative.
CalMaster2 inclut :
– l'outil de vérification IRIS CalMaster
– le logiciel IRIS avancé
CheckMaster
Permet la validation des débitmètres et l'impression d'un
rapport de service.
CheckMaster inclut :
– l'outil de validation CheckMaster
– le logiciel IRIS
2

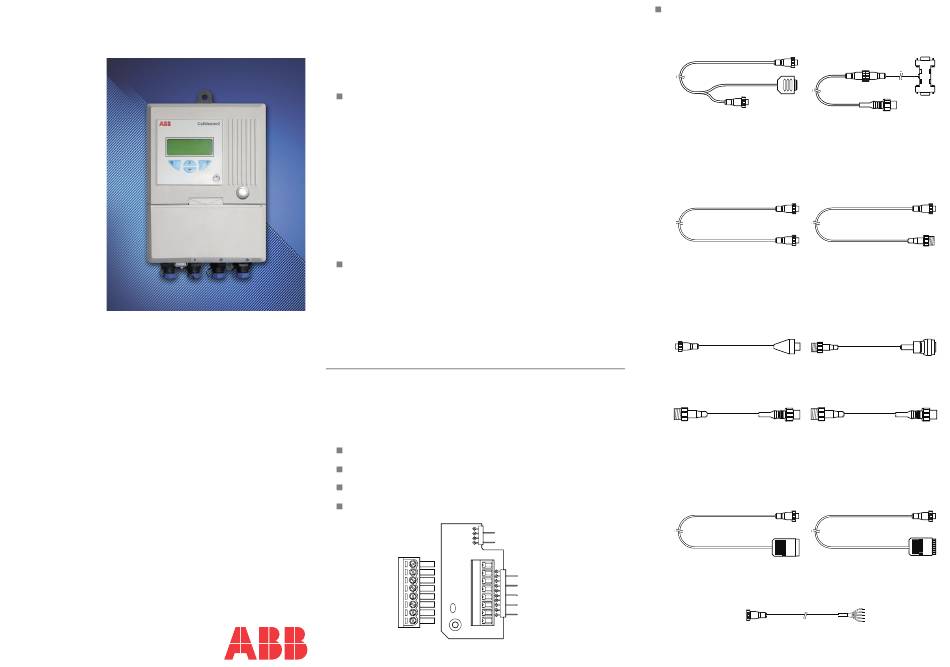

Déballage
Déballez et inspectez le CheckMaster.
CheckMaster est accompagné des éléments suivants :
le CD du logiciel IRIS CalMaster2,
le manuel d'instruction,
chargeur de batterie sur secteur et adaptateur voiture,
5 kits d'adaptateurs MagMaster (réf. WADX0089) :
Prise du
câble du
capteur
Câble CheckMaster :
Câble de communication AquaMaster
(gaines numériques rouges et jaunes)
Câble de connexion 1
Câble AquaMaster Explorer
(gaines numériques rouges)
Câble de connexion 2 de
transmetteur AquaMaster
Câbles MagMaster
(gaines numériques jaunes)
Câble de sortie à 7 broches
Câbles de connecteur MIL AquaMaster
(gaines numériques vertes) :
Câble de connexion 2
Adaptateur
VKE
MagMaster
WEBC2000 pour
communications série RS232
WEBC0221
WEBC2000
Câble de connexion 3 de
transmetteur AquaMaster
WEBC0222 WEBC0223
Câble de capteur Câble de sortie
MIL AquaMaster à 19 broches AquaMaster
WEBC0233 WEBC235
Câble de sortie à 7 broches
AquaMaster AquaMaster
WEBC0234 WEBC0232
Câble de connexion 3
MagMaster MagMaster
WEBC0212 WEB0C213
Câble de connexion 2 de transmetteur AquaMaster
WEBC211
