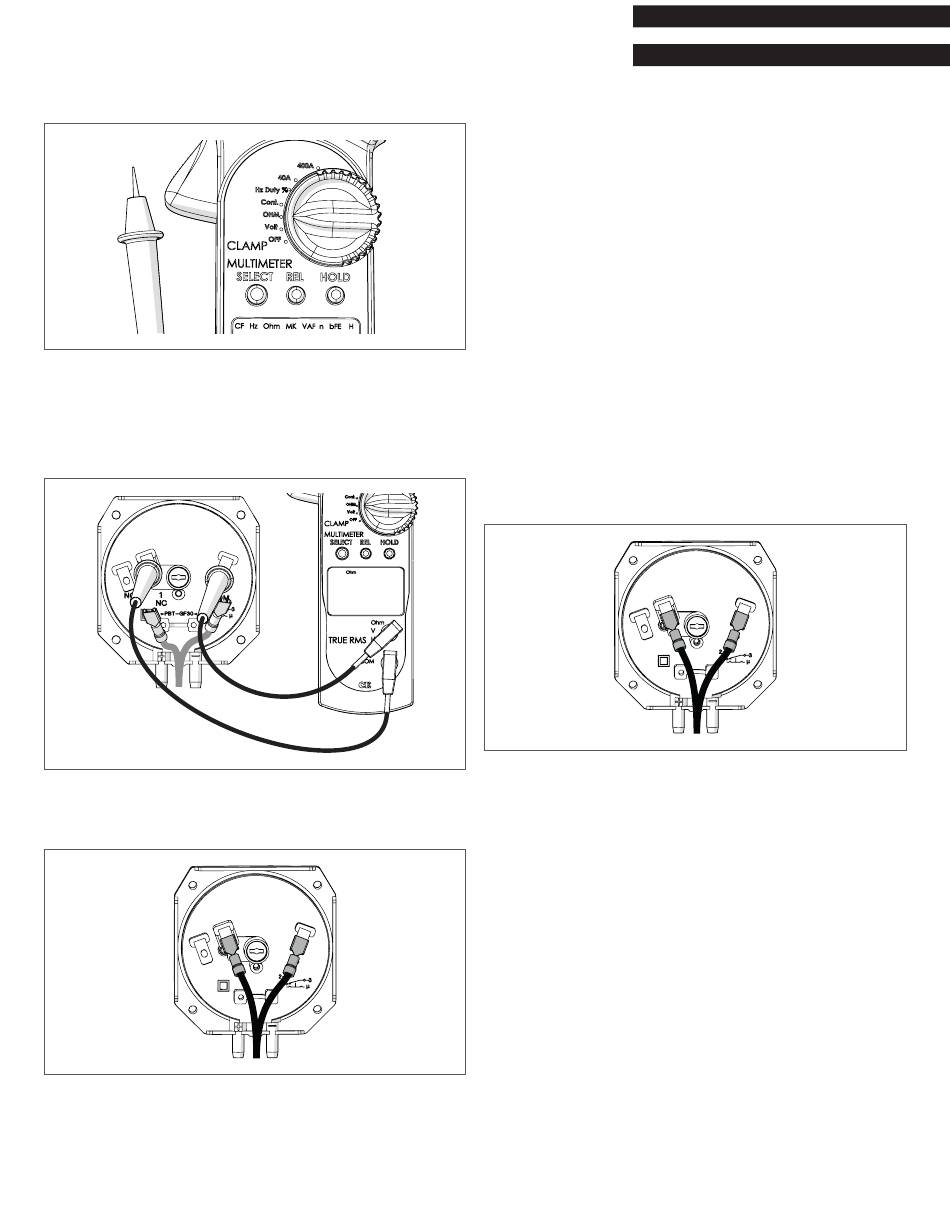

− Réglez le multimètre en Ohm (Ω).
Fig. 64 Régler le multimètre
− Raccordez les sondes du multimètre à 1 et 3 sur le pressostat.
− Vérifiez l'afficheur du multimètre. Si le pressostat fonctionne et
est fermé (ce qui signifie que la pression interne du purgeur de
condensat est inférieure à 2,2 po CE), l'afficheur affiche « 0 »
ou tout autre symbole indiquant qu'il y a continuité électrique
entre les connexions 1 et 3.
1 (NC)
3 (COM)
Fig. 65 Connecter les sondes du multimètre
− Déconnectez le multimètre et reconnectez les fils, comme
illustré dans l'image ci-dessous.
1 (NC)
2 (NO)
Fig. 66 Pressostat de gaz câblé
− Effectuez l'essai du pressostat de l'autre côté de la chaudière
(module 4 ou 8); répétez le processus de la Fig. 63 à la Fig. 66.
00.00
3 (COM)
Si dans les deux cas le multimètre affiche « 0 » (ou tout autre
symbole confirmant la continuité électrique entre 1 [NF] et 3 [COM]
des pressostats de condensat), l'erreur sur la chaudière est due à une
pression d'eau inférieure à 7,5 psi (ou à une défaillance du pressostat).
Si, sur les pressostats de condensat ou sur l'un des pressostats de
condensat, le multimètre indique que le circuit entre 1 [NF] et 3 [COM]
est ouvert, il y a une obstruction en aval du purgeur de condensat en
question (ou une défaillance du pressostat).
2. Pour les chaudières Array AR 3000 et AR 4000 : Message d'erreur
« LWCO/Air inlet block » (blocage interrupteur à bas niveau
d'eau / prise d'air) à l'écran tactile Boiler (chaudière).
Ce message s'affiche à l'écran tactile à la suite de deux erreurs
possibles :
− Le niveau d'eau de la chaudière est inférieur à la sonde
de l'interrupteur à bas niveau d'eau sur le collecteur
d'alimentation;
− La différence entre la pression d'air à l'intérieur du boîtier de
la chaudière et la pression d'air de la chaufferie est supérieure
à 1,4 po CE.
Afin de distinguer entre ces deux causes, nous suggérons d'accéder
au pressostat d'air différentiel à l'intérieur du boîtier de la chaudière
(côté gauche).
Ce pressostat est également normalement fermé (NF). Confirmez
qu'il est correctement câblé, avec les connexions sur 1 (NF) et 3 (COM);
consultez les images ci-dessous.
1 (NC)
2 (NO)
Fig. 67 Pressostat de gaz câblé
− Suivez les étapes de la Fig. 63 à la Fig. 66.
Si le multimètre affiche « 0 » (ou tout autre symbole confirmant la
continuité électrique entre 1 [NF] et 3 [COM] du pressostat d'air),
l'erreur sur la chaudière est due à un manque d'eau dans le circuit
hydraulique (ou à une défaillance du pressostat).
Si le multimètre affiche que le circuit de pressostat d'air entre 1 (NC) et
3 (COM) est ouvert, l'erreur est due à une différence de pression d'air
entre le boîtier de la chaudière et la chaufferie supérieure à 1,4 po CE
(ou une défaillance du pressostat).
La cause profonde est selon toute probabilité une obstruction ou un
blocage de la prise d'air de combustion.
