Passer le tuyau de ventilation à travers la paroi arrière
Faire passer le tuyau de ventilation à travers la paroi arrière (Fig. 4).
Réaliser un trou de passage d'au moins Ø 75 mm, selon le dessin coté (Fig. 1) pour le tuyau
de ventilation horizontal. Le trou à faire dans le mur doit être situé légèrement plus haut que
le trou dans l'appareil pour éviter que l'eau condensée ne reste dans le tuyau. Couper le
tuyau de ventilation horizontal à une longueur appropriée de manière à ce que le raccord
angulaire utilisé soit relié au tuyau de ventilation vertical avec une courbe la plus douce
possible. Assurez-vous que le tuyau sera situé à l'intérieur des toilettes, comme illustré à la
Fig. 3.
Prolonger le tuyau de ventilation horizontal jusqu'au-dessus du faîte du toit, à l'aide d'un
tuyau de Ø 75 mm. L'ensemble de tuyaux de ventilation, conçu à cet effet, est disponible en
tant qu'accessoire auprès des revendeurs. Un tuyau approprié peut également être obtenu
dans les magasins HVAC et les quincailleries bien équipées. Nous vous recommandons
d'utiliser une union angulaire arrondie. Tout coude supplémentaire dans le tuyau entravera la
ventilation naturelle et peut causer des problèmes d'odeur. Si vous le souhaitez, vous pouvez
améliorer la ventilation en utilisant le extracteur éolien Biolan.

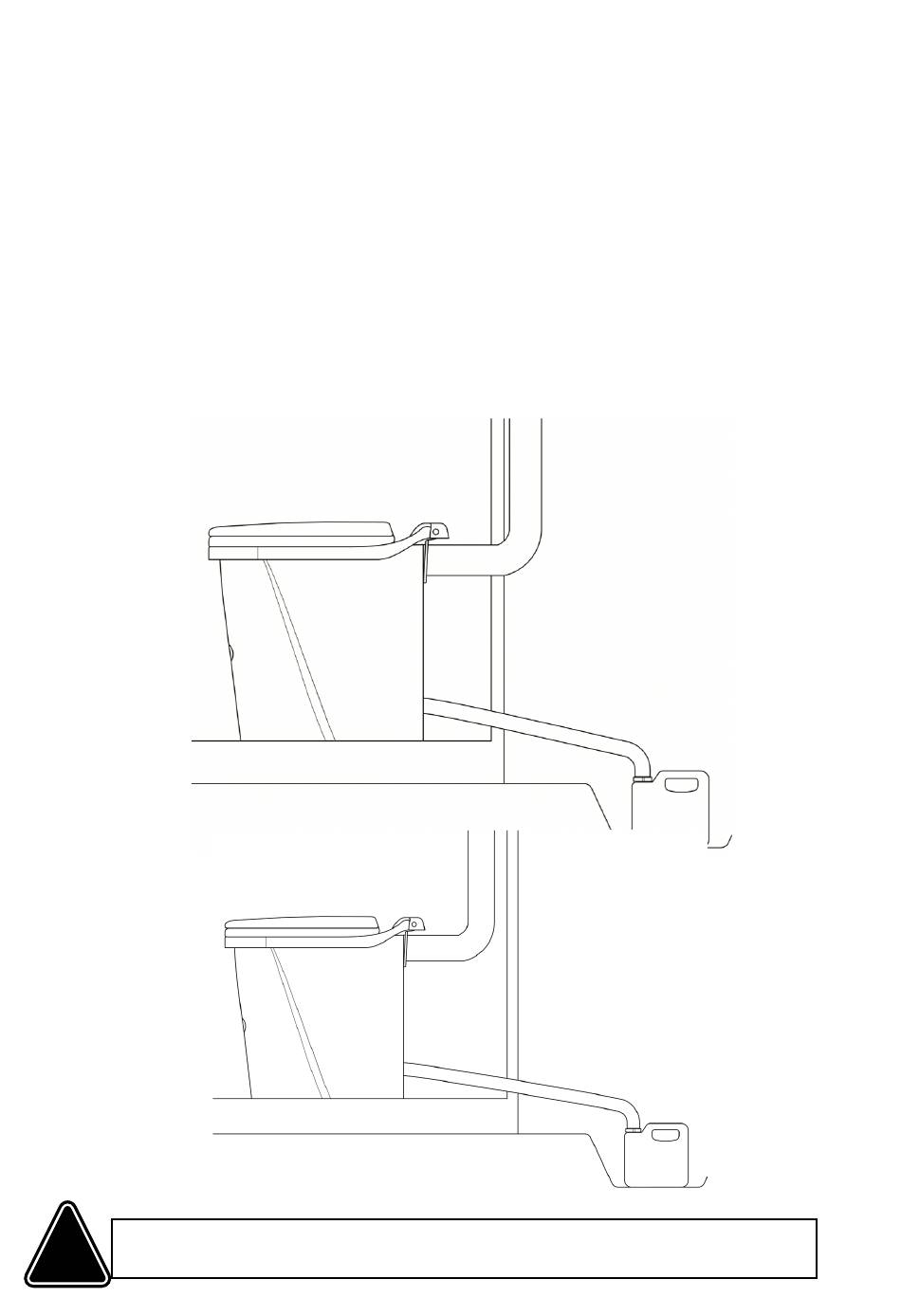

Kuva 4
fig. 4
fig. 5
Kuva 5
Les liquides riches en nutriments ne doivent pas être autorisés à pénétrer dans le
!
sol car ils provoquent une charge de nutriments excessivement concentrée.
/ 4 7
