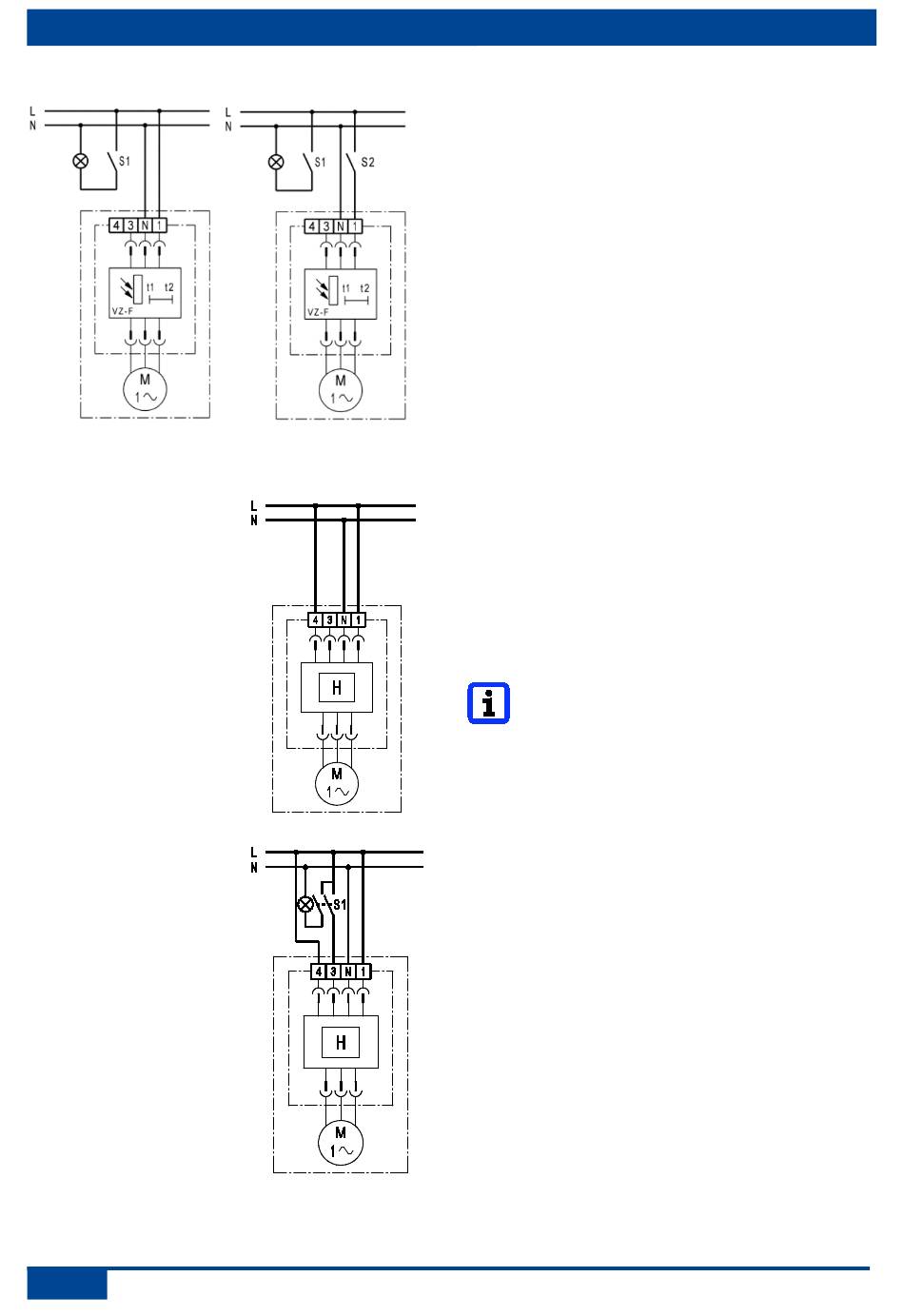

22. Schémas de branchement
ER 60 F, ER 100 F
Réglage standard
ER 60 H, ER 100 H
Réglage standard
ER 60 H, ER 100 H
Variante de réglage 1
44
Variante de réglage
ER 60 F, ER 100 F
Réglage standard
Avec commande photoélectrique. Le ER 60 F ou
ER 100 F est conçu pour le montage dans des
pièces borgnes et sombres. En fonction de la
luminosité de l'éclairage de la pièce, le ventilateur
est activé sans fil par commande photoélectrique.
Le ventilateur démarre après env. 50 secondes.
La luminosité de mise en marche minimum
s'élève à 30 Lux et à 50 Lux avec un cadre
d'entretoise à la face avant du capot. Après
extinction de l'éclairage, le ventilateur continue à
fonctionner pendant env. 6 minutes. Pour que le
ventilateur s'arrête, la pièce doit être sombre.
Puissance d'éclairage max. à la face avant du
capot : 0,3 Lux.
Variante de réglage
Un interrupteur supplémentaire 2 permet
d'arrêter le ventilateur indépendamment de
l'éclairage de la pièce.
ER 60 H, ER 100 H
Avec commande en fonction de l'humidité. Le
point d'activation est réglable à 60%, 70%, 80%
ou 90% d'humidité relative à l'aide d'un pont
enfichable (cavalier), voir page 34. Le seuil
d'arrêt est situé à env. 10% d'humidité relative
de l'air sous le point d'activation réglé.
La variante à fonction Humidité ne doit
pas être désactivée par un interrupteur
sur borne 1 et/ou borne N.
Réglage standard : fonctionnement permanent
en charge de base
Le ventilateur fonctionne en charge de base, la
commande en fonction de l'humidité est active.
Dès que le point d'activation est dépassé par le
haut, le ventilateur commute automatiquement
sur pleine charge. Dès que le point d'activation
est dépassé par le bas, le ventilateur revient
automatiquement au fonctionnement en charge
de base.
Variante de réglage 1 : fonctionnement
permanent en charge de base avec durée de
fonctionnement par temporisation
programmé
Le ventilateur fonctionne en charge de base. La
commande en fonction de l'humidité est active,
voir Réglage standard. L'interrupteur « S1 »
permet de commuter manuellement sur pleine
charge. Lorsque la pleine charge est désactivée
avec « S1 », le ventilateur continue à
fonctionner à pleine charge avec une durée de
fonctionnement par temporisation de 6 minutes.
