11
5

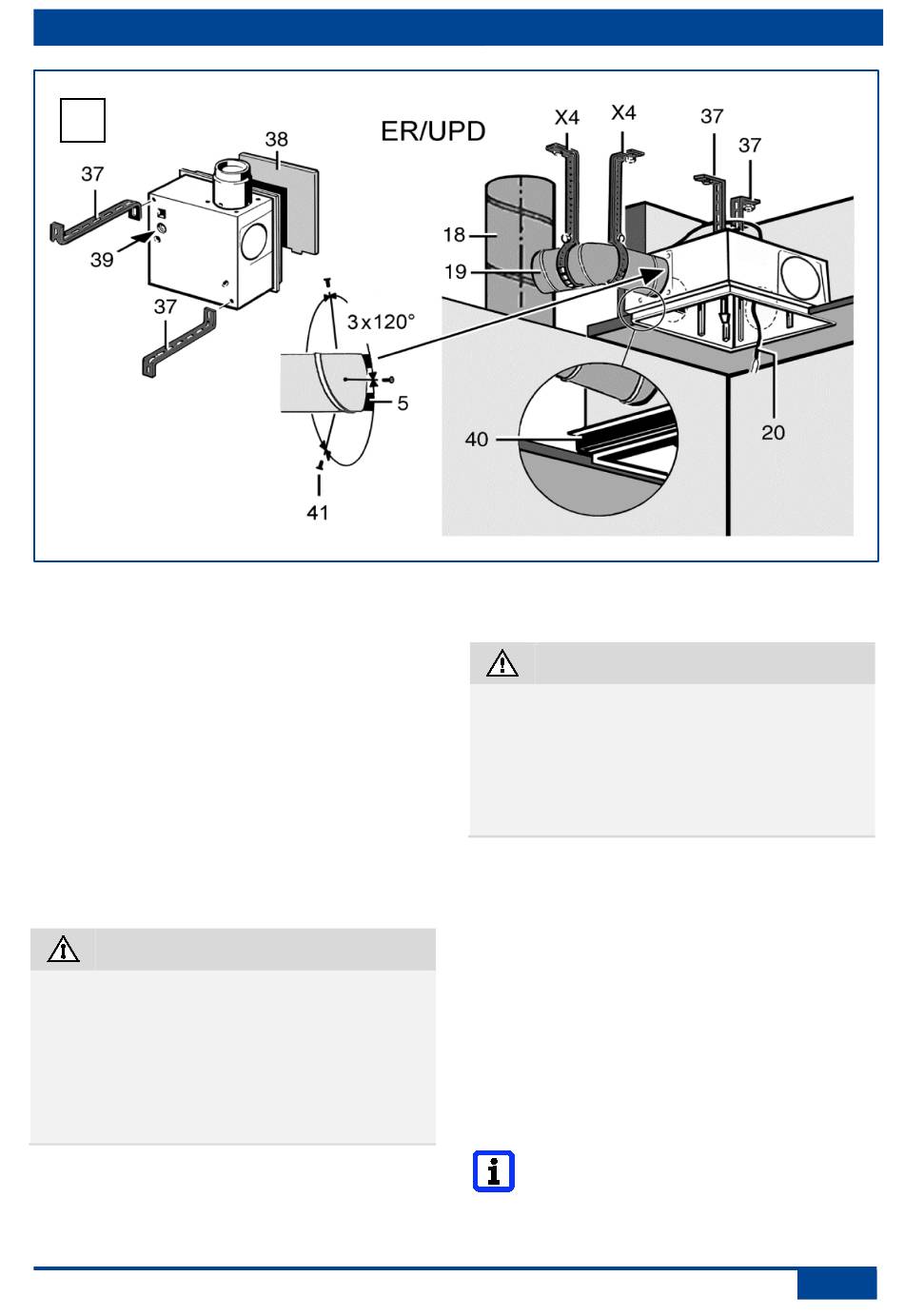

Raccord de soufflage métallique avec
clapet d'arrêt
18 Gaine principale (tuyau agrafé en acier)
19 Gaine de raccordement (tuyau agrafé en
acier Ø 75/80)
20 Câble secteur
37 Support de montage UPM 60/100
38 Couvercle de protection du crépi
39 Manchon de câble
40 Caoutchouc cellulaire ER-MO
X4 Ruban perforé ou tige filetée en acier
avec collier de serrage  Chapitre 11.3
3.
Marquer les trous de fixation du support de
montage au plafond, percer les orifices des
chevilles et introduire les chevilles en acier.
DANGER
Danger de court-circuit et endommagement
de l'appareil Si le manchon de câble [39]
n'est pas monté dans les règles de l'art, de
l'eau peut pénétrer dans le boîtier ER-UPD.
Le type de protection indiqué n'est pas assuré.
 Percer le manchon de câble de manière à
ce qu'il entoure étroitement l'enveloppe du
câble (circulaire, pas de fente).
4.
Introduire le câble secteur [20] par l'arrière
du boîtier à travers le manchon de câble
dans le boîtier ER-UPD.
12. Montage ‒ ER-UPD ‒ Pièce unique
5.
Placer le boîtier ER-UPD à la position
souhaitée et le fixer avec les deux supports
de montage au plafond.
DANGER
Propagation d'incendie possible en cas de
montage incorrect de la gaine de raccorde-
ment [19].
 Utiliser uniquement du matériel autorisé
( Chapitre 11.1).
 Monter correctement la gaine de
raccordement sur le raccord de soufflage.
6.
Enfoncer la gaine de raccordement jusqu'en
butée sur le raccord de soufflage [5]. Fixer la
gaine de raccordement et le raccord de
soufflage avec 3 rivets aveugles en acier
[41]. Puis assurer l'étanchéité de ventilation
p. ex. avec du ruban rétractable à froid.
7.
Effectuer les branchements électriques
 Chapitre 22.
8.
Introduire le couvercle de protection du crépi
[38] dans le boîtier.
9.
Sceller le boîtier en veillant à ce que le
rebord avant soit en affleurement, tenir
éventuellement compte de l'épaisseur du
carrelage  Chapitre 12.2.3.
Nous vous conseillons de conserver
les présentes instructions de montage
et le mode d'emploi jusqu'au montage
final dans le boîtier ER-UP.
27
