4| Montage du compresseur

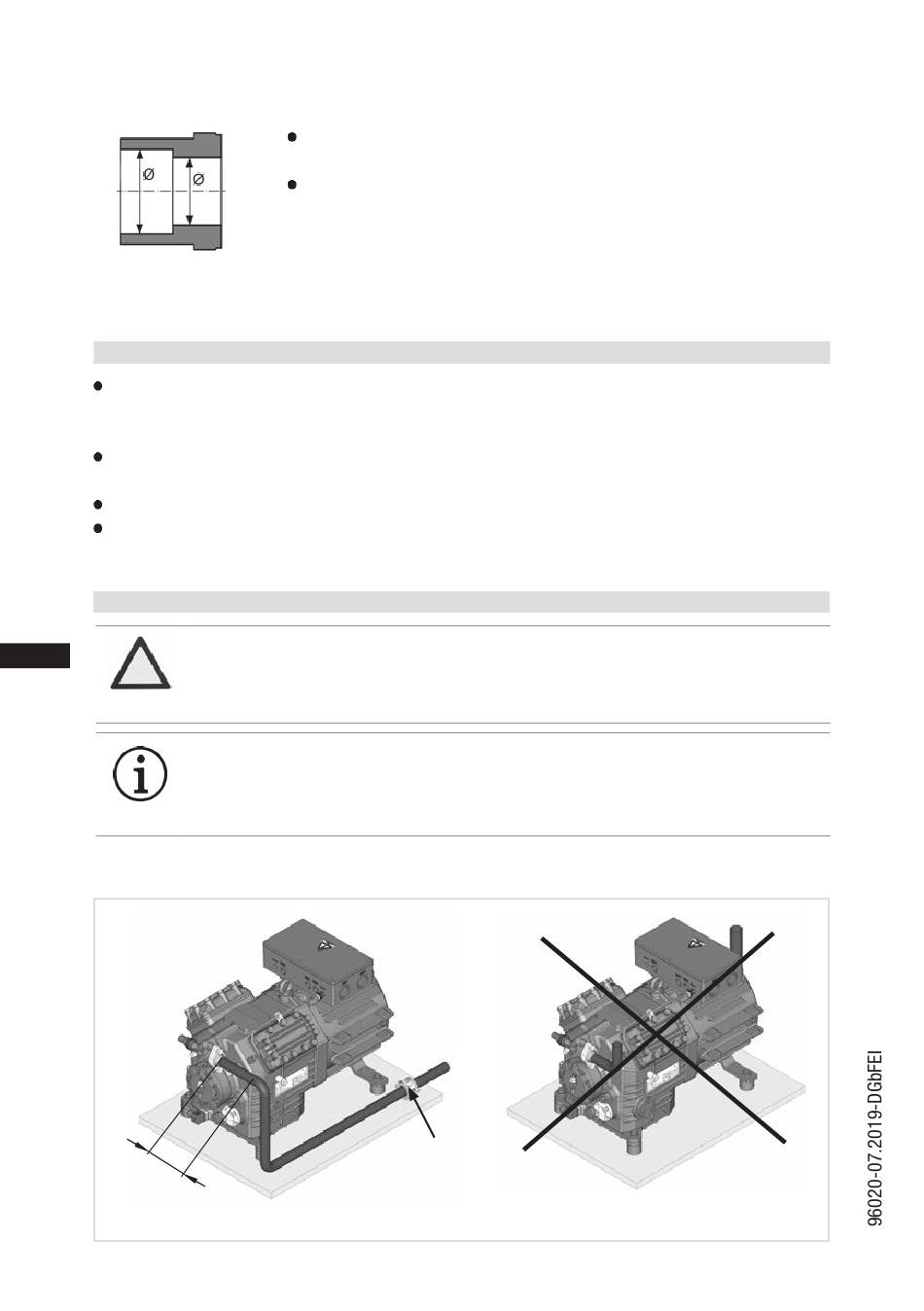

Fig. 11 : diamètre
intérieur étagé

4.4 Tuyauteries

L'intérieur des tuyauteries et des composants de l'installation doit être propre, sec, exempt de
calamine, de copeaux métalliques, de rouille et de phosphatation. Utiliser uniquement des pièces
fermées hermétiquement.
Raccorder correctement les tuyauteries. Prévoir des amortisseurs de vibrations adaptés pour éviter
le risque de fissures et de ruptures des tuyauteries dû aux fortes vibrations.
Assurer un retour d'huile réglementaire.
Maintenir les pertes de pression au niveau le plus faible possible.
D

4.5 Raccordement des conduites d'aspiration et de refoulement

GB
F
E
La règle de base est la suivante : Toujours placer la première section de tuyau à la sortie de la
vanne vers le bas et parallèlement au vilebrequin.
le plus court
possible
10
Les raccords des tuyauteries sont étagés, afin de pouvoir utiliser des
tuyaux de dimensions courantes (en millimètres ou en pouces).
Les diamètres des raccords des vannest conviennent à un rendement
maximal du compresseur. En ce qui concerne les tuyaux, la section
nécessaire doit être adaptée au rendement souhaité, tout comme
pour les clapets de retenue.
ATTENTION Dommages matériels possibles.
Une mise en place inadaptée peut provoquer des fissures et des
ruptures, entraînant des fuites du fluide frigorigène.
INFO Une disposition adaptée des conduites d'aspiration et de refoule-
ment immédiatement après le compresseur est d'une importance
primordiale pour le fonctionnement silencieux et le comportement
oscillatoire du système
repère
fixe
Fig. 12
