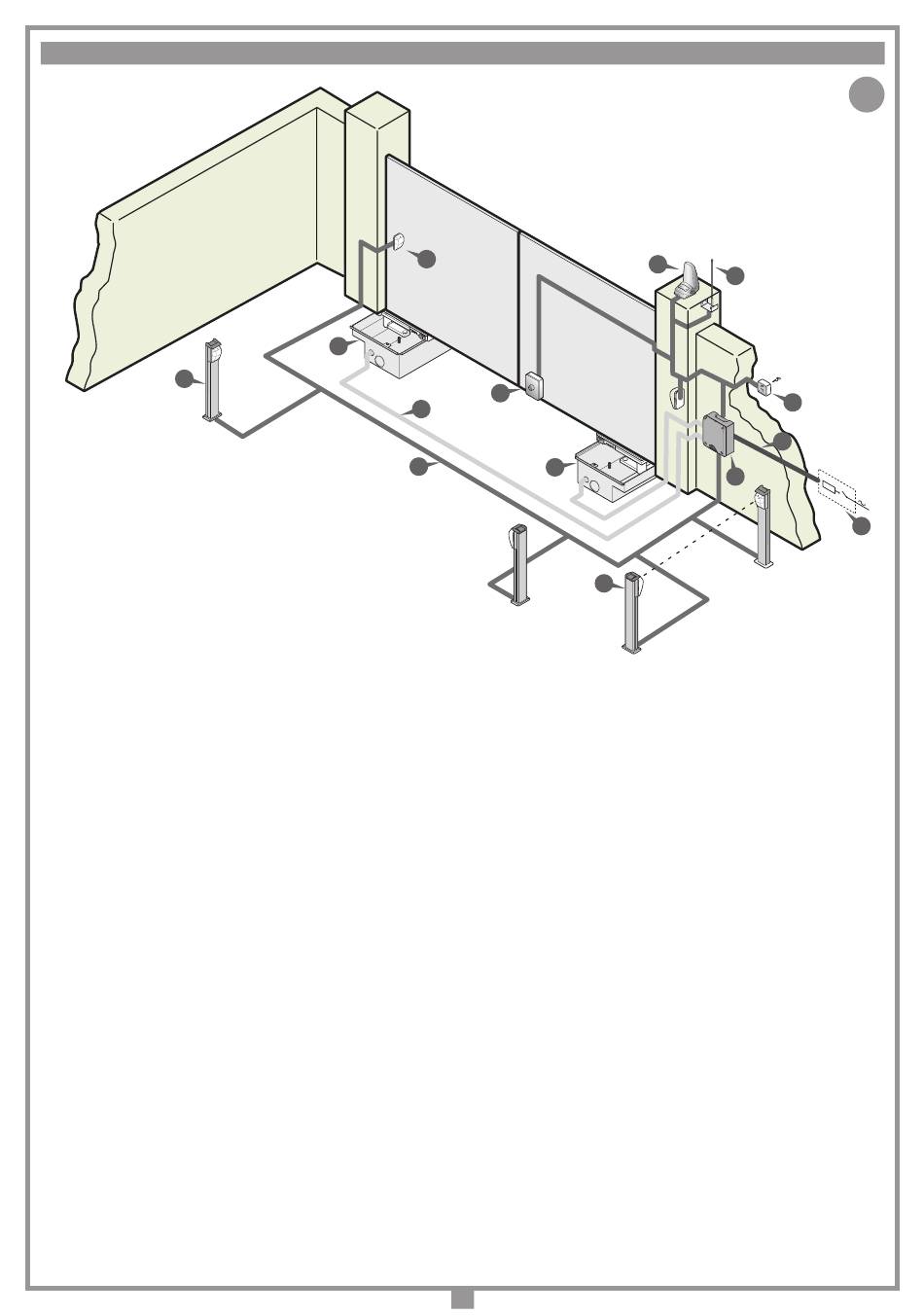

ESEMPIO D'INSTALLAZIONE - INSTALLATION EXAMPLE - EXEMPLE D'INSTALLATION - ANLAGENART - INSTALACIÓN ESTÁNDAR
3
LEGENDA
1
Motoriduttore (SX)
2
Motoriduttore (DX)
3
Fotocellula interna
4
Fotocellula esterna
5
Lampeggiatore
6
Selettore a chiave
7
Elettroserratura
8
Antenna esterna (Cavo coassiale RG58 Impedenza 50Ω)
9
Interruttore onnipolare con apertura contatti min. 3 mm
10 Cavo alimentazione principale 230 Vac
11 Canalatura per cavo 6 metrI 24 Vac
12 Canalatura per collegamenti a bassa tensione
13 Programmatore elettronico
14 Fotocellule laterali di protezione (FTCS)
Attenzione: Lo schema rappresentato è puramente indicativo e viene
fornito come base di lavoro al fine di consentire una scelta dei componenti
elettronici Cardin da utilizzare. Detto schema non costituisce pertanto
vincolo alcuno per l'esecuzione dell'impianto
LEGEND
1
Geared motor (SX - left)
2
Geared motor (DX - right)
3
Internal photocells
4
External photocells
5
Warning lights
6
Mechanical selector switch
7
Electric locking device
External antenna (RG58 coaxial cable - impedance 50Ω)
8
All-pole circuit breaker with a minimum of 3 mm between the contacts
9
10 Mains cable 230 Vac
11 Channelling for the 6 metre cable 24 Vac
12 Channelling route for low voltage wires
13 Electronic programmer
14 Lateral protective photocells (FTCS)
Attention: The drawing is purely indicative and is supplied as working
base from which to choose the Cardin electronic components making up
the installation. This drawing therefore does not lay down any obligations
regarding the execution of the installation.
NOMENCLATURE
1
Motoréducteur (SX - gauche)
2
Motoréducteur (SX - droit)
3
Cellule photoélectrique intérieure
4
Cellule photoélectrique extérieure
5
Clignoteur
6
Sélecteur à clé
7
Serrure électrique
Antenne (Câble coaxial RG58 - Impédance 50Ω)
8
Interrupteur omnipolaire avec ouverture des contacts d'au moins 3
9
mm.
10 Câble d'alimentation principale 230 Vac
11 Chemin de câble 6 m 24 Vac
12 Chemin pour branchement basse tension
13 Armoire électronique
14 Cellules photoélectrique latéral de protection (FTCS)
Attention: le schéma, diffusé à titre purement indicatif, est destiné à
vous aider dans le choix des composants électroniques Cardin à utiliser.
Par conséquent, il n'a aucune valeur obligatoire quant à la réalisation de
l'installation.
4
1
7
11
12
ZEICHENERKLÄRUNG
1
Getriebemotor (SX - links)
2
Getriebemotor (DX - rechts)
3
Interne Lichtschranke
4
Externe Lichtschranke
5
Blinklicht
6
Schlüsselschalter
7
Elektroverriegelung
8
Antenne (Koaxialkabel RG58 Impedanz 50Ω)
9
Allpoliger Schalter mit Kontaktenabstand von mindestens 3 mm
10 Hauptversorgungskabel 230 Vac
11 Kanalverlauf für 6-Meter-Verbindungskabel 24 Vac
12 Kanalverlauf für Anschluss auf Niederspannung
13 Elektronische Steuereinheit
14 Seitliche Schutz-Lichtschranken (FTCS)
Achtung: Bei dem dargestellten Plan handelt es sich nur um ungefähre Anga-
ben und er wird als Arbeitsgrundlage geliefert, um eine Auswahl der zu benut-
zenden elektronischen Komponenten von Cardin zu erlauben. Der besagte
Plan ist daher für die Ausführung der Anlage nicht bindend.
LEYENDA
1
Motorreductor (SX - izquierda)
2
Motorreductor (SX - derecha)
3
Fotocélula interior
4
Fotocélula exterior
5
Relampagueador
6
Selector con llave
7
Electrocerradura
Antena exterior (Cable coaxial RG58 Impedancia 50Ω)
8
Interruptor omnipolar con apertura entre los contactos de 3 mm. como
9
mínimo.
10 Cable de alimentación principal 230 Vac
11 Canaleta para cable 6m 24 Vac
12 Canaleta para el conexionado a baja tensión
13 Centralita electrónica
14 Fotocélulas laterales de protección (FTCS)
Atención: La pantalla que se muestra es sólo indicativa y se suministra como
base de trabajo, con el fin de permitir una elección de los componentes elec-
trónicos Cardin por utilizar; en consecuencia, dicho esquema no constituye
vínculo alguno para la ejecución del sistema.
2
5
2
14
1
8
6
10
2 3
0 V
- 5 0
13
H z
9
