3 Overzicht
6 Deblokkeringsschuif
De deblokkeringsschuif ontgrendelt de schakelhendel.
7 Beugelhandgreep
De beugelhandgreep dient voor het vasthouden en
hanteren van de motorzeis.
8 Steel
De steel verbindt alle componenten.
9 Afstandhouder
De afstandhouder beschermt voorwerpen tegen contact
met het snijgarnituur.
10 Led
De led geeft de status van de acculader weer.
11 Netstekker
De netstekker verbindt de aansluitkabel met een
contactdoos
12 Aansluitkabel
De aansluitkabel verbindt de acculader met de
netstekker.
13 Acculader
De acculader laadt de accu.
14 Accu
De accu voorziet de motorzeis van energie.
15 Leds
De leds geven de laadtoestand van de accu en storingen
aan.
16 Druktoets
De druktoets activeert de leds op de accu.
# Typeplaatje met machinenummer
0458-832-9621-A
3.2

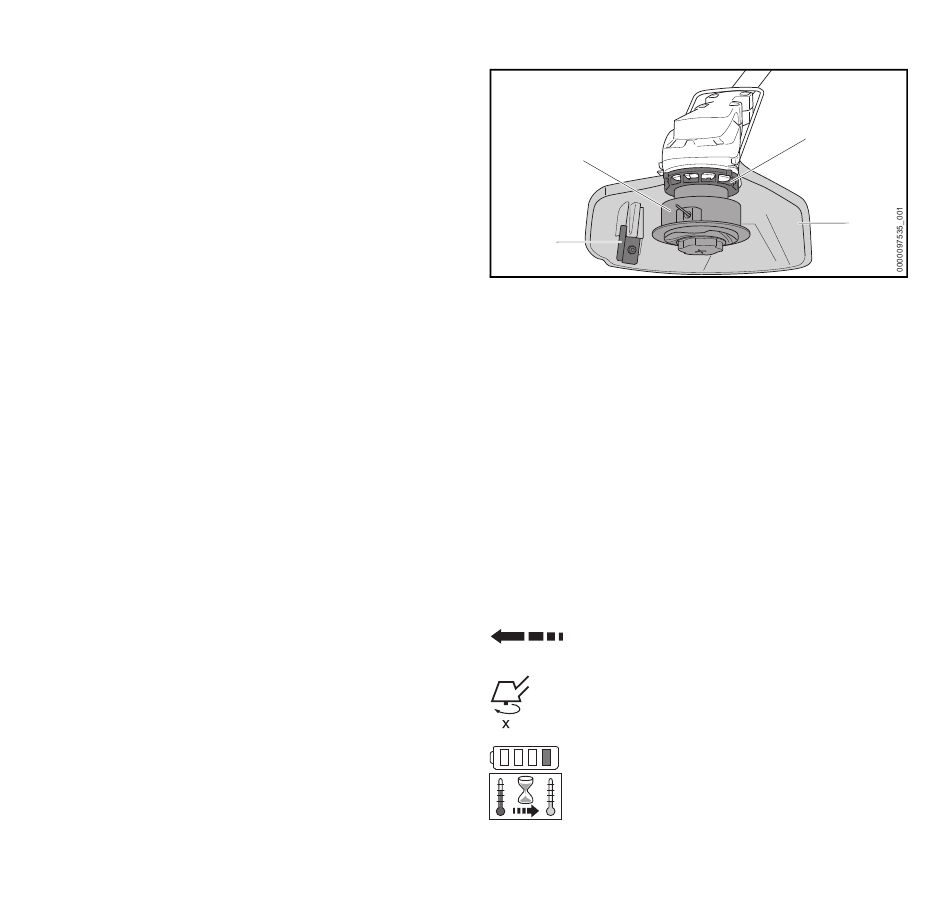

Beschermkap en snijgarnituren

2
1
1 Afkortmes
Het afkortmes kort de maaidraad tijdens het werken in op
de juiste lengte.
2 Maaikop
De maaikop bevat de maaidraden.
3 Schoepenwiel
Het schoepenwiel koelt de elektromotor.
4 Beschermkap
De beschermkap beschermt de gebruiker tegen
opgeslingerde voorwerpen en tegen het contact met het
snijgarnituur.
3.3

Pictogrammen

De pictogrammen kunnen op de motorzeis, de accu en de
acculader staan en hebben de volgende betekenis:
Dit pictogram geeft aan in welke richting de
deblokkeringsschuif moet worden verschoven.
Dit pictogram geeft het nominale toerental van het
snijgarnituur weer.
1 led brandt rood. De accu is te warm of te koud.
