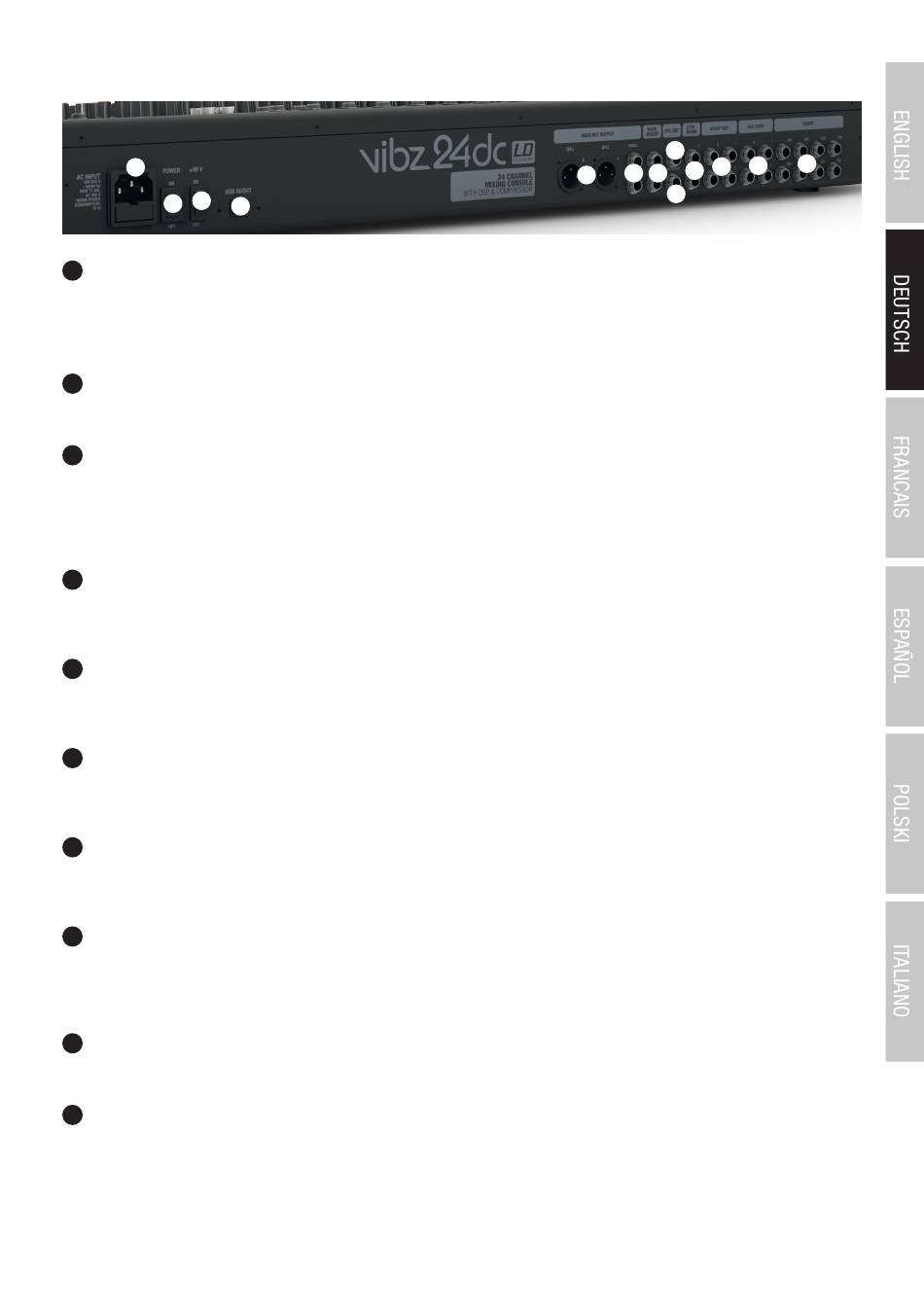

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
1
3
2
4
1
NETZBUCHSE UND SICHERUNGSSCHALTER
IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang.
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entsprechend
des Aufdrucks auf dem Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
2
POWER ON/OFF
Ein- / Ausschalter für die Spannungszufuhr des Geräts (ON = eingeschaltet).
3
+48 V ON/OFF
+48 V Phantomspeisung für den Betrieb von Kondensatormikrofonen ohne eigene Spannungsversorgung. Bringen Sie den Schalter in die Position
ON, um die Phantomspeisung für die XLR Mikrofon-Eingänge einzuschalten (Anzeige-LED Nr. 85 leuchtet) und in die nicht heruntergedrückte
Position OFF, um sie auszuschalten (rote Anzeige-LED erlischt). Schalten Sie die Phantomspeisung erst nach dem Anschließen eines Mikrofons ein,
bzw. vor dem Ausstecken aus und stellen vor einem Schaltvorgang die Pegelsteller der Mikrofonkanäle auf Minimum.
4
USB IN/OUT
USB-B Anschlussbuchse zum Verbinden mit einem Computer mit Windows-, oder MAC-Betriebssystem (Windows XP - Windows 10, MAC OS X,
USB 2.0 Recording und Playback).
4
USB IN/OUT
USB-B Anschlussbuchse zum Verbinden mit einem Computer mit Windows-, oder MAC-Betriebssystem (Windows XP - Windows 10, MAC OS X,
USB 2.0 Recording und Playback).
5
MAIN MIX OUTPUT (BAL)
Symmetrischer Stereo-Line-Ausgang mit 3-Pol XLR-Buchsen zum Anschließen einer aktiven Beschallungsanlage. Ausgabe des Summen-Signals
des Mischpults.
6
MAIN MIX OUTPUT (UNBAL)
Unsymmetrischer Stereo-Line-Ausgang mit 6,3mm Klinkenbuchsen zum Anschließen einer aktiven Beschallungsanlage. Ausgabe des Summen-
Signals des Mischpults.
7

MAIN INSERT

Zwei 3-polige 6,3mm Klinkenbuchsen zum Einschleifen eines externen signalverarbeitenden Geräts (Compressor, Gate, EQ usw.) in den Stereo
Summen-Kanal. Für die Verbindung wird ein spezielles Insert-Kabel benötigt (Y-Kabel, 1x Stereo-Klinke auf 2x Mono-Klinke, bzw. XLR).
Die Belegung der Buchse ist wie folgt: TIP = Send, RING = Return, SLEEVE = Masse.
8
DFX OUT
3-polige 6,3mm Klinkenbuchse zum Ausgeben des Effektsignals.
9
FOOT SW (DFX MUTE)
6,3mm Klinkenbuchse zum Anschließen eines Fußtasters (Schließer) um die Stummschaltung des internen Effektgeräts ferngesteuert zu aktivieren
und deaktivieren (Fußtaster optional).
8
12
11
10
6 7
5
9
13
23
