Section 3 : COOLING INSTALLATION
3.1
Précautions
•
L'installateur est chargé de fournir une pompe à eau de mer et la tuyauterie
correspondante. Les branchements de la pompe à eau de mer sur l'échangeur de
température du Seakeeper s'effectuent à l'aide d'un tuyau de 19 mm.
•
Une sortie est disponible depuis la commande de moteur pour alimenter et contrôler
automatiquement la pompe à eau de mer. Cette pompe doit fonctionner avec un courant
monophasé de 230 VCA et consommer moins de 5 A. Les pompes nécessitant des
tensions différentes ou un courant plus élevé peuvent toujours être contrôlées en
utilisant l'alimentation provenant du moteur du gyroscope pour déclencher un relai fourni
par l'installateur, mais une source d'alimentation distincte doit être fournie.
•
Une pompe à eau de mer à amorçage automatique (fournie par l'installateur) peut être
requise à cause de l'emplacement d'installation. Grâce à elle, le débit d'eau est
conservé en toutes circonstances, notamment en cas de cavité à proximité de
l'aspiration. En effet, une bulle d'air pourrait restreindre le débit d'eau de mer vers
l'échangeur de température.
•
La pression maximale autorisée pour l'eau de mer dans l'échangeur de température est
de 1,4 bar.
•
Le débit d'eau de mer à travers l'échangeur de température doit être compris entre
15,1 l/min minimum et
d'exploitation du bateau.
l'installateur doit prendre en compte les pertes concernant les eaux non traitées. En
plus de la mise en service à quai, il faut s'assurer que les nouvelles installations de
gyroscope sont dans les limites de débit exigées lorsque le bateau navigue. Des débits
supérieurs à 30,3 l/min peuvent réduire la durée de vie de l'échangeur de température.
3.2
Ajout de liquide de
refroidissement
1)
Le système de refroidissement est
rempli lorsque le gyroscope est livré,
avec un mélange de 50 % d'éthylène
glycol et de 50 % d'eau distillée. Le
tube transparent reliant le boîtier de
thermostat et le réservoir doit être
rempli avec le mélange vert de liquide
de refroidissement. Si le niveau a
baissé, cherchez des traces de fuites
au niveau des raccordements avant
d'ajouter du liquide comme indiqué ci-
après. Si le liquide de refroidissement
est à un niveau correct, passez à
l'étape du raccordement à l'eau de mer
à la section 3.3.
Produit :
INSTALLATION
MANUAL
SEAKEEPER 9 / 7HD
30,3 l/min maximum
Lors du dimensionnement de la pompe à eau de mer,
Document n° :
90222
dans toutes les

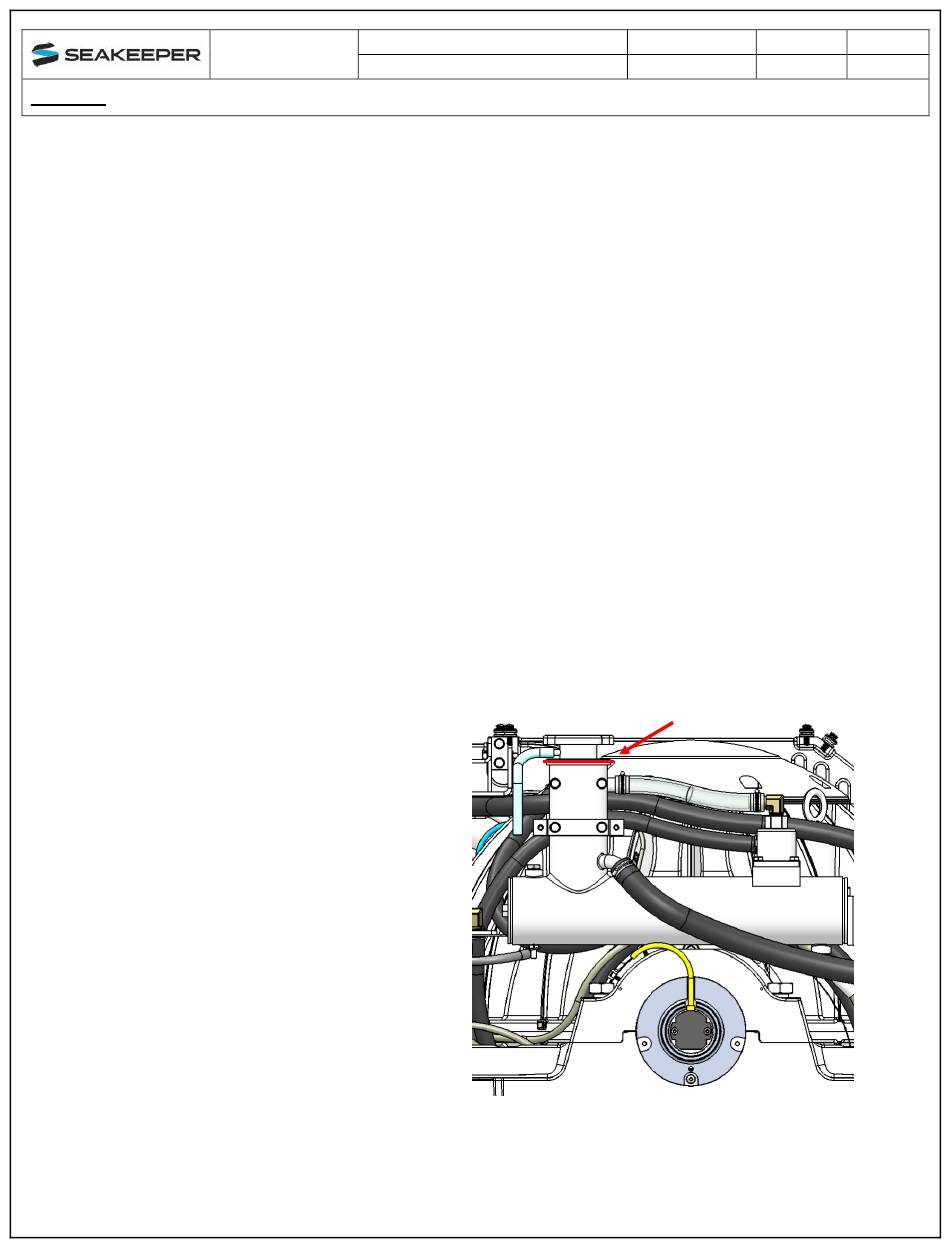

Niveau de liquide de refroidissement correct
FIGURE 3 – NIVEAU DU LIQUIDE DE
REFROIDISSEMENT DU SEAKEEPER 9
Révision :
Page :
8
3 sur 5
conditions
