Section 1 : MECHANICAL INSTALLATION
9) Répétez l'étape ci-avant pour les 7 côtés restants des supports.
10) Lorsque les écarts ont été complètement remplis, nettoyez le surplus d'adhésif, enlevez les
bouchons et retirez les protections.
Laissez durcir l'adhésif selon les recommandations du fabricant. Suivez les instructions de
11)
l'adhésif concernant la durée de séchage par rapport à la température avant de retirer le
gabarit.
12) Le collage des supports du gyroscope sur la coque est désormais terminé. Retirez le
gabarit d'installation.

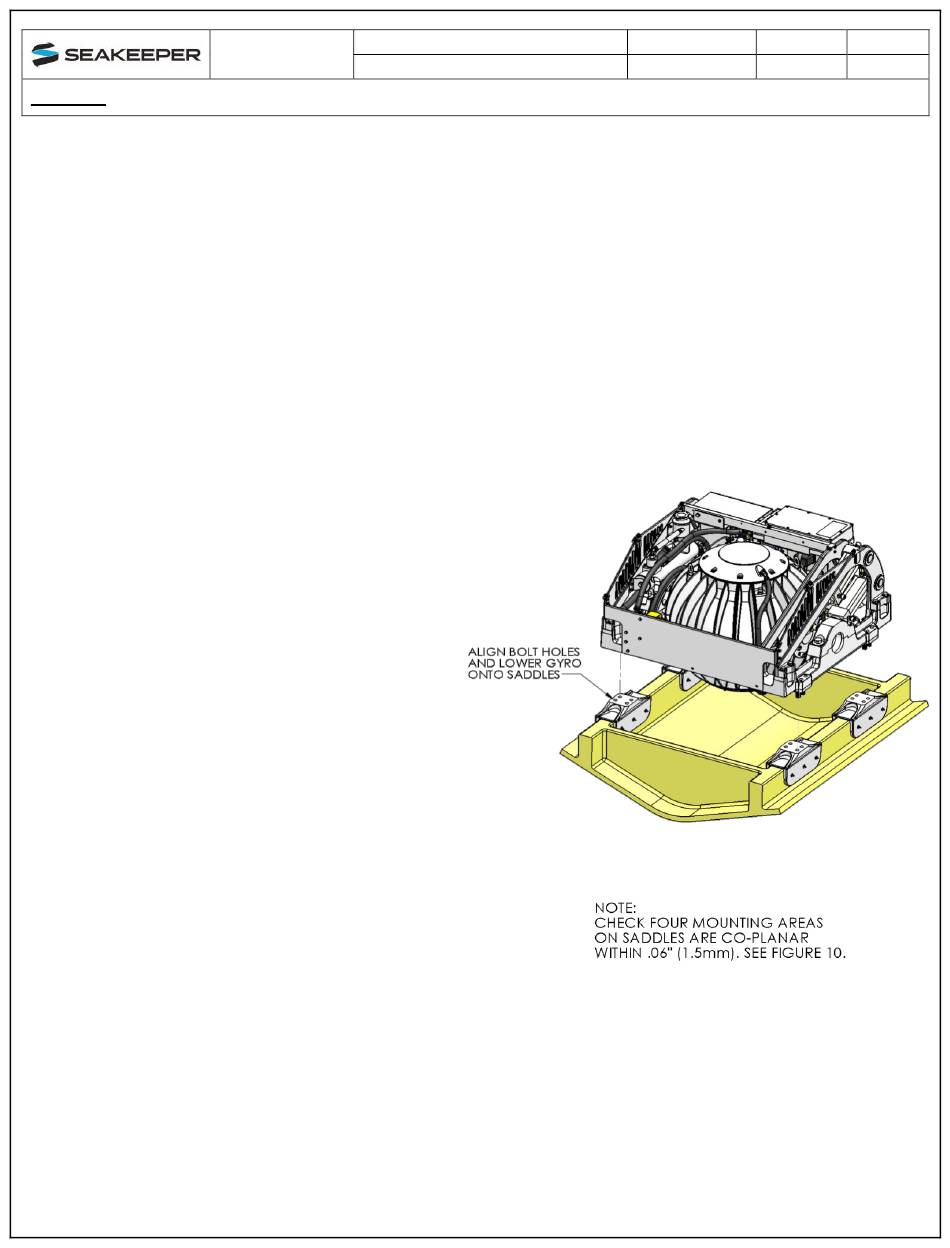

1.6.5 Installation du Seakeeper
1)
Les quatre zones sur lesquelles les
pieds du gyroscope seront
positionnés doivent être coplanaires à
moins de 1,5 mm. Voir la figure 10.
2) Levez et baissez le gyroscope en
position sur la surface supérieure des
quatre supports.
3) Appliquez une noisette (environ 4 mm de
largeur) d'enduit ou de mastic sur les
surfaces de raccordement, soit entre les
supports et la base du gyroscope.
Ajustez la position du gyroscope jusqu'à
ce que l'alignement soit correct pour les
16 vis qui fixent le châssis du gyroscope
aux supports.
4) Installez les fixations M14-2,0 x 80 mm,
classe 8,8,
Appliquez une fine couche de frein filet
sur le filetage
une noisette de mastic sous chaque
rondelle avant l'installation.
5)
Serrez toutes les fixations selon un couple de 136 Nm.
6) Procédez aux étapes du circuit électrique et de refroidissement de l'installation.
Produit :
INSTALLATION
MANUAL
SEAKEEPER 9 / 7HD
fournies
par
Seakeeper.
de chaque vis et ajoutez
Document n° :
Révision :
90222
8
Page :
20 sur 20
