Section 2 : INSTALLATION ÉLECTRIQUE
2.4
Poste de pilotage
Cette section explique le branchement entre l'équipement du poste de pilotage et le gyroscope.
Schéma de référence - 90257
Seakeeper Larger SK Gyro CANbus Configuration, Single
1. IDENTIFICATION DE L'EMPLACEMENT DU POSTE DE PILOTAGE
a. L'emplacement souhaité pour le poste de pilotage doit être déterminé en fonction
de l'agencement du navire.
New Touch Display, CANbus drop cable, and USB Extender Cable
b. L'affichage de l'opérateur doit se trouver sur la console.
c. La figure 9 ci-après présente le lien de communications CAN pour le poste de pilotage.
Le terminateur s'adapte sur l'une des extrémités de l'adaptateur en T du gyroscope.
USB EXT
CABLE
ASSY, 2m
TERMINATOR,

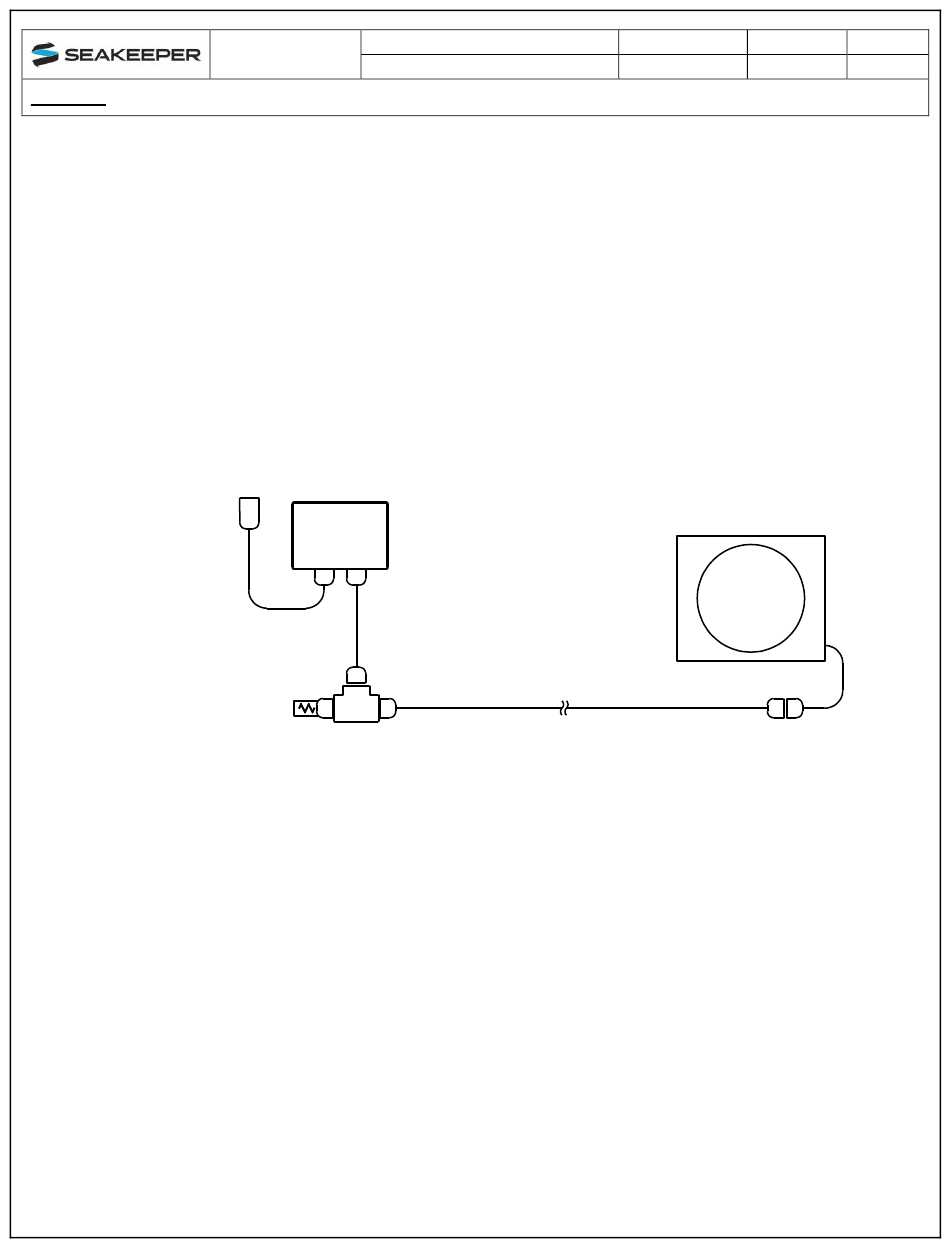

FIGURE 9 – LIEN DE COMMUNICATIONS EN SÉRIE POUR LE POSTE DE
2. ACHEMINEMENT DU CÂBLE DE COMMUNICATIONS EN SÉRIE
a. L'assemblage du câble CAN (30243, CÂBLE 3) se compose d'un câble blindé de
25 m dont le connecteur le plus large est une fiche moulée d'un diamètre extérieur
maximum de 14,8 mm.
b. Le CÂBLE 3 doit être acheminé et installé sur le navire depuis le gyroscope
(extrémité femelle) vers l'adaptateur en T (extrémité mâle) du poste de pilotage.
3. INSTALLATION DE L'ÉQUIPEMENT DU POSTE DE PILOTAGE
a. L'équipement du poste de pilotage est installé à l'emplacement sélectionné à l'aide
des instructions de montage de l'équipement électrique à la section 2.1.
4. BRANCHEMENT DE L'ÉQUIPEMENT DU POSTE DE PILOTAGE
a. L'équipement du poste de pilotage se branche conformément au schéma de
câblage n° 90257.
Produit :
INSTALLATION
MANUAL
SEAKEEPER 9 / 7HD
Seakeeper 9 / 7HD : schéma de câblage
TOUCH
DISPLAY
U
S
B
C
A
A
U
N
X
1
F
F
CAN CABLE
ASSY, 0.6m
M
F
F M
F
M
FEMALE
TEE
ADAPTER
Document n° :
CAN CABLE ASSY, 25m
PILOTAGE
Révision :
90222
8
SEAKEEPER
F
M
Page :
8 sur 11
