Section 2 : INSTALLATION ÉLECTRIQUE
Connexion du second écran d'affichage
2.5
Cette section explique comment connecter le 2
Schémas de référence
kit d'écran d'affichage pour la timonerie
e
90467 2
90257 Seakeeper 9/7HD : schéma de câblage (dont des informations sur le 2
d'affichage pour le poste de pilotage)
1. IDENTIFICATION DE L'EMPLACEMENT DU 2
POSTE DE PILOTAGE
a. L'emplacement souhaité pour le 2
être déterminé en fonction de l'agencement du navire et du 1
b. Emplacements classiques :
Seakeeper Larger SK Gyro CANbus Configuration, Single
2. IDENTIFICATION DE L'AGENCEMENT DU CÂBLAGE
New Touch Display, CANbus drop cable, and USB Extender Cable

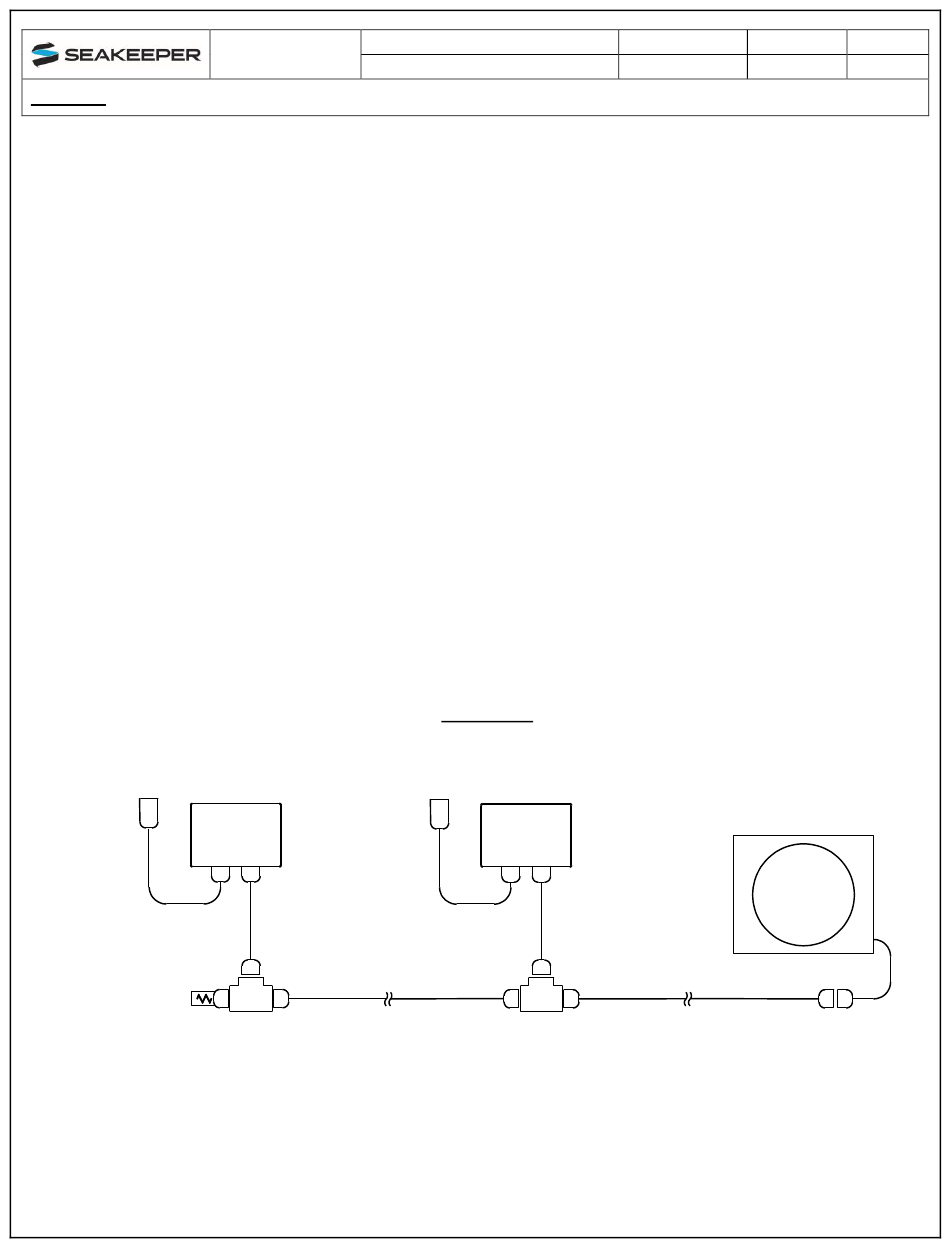

a. La figure 10 ci-après présente l'ensemble du lien de communications CAN en série
pour le 2
installé sur l'adaptateur en T au plus loin du gyroscope.
TOUCH
DISPLAY
U
S
B
USB EXT
CABLE
ASSY, 2m
TERMINATOR,
FEMALE
b. Le poste de pilotage le plus proche du gyroscope doit être relié au CÂBLE 3.
