3003 • Rev. 2109/03 • 00809466

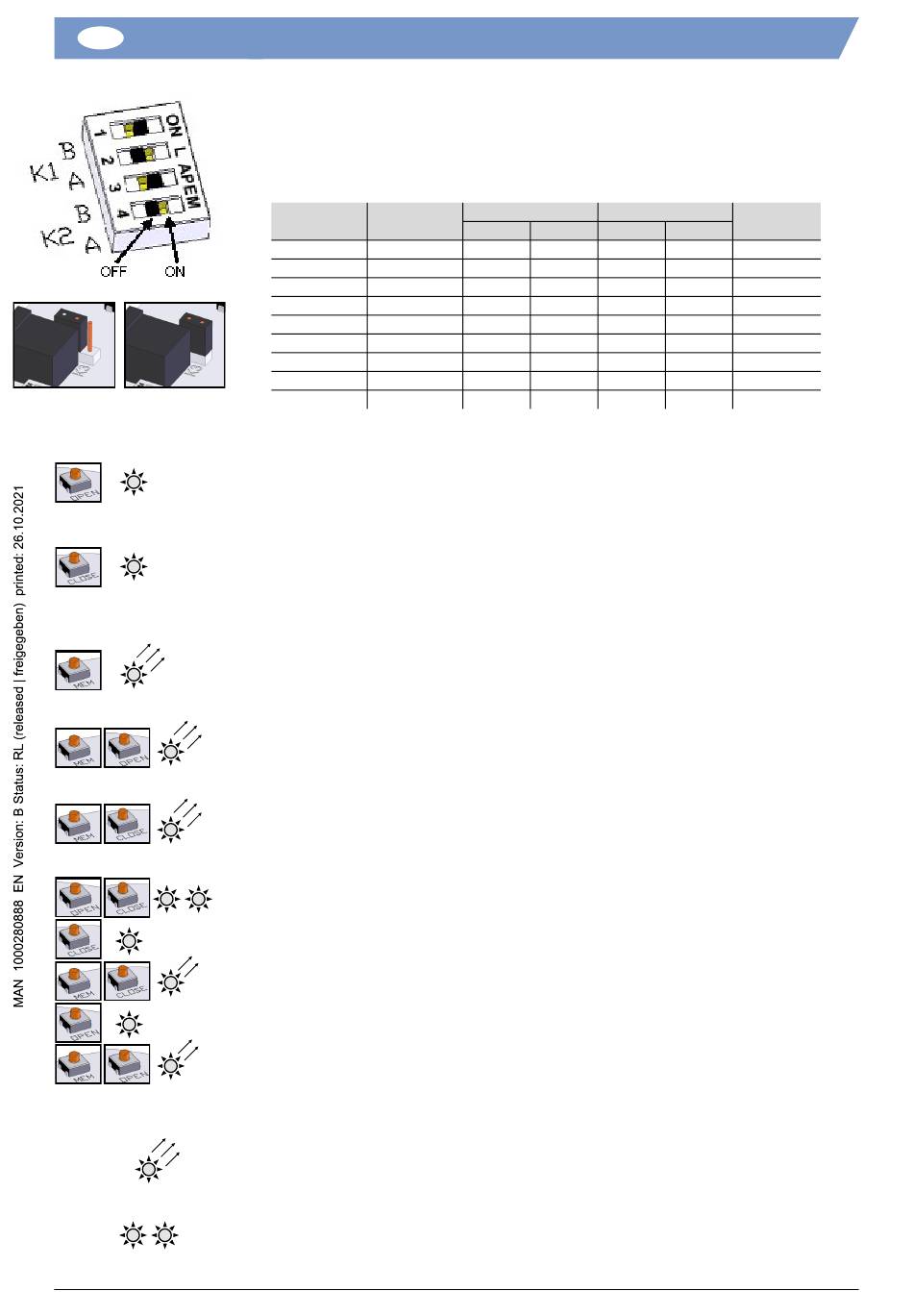

PARAMETRISIERUNGSSCHRITTE

1 Position der Steckbrücke K1, K2 und K3
Steckbrücken Positionierung (Vor jeder Änderung, die Platine spannungsfrei machen):
Signalgeber Rückmeldung
0-10V
0-10V 0-20mA
0-10V 4-20mA
0-20mA
0-20mA 0-20mA
0-20mA 4-20mA
4-20mA
4-20mA 0-20mA
4-20mA 4-20mA
2 Festlegung der Drehrichtung des Absperrventils
2.1 Normale Drehrichtung (Voreingestellt)
Auf OPEN drücken und die Platine einschalten, dabei den Knopf gedrückt halten.

Die grüne LED leuchtet auf. Den Knopf OPEN loslassen.

Die Platine spannungsfrei machen.

2.2 Umgekehrte Drehrichtung
Auf CLOSE drücken und die Platine einschalten, dabei den Knopf gedrückt halten.

Die rote LED leuchtet auf. Den Knopf CLOSE loslassen.

Die Platine spannungsfrei machen.

3 Einstellung des Eingangssignal
3.1 Eingangssignal bei Spannung 0-10V
Auf MEM drücken und die Platine einschalten, dabei den Knopf gedrückt halten.

Die rote LED leuchtet dreimal auf. Den Knopf MEM loslassen.

Die Platine spannungsfrei machen.

3.2 Eingangssignal bei Strom 4-20mA (Voreingestellt)
Auf MEM und CLOSE drücken und die Platine einschalten, dabei die Knöpfe gedrückt halten.

Die rote LED leuchtet dreimal auf. Die Knöpfe loslassen.

Die Platine spannungsfrei machen.

3.3 Eingangssignal bei Strom 0-20mA
Auf MEM und OPEN drücken und die Platine einschalten, dabei die Knöpfe gedrückt halten.

Die rote LED leuchtet dreimal auf. Die Knöpfe loslassen.

Die Platine spannungsfrei machen.

4 Lernmodus
Auf OPEN und CLOSE drücken und die Platine einschalten, dabei die Knöpfe gedrückt halten.

Die beiden LEDs leuchten auf. Die Knöpfe loslassen, die beiden LEDs erlöschen. Der Lernmodus ist

gewählt.
Auf CLOSE drücken, um das Absperrventil in die geschlossene Position zu bringen. Die rote LED

leuchtet auf.
Die geschlossene Position durch MEM + CLOSE speichern, die rote LED leuchtet 2 zur Bestätigung

auf.
Auf OPEN drücken, um das Absperrventil in die geöffnete Position zu bringen. Die grüne LED leuchtet

auf.
Die geöffnete Position durch MEM + OPEN speichern, die grüne LED leuchtet 2 zur Bestätigung auf.

Die Positionen sind gespeichert, die Platine spannungsfrei machen.

NORMALBETRIEB
Die Platine einschalten. Die grüne LED leuchtet dreimal auf, um anzuzeigen, dass der Startvorgang

korrekt ausgeführt wird.
Im Normalbetrieb leuchtet die grüne LED auf, wenn der Antrieb das Absperrventil öffnet, und die

rote LED, wenn der Antrieb das Absperrventil schließt.
Wenn keine der beiden LEDs aufleuchtet, wird der Antrieb nicht angesteuert.

Falls das Drehmoment des Antriebs nicht ausreicht, um die Armatur zu schalten, leuchten die beiden
LEDs auf und der Antrieb stoppt. Um den Antrieb wieder zu starten, muss man entweder die Drehrich-
tung des Antriebs ändern oder die Spannung zunächst wegnehmen und den Antrieb im Anschluss neu
starten (Spannung an).
Steckbrücke K1
A B
0-10V ON OFF
ON OFF
ON OFF
0-10V OFF
OFF
OFF
0-10v OFF
OFF
OFF
Steckbrücke K2 Steckbrücke
A B
ON OFF
OFF ON
OFF ON
ON ON OFF
ON OFF ON
ON OFF ON
ON ON OFF
ON OFF ON
ON OFF ON
K3
OFF
OFF
ON
OFF
OFF
ON
OFF
OFF
ON
