Démarrage rapide | Exécution d'une mesure
5.2.3
Mesurer avec un capteur TP
Les mesures représentées ici ne peuvent pas être simulées avec
QUADRA-CHEK 3000 Demo, car il n'est pas possible d'enregistrer les
points de mesure correspondants sans système de mesure ni capteur.
Vous pouvez toutefois vous appuyer sur les descriptions faites pour
vous familiariser avec les principales fonctions et l'interface utilisateur
du logiciel.
Pour effectuer des mesures d'arêtes et de contours avec le capteur TP ,
sélectionnez dans la palette d'outils la tige de palpage qui est utilisée sur la
machine de mesure.
Informations complémentaires :
des mesure avec un capteur TP", Page 61
Aligner l'objet à mesurer
Pour pouvoir évaluer les points de mesure, il faut que l'objet à mesurer soit aligné.
Le système de coordonnées de l'objet à mesurer (système de coordonnées de la
pièce) défini est celui qui est prédéfini dans le dessin technique.
Il est ainsi possible de comparer et d'évaluer les valeurs mesurées avec les
données contenues dans le dessin technique.
3.
4.

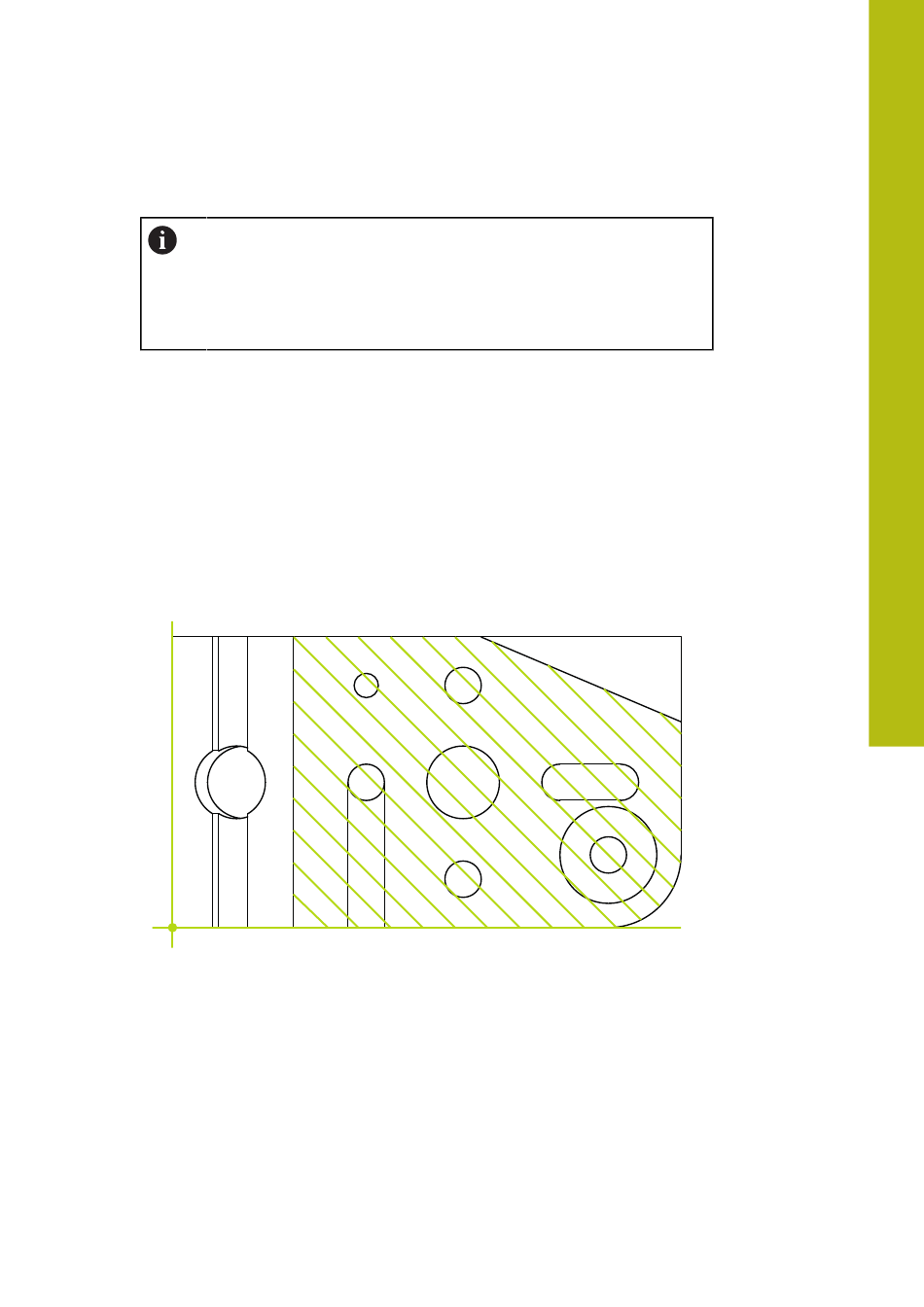

Ilustration 34 : Exemple d'orientation sur la pièce de démonstration 3D
Les objets à mesurer sont généralement alignés en suivant les étapes ci-après :
1 Mesurer du Plan de référence
2 Mesurer de l'Orientation
3 Mesure de la Droite
4 Construction du Point zéro
HEIDENHAIN | QUADRA-CHEK 3000 Demo | Manuel d'utilisation | 02/2020
"Eléments de commande permettant d'effectuer
1.
2.
5
97
