Utilisation générale | Éléments de commande et fonctions d'ordre général
3.3

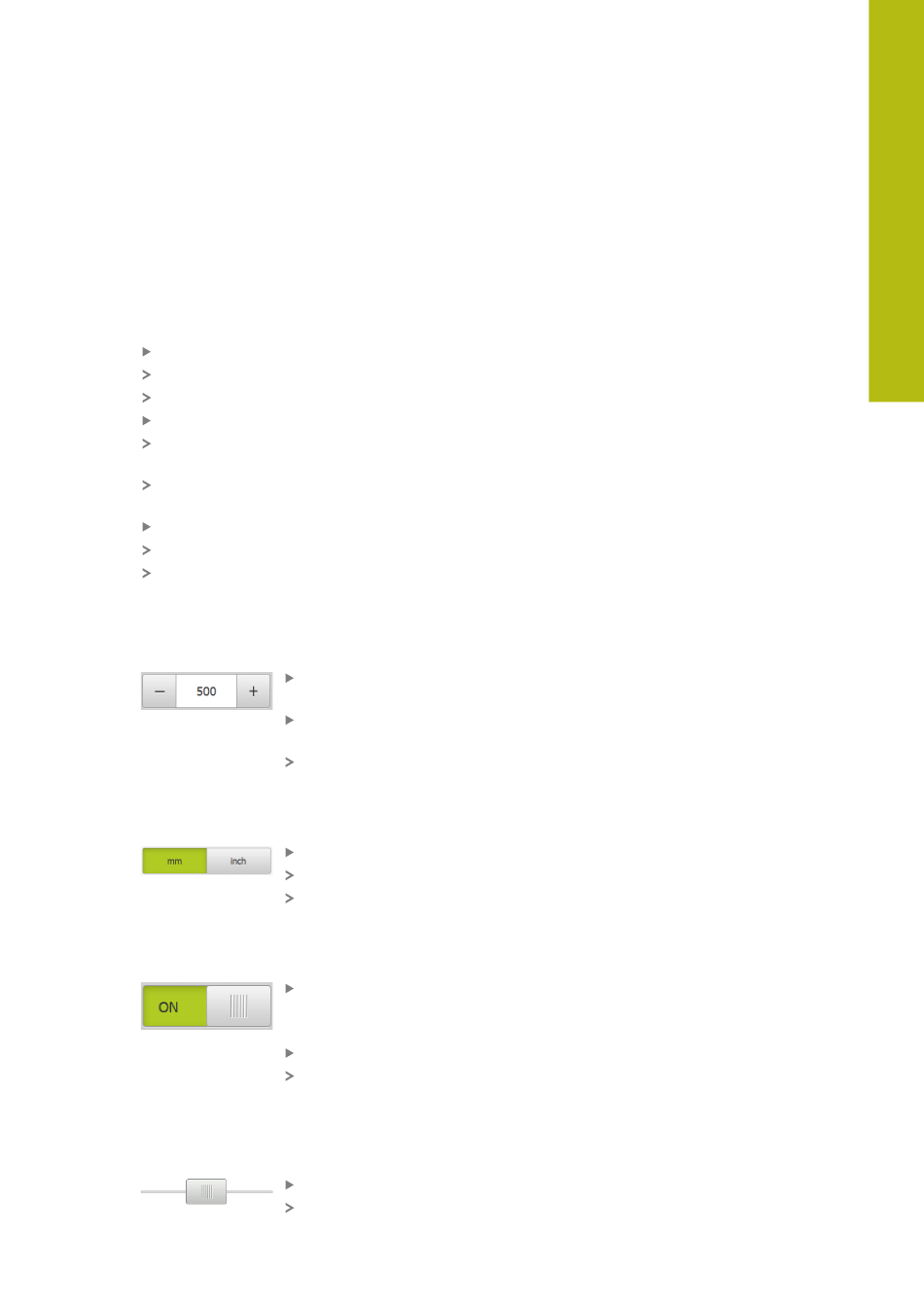

Éléments de commande et fonctions d'ordre général
Les éléments de commande suivants vous permettent de configurer et d'utiliser
l'appareil moyennant l'écran tactile ou la souris.
Clavier de l'écran
Le clavier de l'écran vous permet d'entrer du texte dans les champs de saisie
de l'interface utilisateur. Le clavier affiché à l'écran est un clavier numérique ou
alphabétique, selon le champ de saisie.
Appuyer sur un champ de saisie pour entrer des valeurs
Le champ de saisie sera mis en évidence.
Le clavier de l'écran s'affiche.
Entrer du texte ou des valeurs numériques
Si les données entrées sont correctes, une coche verte s'affiche dans le champ
de saisie.
Si les données entrées sont incomplètes ou incorrectes, un point d'exclamation
rouge s'affiche. Il n'est pas possible de terminer la programmation.
Pour mémoriser les valeurs, confirmer la saisie avec RET
Les valeurs s'affichent.
Le clavier de l'écran est masqué.
Champs de saisie avec les boutons Plus et Moins
Les boutons Plus + et Moins -, de part et d'autre des valeurs numériques,
permettent d'ajuster les valeurs numériques.
Commutateur
Le commutateur vous permet de passer d'une fonction à l'autre.
Interrupteur coulissant
Le commutateur coulissant vous permet d'activer ou de désactiver une fonction.
Curseur coulissant
Le curseur coulissant (horizontal ou vertical) vous aide à modifier progressivement
des valeurs.
HEIDENHAIN | QUADRA-CHEK 3000 Demo | Manuel d'utilisation | 02/2020
Appuyer sur + ou - jusqu'à ce que la valeur de votre choix
s'affiche.
Maintenir + ou - appuyé pour faire varier plus rapidement
les valeurs.
La valeur sélectionnée s'affiche.
Appuyer sur la fonction de votre choix
Une fonction activée s'affiche en vert.
Une fonction inactive s'affiche en gris clair.
Régler le commutateur coulissant sur la position de votre
choix
ou
Appuyer sur le commutateur coulissant
La fonction est activée ou désactivée.
Amener le curseur à la position souhaitée
La valeur paramétrée est représentée graphiquement ou
en pourcentage.
