3
3.12
Travailler avec la zone d'administration
La zone d'administration n'est disponible que dans le menu Mesure.
Appel
3.12.1

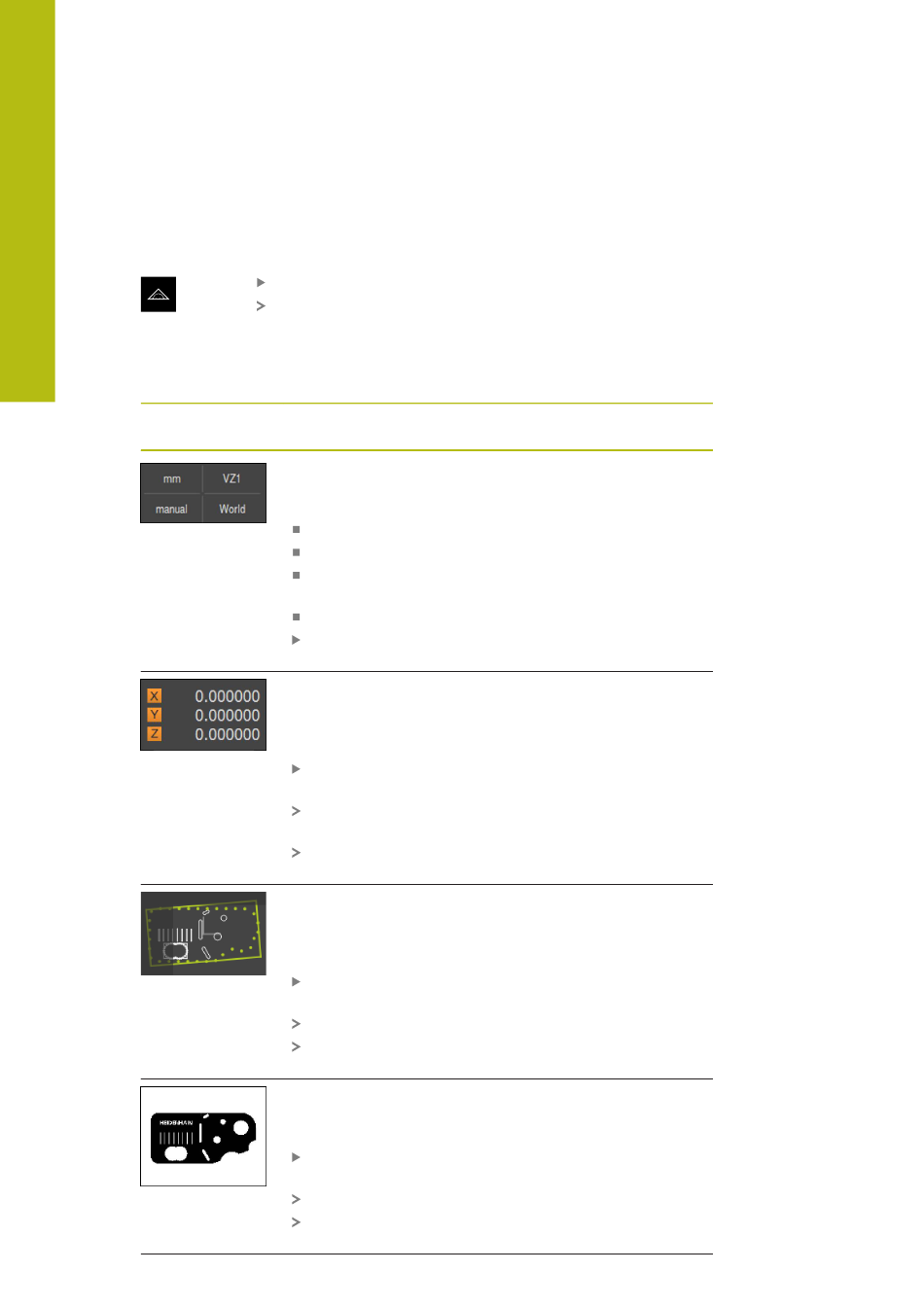

Eléments de commande dans la zone d'administration
Elément de
commande
66
Utilisation générale | Travailler avec la zone d'administration
Dans le menu principal, appuyer sur Mesure
L'interface utilisateur servant à la mesure, à la construction et
à la définition d'éléments s'affiche.
Fonction
Menu d'accès rapide
Le menu d'accès rapide affiche les réglages actuels de la
Mesure manuelle, de la construction et de la Définition :
Unité des valeurs linéaires (Millimètre ou Pouce)
Grossissement utilisé
Type d'acquisition du point de mesure (automatique ou
manuel)
Système de coordonnées utilisé
Pour adapter les paramètres du menu d'accès rapide,
appuyer sur le menu d'accès rapide
Aperçu des positions
L'aperçu des positions affiche la position des axes. En l'ab-
sence de recherche des marques de référence, la position
des axes s'affiche en rouge.
Pour afficher les positions dans la zone de travail,
appuyer sur l'aperçu des positions
L'affichage des positions passe dans la zone
d'administration.
Le contenu actuel de la zone de travail s'affiche dans la
zone d'administration.
Aperçu des éléments
L'aperçu des éléments affiche les éléments mesurés,
construits et définis dans une vue réduite. La zone actuelle
de l'image live est mise en évidence.
Pour récupérer la vue des éléments dans la zone de
travail, appuyer sur l'aperçu des éléments.
La vue des éléments passe dans la zone de travail.
Le contenu actuel de la zone de travail s'affiche dans la
zone d'administration.
Aperçu de l'image live
L'aperçu de l'image live montre l'image live dans une vue
réduite.
Pour récupérer l'image live dans la zone de travail,
appuyer sur l'aperçu de l'image live
L'image live passe dans la zone de travail.
Le contenu actuel de la zone de travail s'affiche dans la
zone d'administration.
HEIDENHAIN | QUADRA-CHEK 3000 Demo | Manuel d'utilisation | 02/2020
