Mesurer un barycentre
Pour mesurer un barycentre trois points de mesure minimum sont requis. Pour
l'enregistrement de points de mesure, vous pouvez par exemple utiliser l'outil de
mesure Auto OED. Plusieurs points de mesure sont automatiquement répartis sur
l'ensemble du contour, conformément aux paramètres.

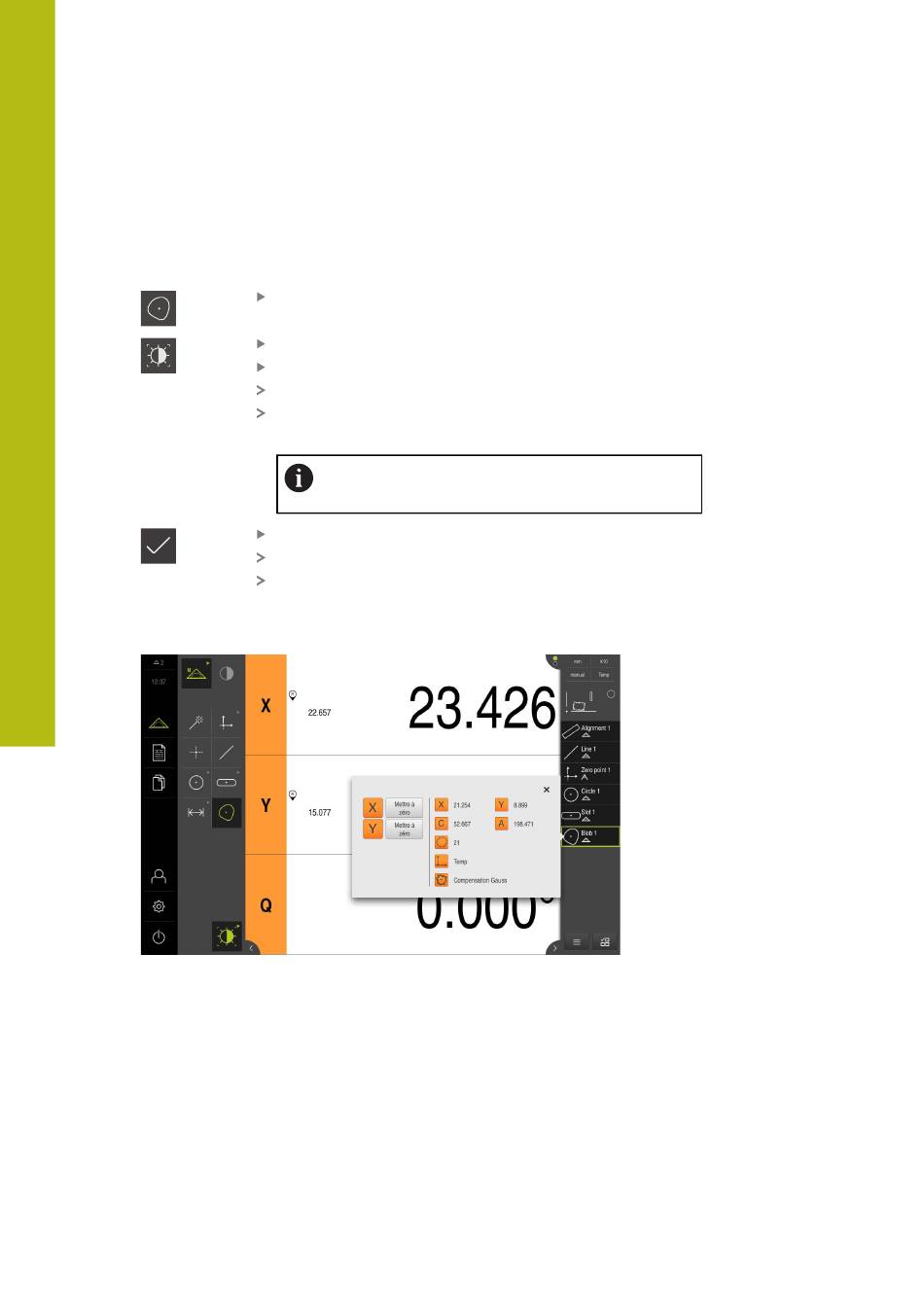

Ilustration 33 : Elément Barycentre dans la liste des éléments, avec l'Aperçu des
fonctionnalités
96
Sélectionner le Barycentre dans la palette de géométries
Sélectionner Auto OED dans la palette d'outils
Franchir l'arête du barycentre avec le capteur OED
Un nouvel élément s'affiche dans la liste d'éléments.
Un nouveau point de mesure est ajouté chaque fois que
l'arête est franchie.
Répartissez les points de mieux aussi uniformément
que possible sur le contour de l'élément.
Appuyer sur Terminer dans le nouvel élément
Le barycentre s'affiche dans la liste des éléments.
L'aperçu du résultat de la mesure s'affiche.
