Mesurer une droite
Une ligne droite est, par exemple, mesurée avec l'outil de mesure Tampon , en
tant que deuxième arête de référence.

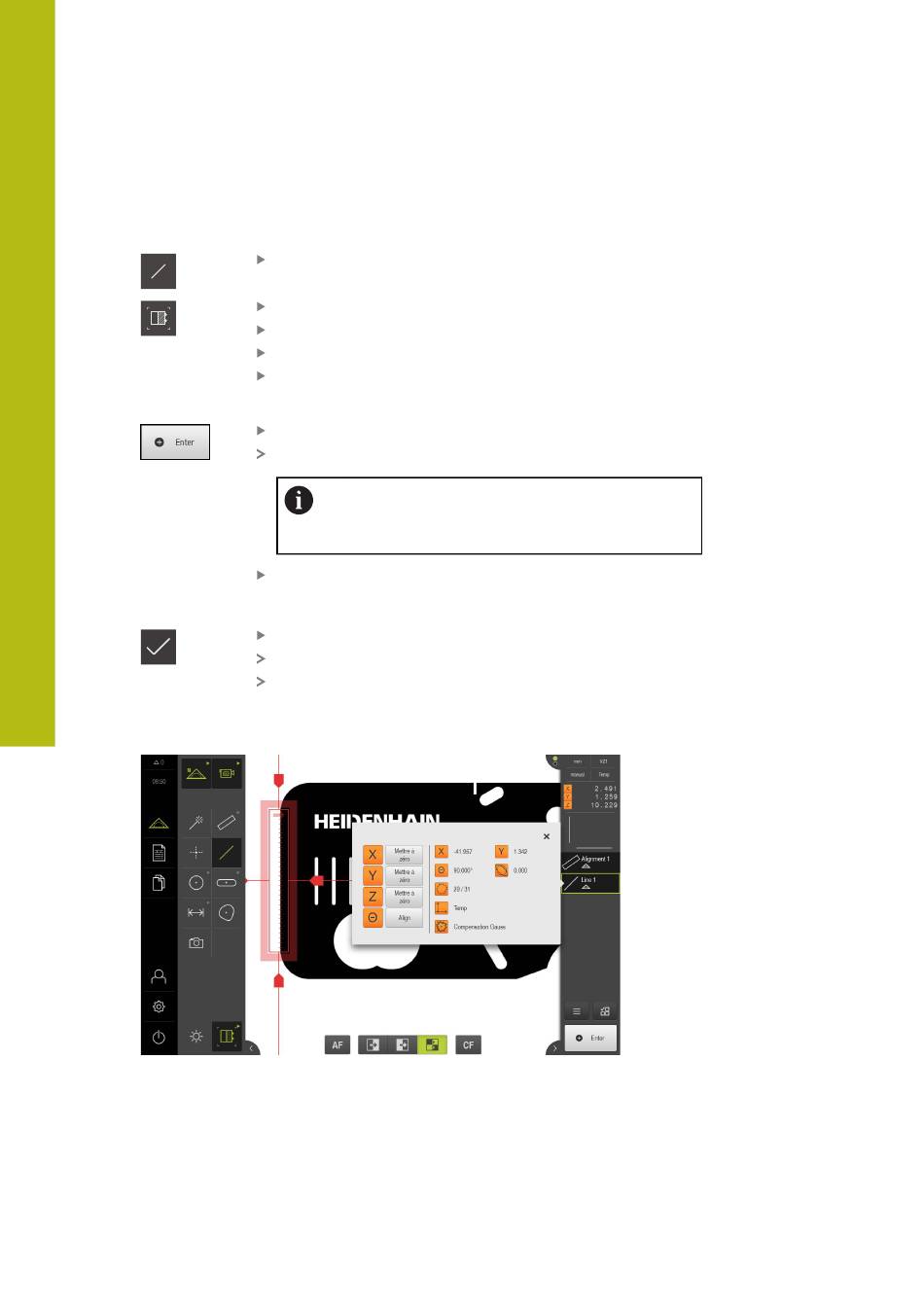

Ilustration 20 : Elément Droite dans la liste des éléments, avec l'Aperçu des
fonctionnalités
82
Sélectionner la Droite dans la palette de géométries
Sélectionner le Tampon dans la palette d'outils
Positionner l'outil de mesure sur l'arête de référence
Tourner l'outil de mesure pour adapter le sens de balayage
Étirer l'outil de mesure de sorte que la zone de recherche
inclut la plus grande zone d'arête possible
Appuyer sur Enter dans la zone d'administration
Un nouvel élément s'affiche dans la liste des éléments.
Répartissez les points de mesure sur toute la
longueur de l'arête. Vous réduirez ainsi l'erreur
angulaire.
Si l'arête est interrompue ou si elle n'est pas complètement
représentée dans la zone de travail, repositionner l'outil et
enregistrer d'autres points de mesure
Appuyer sur Terminer dans le nouvel élément
La droite s'affiche dans la liste des éléments.
L'aperçu du résultat de la mesure s'affiche.
HEIDENHAIN | QUADRA-CHEK 3000 Demo | Manuel d'utilisation | 02/2020
Démarrage rapide | Exécution d'une mesure
