Mesurer un Cylindre
Au moins six points de mesure sont requis pour mesurer un Cylindre. Mesurez
un cercle à proximité du fond et un cercle à proximité de la surface triangulaire du
cylindre. Il est nécessaire d'acquérir au moins trois points de mesure par cercle.

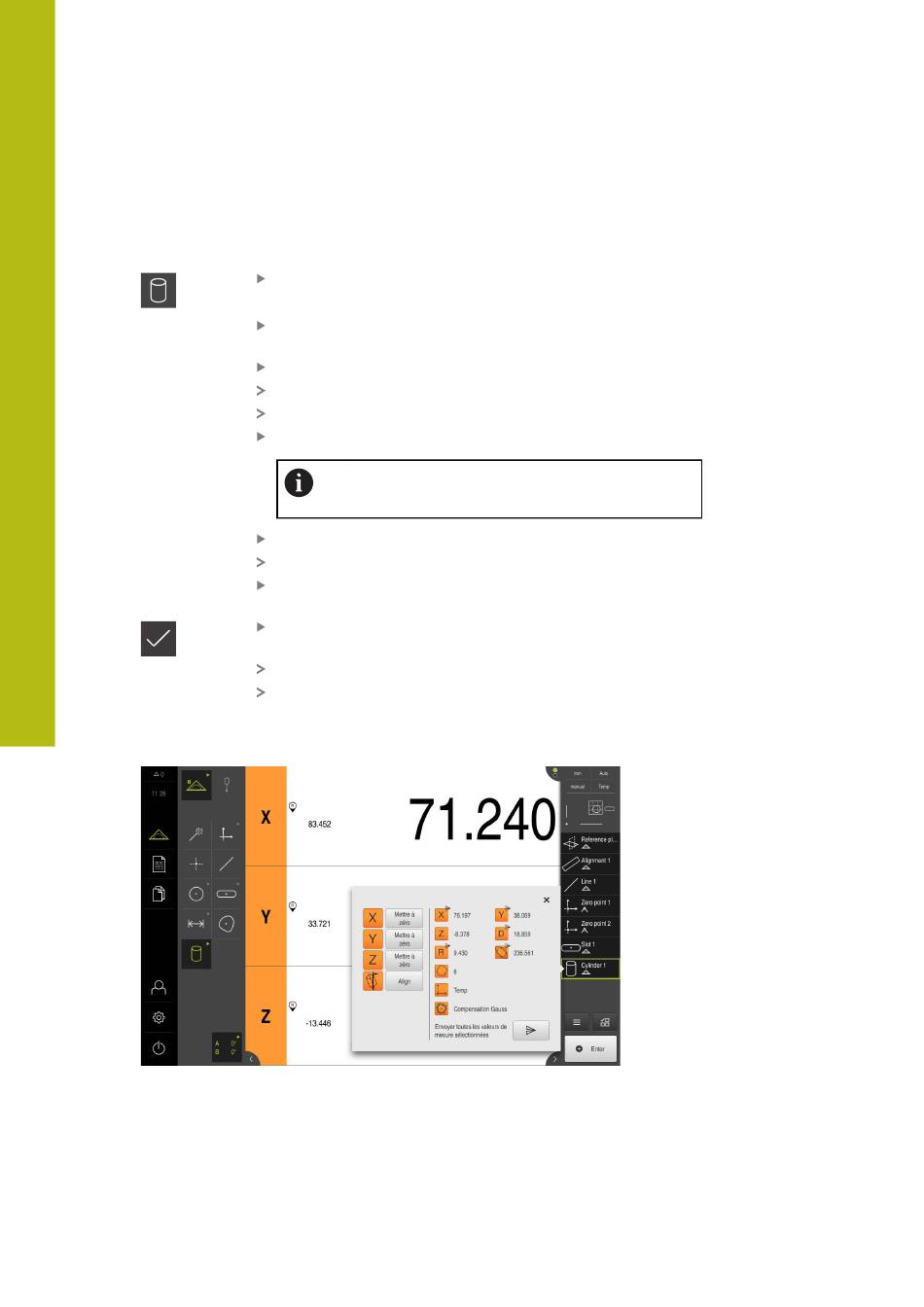

Ilustration 42 : Elément Cylindre dans la liste des éléments, avec l'Aperçu des
fonctionnalités
106
Sélectionner le Cylindre dans la palette de géométries
Approcher le premier point de mesure sur le contour du
cylindre
Au besoin, appuyer sur Enter dans la zone d'administration
Le point de mesure est acquis.
Un nouvel élément s'affiche dans la liste des éléments.
Approcher le point de mesure suivant
Répartissez les points de mieux aussi uniformément
que possible sur le contour de l'élément.
Au besoin, appuyer sur Enter dans la zone d'administration
Le point de mesure est acquis.
Répéter la procédure pour acquérir d'autres points de
mesure
Pour mettre fin à l'enregistrement des points de mesure,
appuyer sur Terminer dans le nouvel élément
L'Cylindre s'affiche dans la liste des éléments.
L'aperçu du résultat de la mesure s'affiche.
HEIDENHAIN | QUADRA-CHEK 3000 Demo | Manuel d'utilisation | 02/2020
Démarrage rapide | Exécution d'une mesure
