Montez la barre de cheville frontale sur l'axe principal
REMARQUE : En dépassant vers l'extérieur au niveau de la barre
de cheville frontale, vous verrez un collier de serrage en plastique
temporaire fixé sur les boucles du ressort de retenue avec câble. Ceci
est fourni pour faciliter le processus de montage détaillé ci-dessous.
• Avec le réglage des trous de la barre de cheville frontale orienté vers
le haut, insérez l'attache de serrage temporaire en plastique ainsi
que la barre de cheville frontale dans le montant de la barre de
cheville frontale (Figure 14) de l'axe principal.
• Tirez sur la goupille en T (« T-pin ») pour permettre à la barre de
cheville frontale de s'insérer entièrement dans le montant. Relâchez
la goupille en T (« T-pin ») dans le trou de réglage le plus proche des
chevillères avant (Figure 14a).
• Retournez l'axe principal (Figure 15). Au niveau de l'arrière du
logement de la barre de cheville frontale, tirez sur l'attache en
plastique pour étirer le ressort de retenue et la boucle de câble afin
de les aligner avec les trous de fixation situés à l'arrière du montant
de la barre de cheville frontale.
• Insérez le boulon à travers le trou dans la partie extérieure du
montant, à travers le ressort de retenue et les boucles de câble et à
travers le trou situé de l'autre côté du montant (Figure 15a).
• Relâchez l'attache de serrage en plastique. Fixez le boulon avec
l'écrou (Figure 16) en utilisant la clé plate de 10/13 mm fournie.
IMPORTANT : Coupez le long segment de l'attache en plastique
de façon à ce qu'elle ne gêne pas le fonctionnement du ressort de
retenue. Veillez à ne pas endommager le ressort de retenue avec le
câble.
• Couvrez l'extrémité ouverte du montant de la barre de cheville
frontale avec l'embout (Figure 16a).
AVERTISSEMENT
!
Le fait de ne pas monter correctement le système de fixation des
chevilles à goupille en T (« T-pin ») peut entraîner des blessures
graves ou la mort!

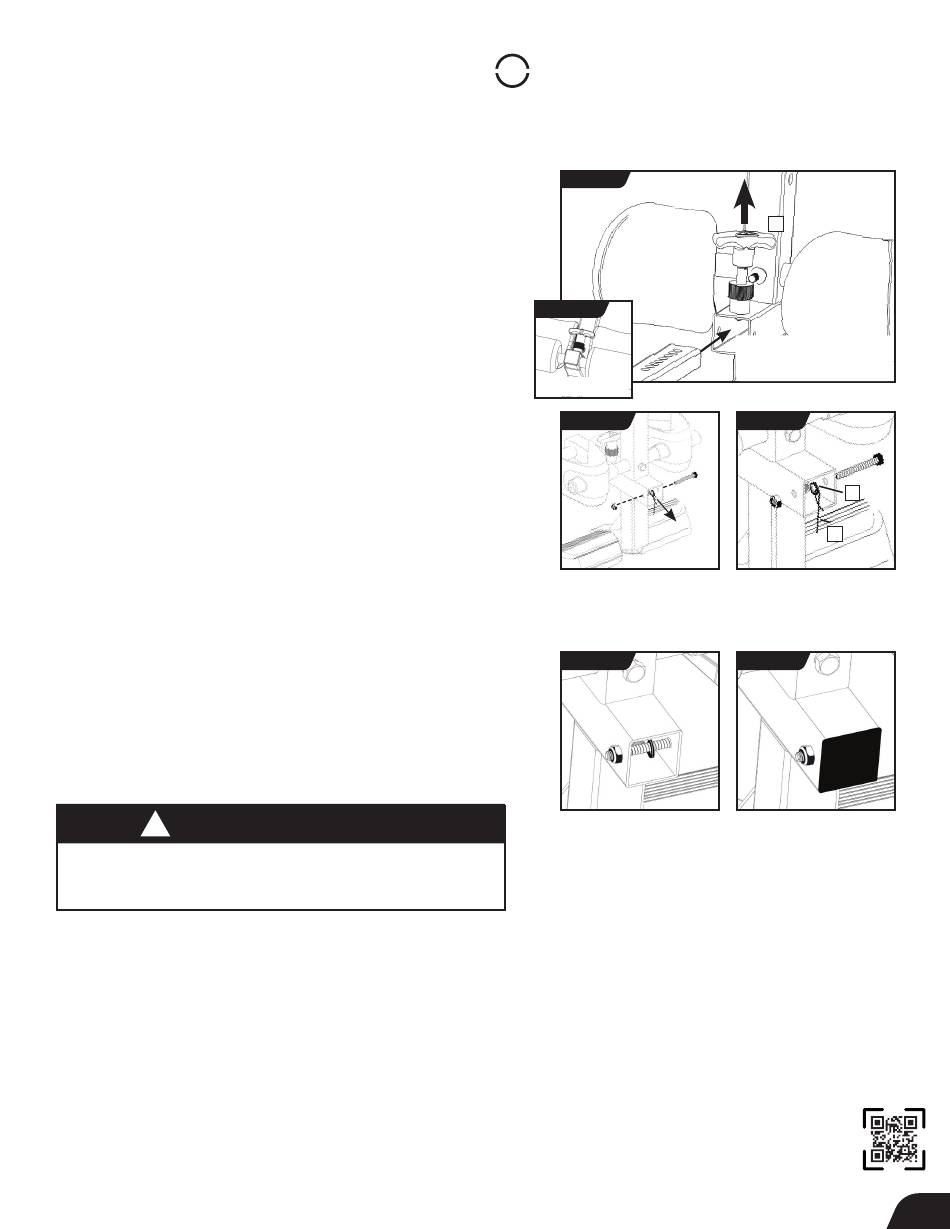

ÉTAPE 4
Le produit présenté ici est le 700ia. Votre modèle réel peut changer.
FIGURE 14
FIGURE 14a
COMPLÈTEMENT
1 - Montant de la barre de cheville frontale
ENCLENCHÉE
FIGURE 15
1 -
Ressort de retenue et
boucle de câble
FIGURE 16
1
Grande flèche : Tirez sur la goupille en T.
Petite flèche : Insérez la barre de cheville
frontale dans le montant de la barre de
cheville frontale de l'axe principal.
FIGURE 15a
1
2
2 -
Attache de serrage temporaire
FIGURE 16a
9
