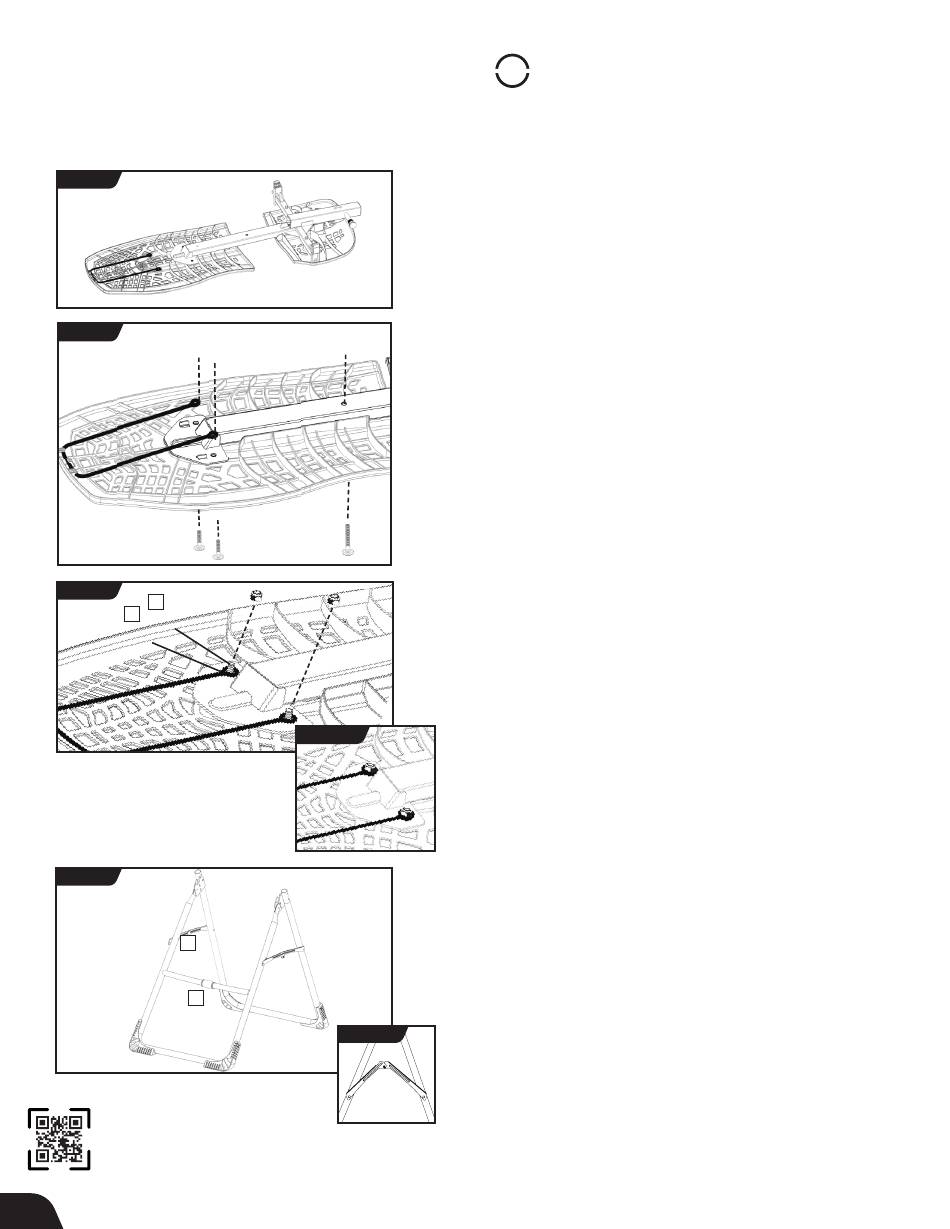

Montez le dossier de la table et le cadre en A
FIGURE 1
FIGURE 2
Trous supérieurs/boulons les
plus courts
FIGURE 3
1
2
1 - Boulon
2 - Boucle
FIGURE 4
DROITE
1
2
AVANT
1 - Bras d'écartement
2 - Barre transversale
6
ÉTAPE 1
Trou inférieur/boulon le
plus long
FIGURE 3a
VERROUILLÉ
GAUCHE
ARRIÈRE
FIGURE 4a
DÉVERROUILLÉ
Assemblez les parties supérieure et inférieure
du dossier de la table
REMARQUE : Ne détachez pas l'extension du cadre du dossier de ses
attaches.
• Trouvez l'ensemble du matériel de montage du dossier de la table
(HK1006)
• Disposez les parties supérieure et inférieure face contre le sol
(Figure 1).
• Soulevez légèrement la base de l'extension préassemblée du cadre du
dossier pour faire glisser la partie inférieure et le cadre par-dessus la
partie supérieure. Alignez l'axe du cadre dans les rails en plastique situés
sur la partie supérieure (Figure 2).
• Alignez les trous de fixation situés sur la partie supérieure du cadre
(zone en forme de triangle) avec les trous de fixation situés sur la partie
supérieure. Relâchez l'extension du cadre du dossier de façon à ce qu'il
repose sur les trous de fixation (Figure 3).
• En passant la main en dessous, insérez l'un des boulons les plus courts
à travers l'un des trous situés sur la partie supérieure et maintenez-le en
place. Faites glisser l'une des boucles de l'extension du cadre du dossier
sur le boulon et serrez à la main avec un écrou (Figures 3 et 3a). Répétez
l'opération de l'autre côté.
• En passant la main en dessous, insérez le boulon le plus long dans le
trou inférieur et serrez à la main avec un écrou.
• Pour serrer complètement les trois écrous sur les boulons, insérez la clé
Allen dans les têtes de boulon et serrez les écrous à l'aide d'une clé plate
de 10/13 mm.
Montez le cadre en A
• Sur une surface plane, redressez le cadre en A afin que les pieds de
stabilisation reposent sur le sol.
• Appuyez doucement vers le bas sur les bras d'écartement afin de vous
assurer qu'ils sont complètement ouverts et fixés en position bloquée
(« locked ») (Figure 4).
• Consultez les étiquettes d'aide au montage circulaire temporaire
apposées sur votre cadre en « A ». DROITE, GAUCHE, AVANT, et
ARRIÈRE quand vous utilisez la table d'inversion et non quand vous
êtes face à elle. Ces étiquettes peuvent être arrachées facilement une
fois le montage complété.
