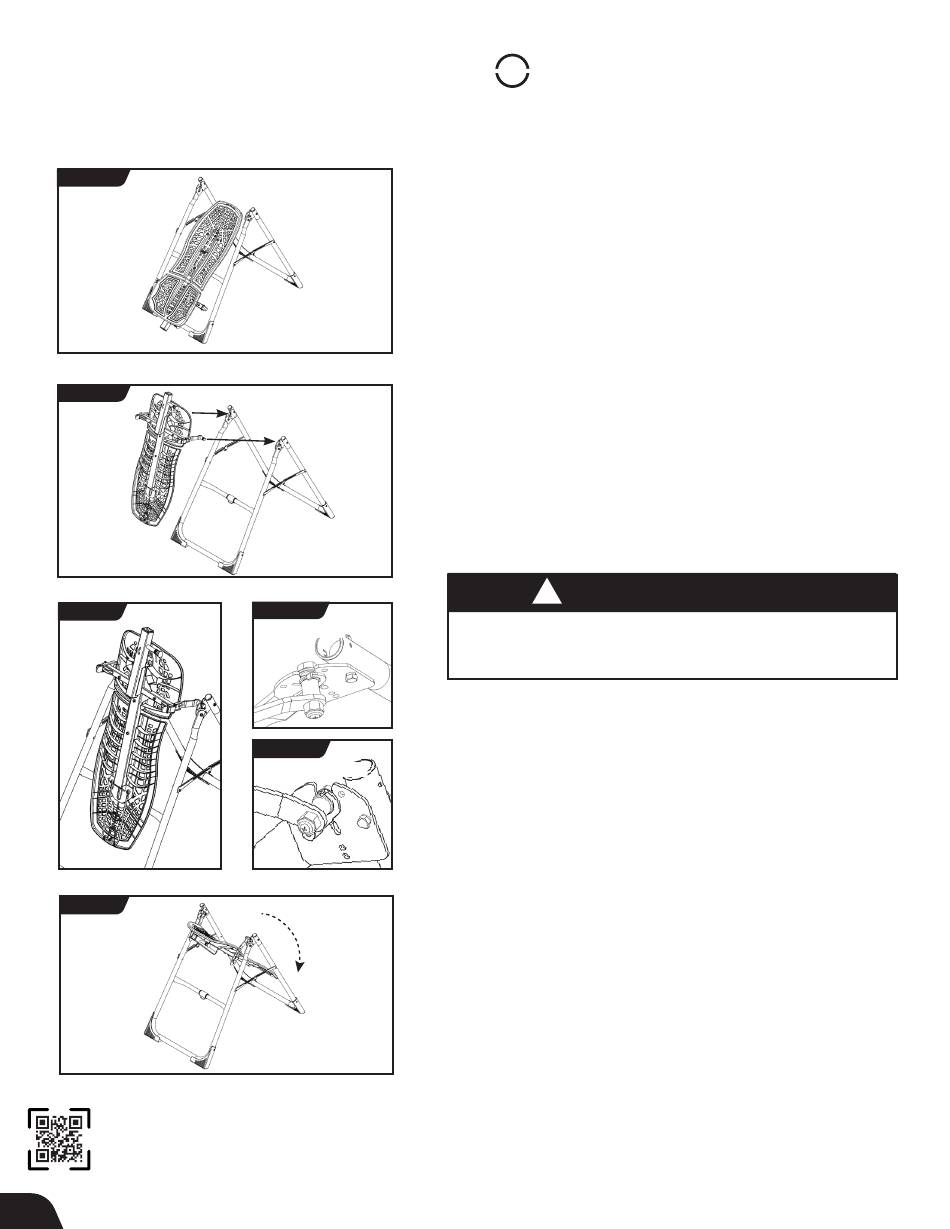

Montez le dossier de la table et le cadre en A
FIGURE 10
AVANT
FIGURE 11
FIGURE 12
FIGURE 13
8
ÉTAPE 3
ARRIÈRE
FIGURE 12a
VUE DE DESSUS
FIGURE 12b
VUE INTÉRIEURE
Le produit présenté ici est le 700ia. Votre modèle réel peut changer.
• Positionnez-vous en face du cadre en A, là où se situe la barre
transversale (Figure 10).
• Saisissez les deux charnières pivotantes, juste au-dessus du dispositif
de blocage à came, puis levez le dossier de la table. Laissez pivoter le
dossier de la table vers le sol, de sorte que l'arrière du dossier de la
table soit face à vous et le dessus du dossier de la table soit face à la
barre transversale (Figure 11).
• Faites descendre chaque pivot de charnière dans les plaques de
charnière du cadre en A, un côté à la fois (Figure 16). Les crochets
autobloquants s'ouvrent pour laisser l'axe de pivotement s'insérer
dans l'encoche de la plaque de charnière, puis se referment
automatiquement sur l'axe de pivotement.
CONSEIL : Il vous faudra peut-être exercer une légère pression vers
l'extérieur sur la plaque de charnière afin de faire glisser le deuxième
axe de pivotement pour la verrouiller en place.
• Assurez-vous que chaque axe de pivotement est bien posé à la base de
l'encoche des plaques de charnière et que les crochets autobloquants
sont fermés sur les deux pivots (Figures 12a et 12b).
AVERTISSEMENT
!
La non-fermeture des crochets à verrouillage automatique sur les
deux pivots indique un montage incorrect qui, s'il n'est pas corrigé,
peut entraîner des blessures graves ou la mort!
• Faites pivoter le dossier de la table en position d'utilisation
(Schéma 13). Assurez-vous qu'il pivote normalement. Voir l'illustration
A à la page 12 pour vous assurer d'un bon montage.
