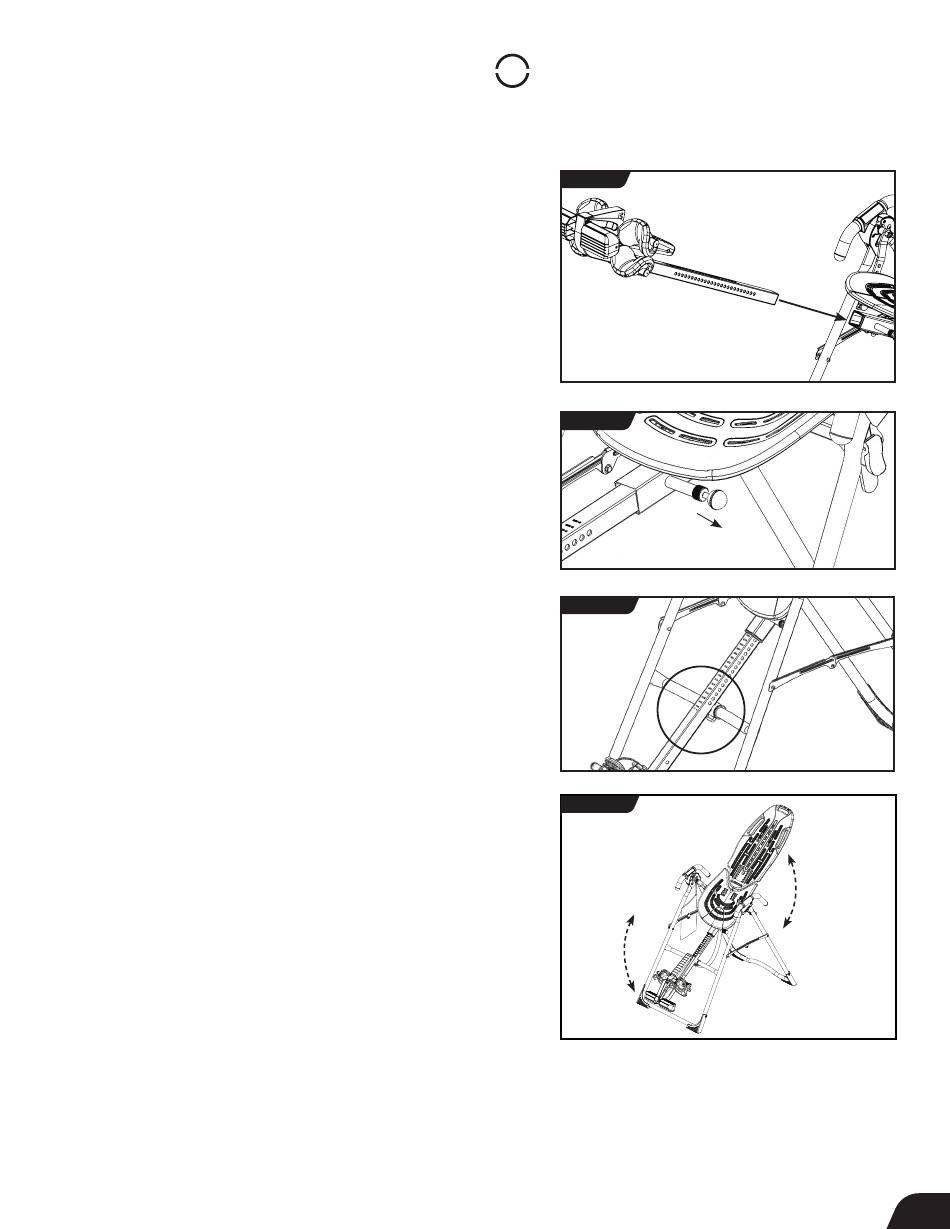

Montez l'axe principal sur le dossier de la table
• En vous tenant face au cadre en A, tenez l'axe principal dans votre
main gauche, les indications de hauteur tournées vers le haut.
Faites glisser le bout de l'axe principal dans son montant (Figure 13),
situé à la base du dossier. Dossier de la table.
• Avec votre main droite, tirez sur la goupille de verrouillage de
la hauteur (Figure 14) pour permettre à l'axe principal de glisser
jusqu'au fond, puis relâchez à la hauteur désirée. Consultez le
manuel d'utilisation pour plus d'informations sur le choix du
réglage de la hauteur.
• L'axe principal DOIT REPOSER contre la barre transversale du cadre
en A (Figure 15).
IMPORTANT : La barre transversale empêche la table de pivoter vers
l'avant lorsque l'utilisateur s'appuie sur la molette de confort pour
chevilles. Si l'axe principal ne repose pas sur la barre transversale
tel qu'illustré à la Figure 15, cela signifie que le dossier a été monté à
l'envers sur le cadre en A.
Cela DOIT ÊTRE CORRIGÉ avant toute utilisation. Voir l'illustration B à
la page 11 pour vous assurer d'un bon montage.
• Testez la table d'inversion à la main pour vérifier que la rotation est
souple et stable (Figure 16) et que toutes les fixations sont sécurisées.
ÉTAPE 4
1
H
FIGURE 13
G
F
E
D
C
B
FIGURE 14
A
900LX-說明書-20170420-12017/4/18 上午 09:23:12
FIGURE 15
FIGURE 16
2
3
4
5
DRAWING: ROY 2017/4/20
細部放大圖 A
APPROVED:
FINISH:
比例 1 : 6
UNLESS OTHERWISE SPECIFIED
TOLERANCE ARE :
0 ~20
21~50
2
3
4
5
8
6
7
REV.
DESCRIPTION
DWG. NO.: 900LX
MATERIAL: ASSM
HARDNESS/CLASS:
UNIT: mm
SCALE:1:12
0.1
51~
4/1000
PROJECT: 900LX
0.15
ANGLE
0.5
6
7
8
9
