SÉRIE AMX300
7/8-14 UNF-2A
Ø1-1/2
1.500
(38)
1
PORT DE RECIRCULATION : 1/2 PO NPT
2
ORIFICE D'EAU CHAUDE DE REMPLACEMENT : 1/2 PO NPT
3
RACCORD D'ENTRÉE D'EAU CHAUDE : 3/4-14 NPT
INSTALLATION
REMARQUE DESTINÉE À L'INSTALLATEUR : Ce produit doit
être installé par une personne qualifiée en respectant les
codes et les règlements locaux. La responsabilité incombe à
l'installateur de bien sélectionner, installer et régler ces
appareils comme l'indiquent ces directives.
AVERTISSEMENT
La conformité au code ASSE 1017 nécessite
l'installation d'un clapet de non-retour. Un réservoir
d'expansion doit être installé avec le clapet de non-
retour pour l'expansion thermique.
MISE EN GARDE
Risque de blessures.
Le fait de dépasser la température de mélange
maximale recommandée peut causer des brûlures.
La température de l'eau mitigée de la vanne de
mélange DirectConnect série AMX300 ne doit pas
dépasser 49 °C (120 °F).
IMPORTANT
1. Ne PAS exposer la vanne de mélange à des
températures inférieures à 0 °C (32 °F) ou la laisser
geler.
2. Ne PAS soumettre la vanne de mélange à une
chaleur excessive durant l'installation.
3. Ne PAS utiliser une trop grande quantité de
composé pour joints filetés. Une défaillance pourrait
survenir si, par mégarde, le composé pour joints
filetés entre en contact avec la chambre de la vanne
de mélange.
1. Avant de régler la température de l'eau mitigée à la
sortie, s'assurer que la vanne AMX300 est
correctement installée sur le mamelon d'eau chaude de
62-3112F—04
30º
4-7/32
(107)

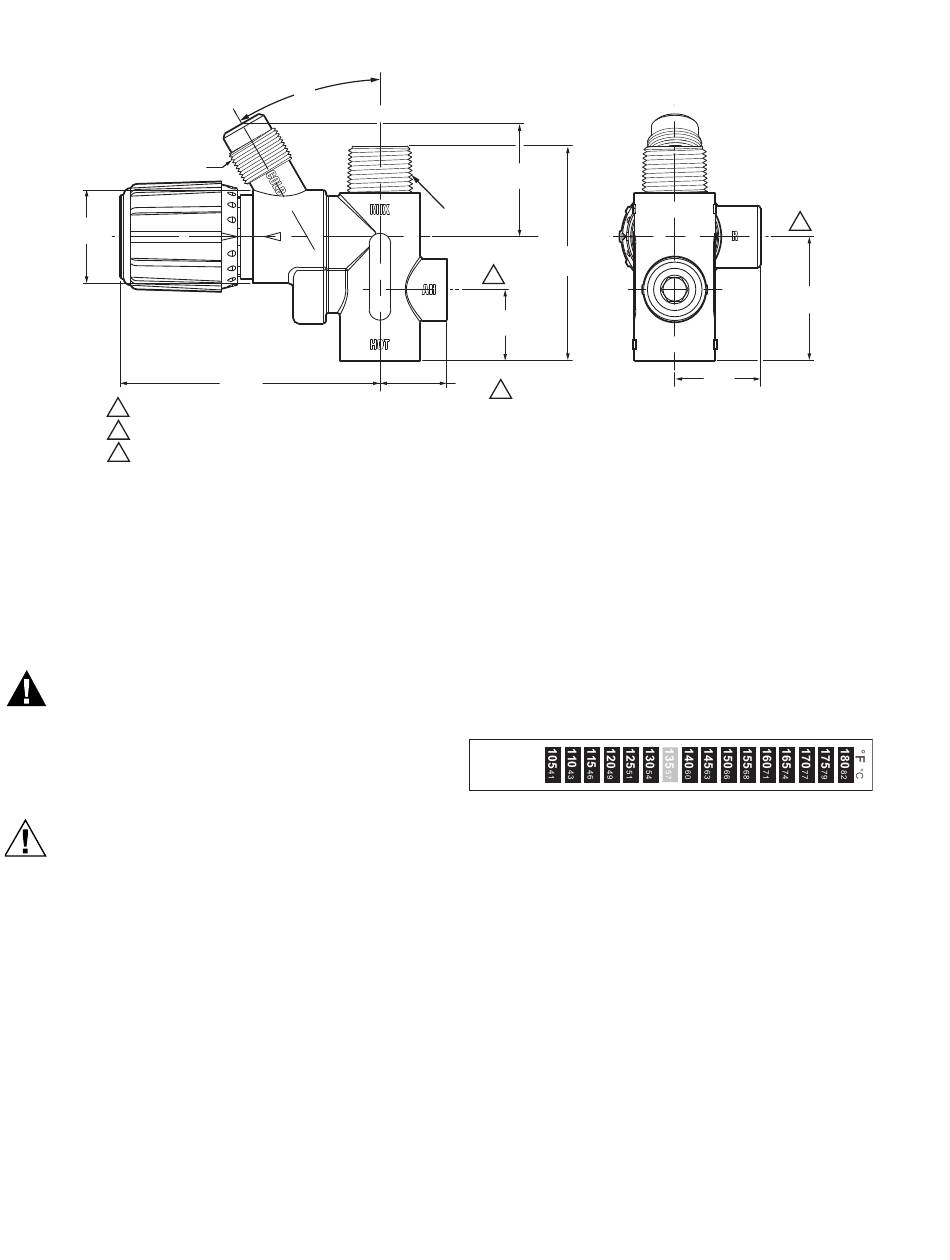

Fig. 1. Dimensions de la vanne de mélange AMX300 en po (mm).
1-13/16
(46)
3/4-14 NPT
3-15/32
(89)
2
1-5/32
(29)
1-3/32
3
(28)
3/4 po du chauffe-eau et que l'alimentation en eau
froide est raccordée à la vanne AMX300. Pour
respecter le code ASSE 1017, il est nécessaire de
disposer d'un clapet de retour du côté de l'eau froide.
2. Pour régler la température de l'eau mitigée à la sortie, il
faut d'abord fixer l'indicateur de température
Thermostrip (inclus avec la vanne) sur le tuyau de
sortie raccordée à la vanne. Commencer par nettoyer le
tuyau de sortie de la vanne, puis exercer une pression
ferme sur l'indicateur de température Thermostrip.
Faire couler l'eau, puis régler la température de l'eau
mitigée à la sortie à la plage de réglage désirée.
Thermostrip
Accuracy expires
after MMYYY
Fig. 2. Indicateur de température Thermostrip.
REMARQUES :
1.
Les indicateurs de température Thermostrip sont
codés par couleur pour faciliter la consultation
(voir la Fig. 2). La température réelle de l'eau
mitigée est indiquée en vert, par tranche de 3 °C
(5 °F). Le bleu indique une température
légèrement inférieure à la température affichée et
le brun indique une température légèrement
supérieure à la température affichée.
2.
L'indicateur de température Thermostrip
convient à un usage unique durant le réglage
initial de la température.
3. Ouvrir un robinet d'eau chaude à proximité du chauffe-
eau pour que l'eau mitigée s'écoule par la vanne
AMX300. L'indicateur de température Thermostrip
indiquera la température réelle de l'eau mitigée pendant
10 secondes.
4. Pour augmenter ou diminuer la température de l'eau à
la sortie, pousser la poignée de la vanne de mélange à
l'intérieur, vers la vanne, puis la tourner dans le sens
2
1
2
(50)
1-3/8
(34)
