Montage, démontage et installation électrique
1
Ⓐ
Support de montage
Ⓑ
Tige filetée

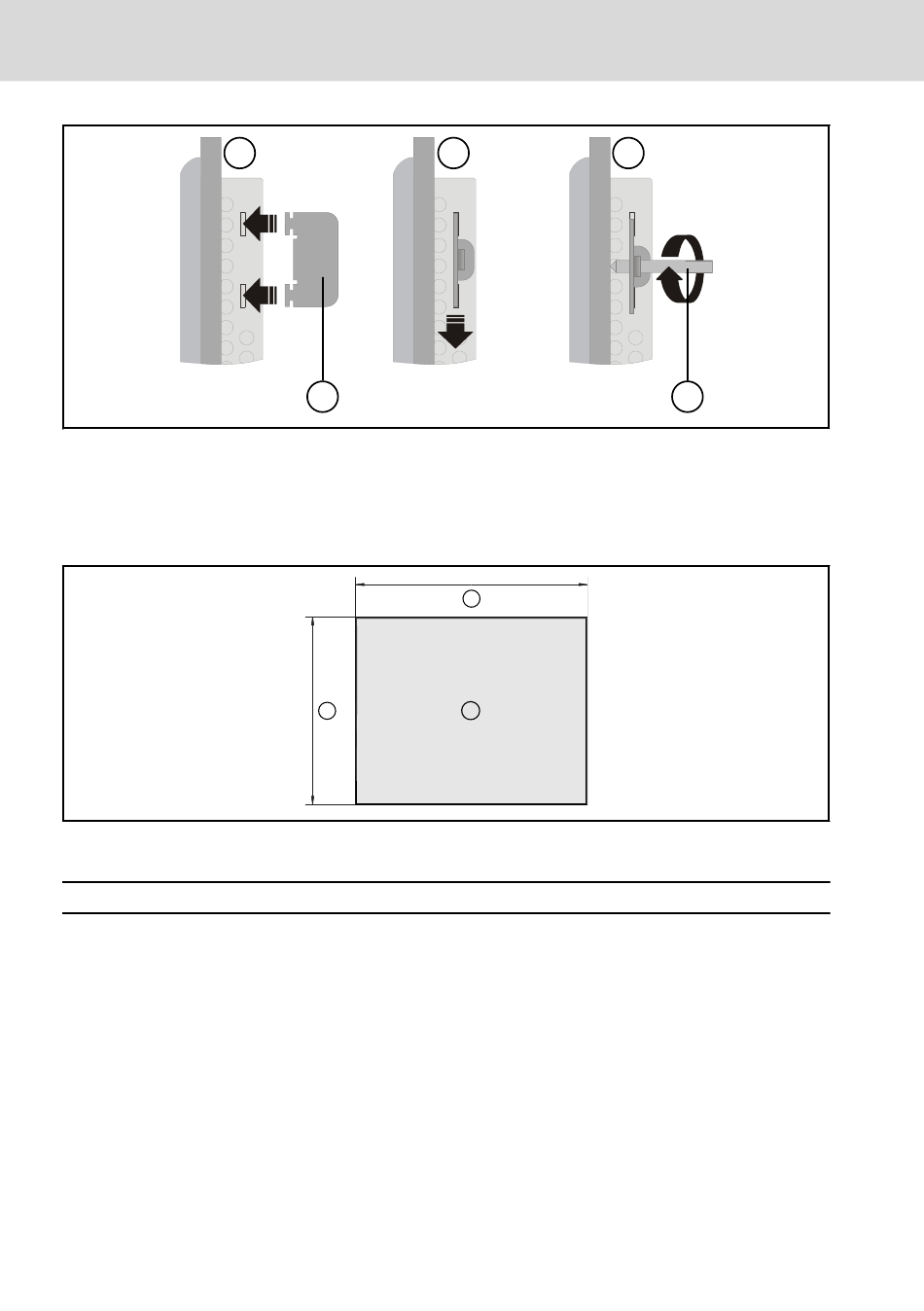

Fig. 10-3: Montage des supports de montage
10.4 Cotes de montage
A
Découpe de montage
Fig. 10-4: Découpe de montage
Appareil
VR2104
VR2107
VR2109
Tab. 10-3: Dimensions du boîtier : Face avant de l'IndraControl VR21
10.5 Démontage
1. Mettez l'appareil de commande hors tension.
2. Retirez tous les câbles branchés.
3. Desserrez les tiges filetées des supports de montage.
4. Retirez l'appareil de commande du cadre de montage.
16/29
2
A
2
1
A
①
92 mm
142 mm
170 mm
3
B
②
132 mm
203 mm
255 mm
