Bosch Rexroth AG
Montage, démontage et installation électrique
Appareil
VR2104
VR2107
VR2109
Tab. 10-1: Dimensions de la face avant
10.1.2 Vue d'ensemble des dimensions du boîtier – Vue de côté
①
Plaque frontale
②
Surface de montage de 1 mm à 6 mm
d'épaisseur

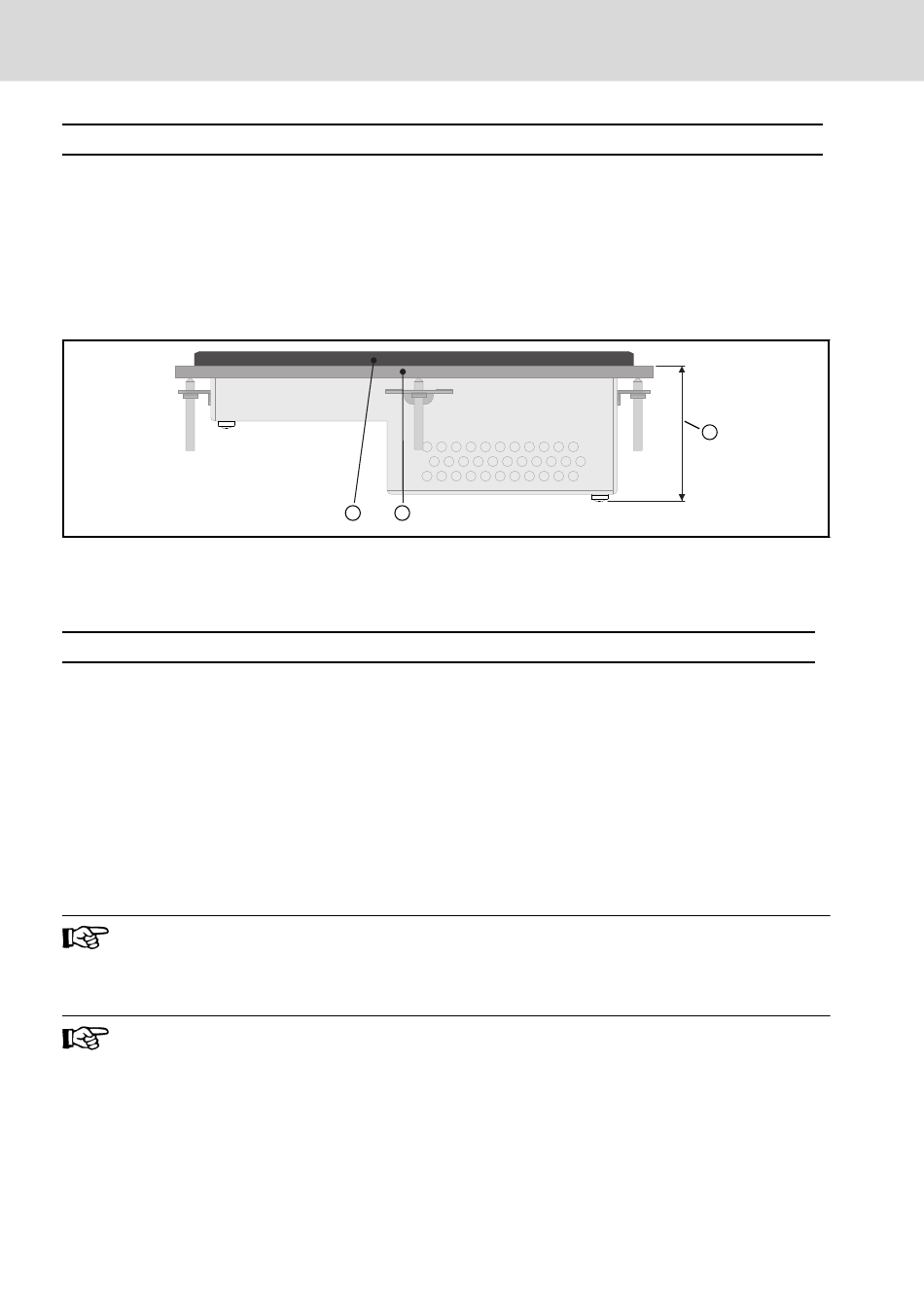

Fig. 10-2: Vue latérale (représentation exemplaire)
VR2104.01-00-01-N2-NNN-AA
VR2107.01-00-01-N2-NNN-AA
VR2107.01-00-01-N2-NNN-CA
VR2109.01-00-01-N2-NNN-AA
VR2109.01-00-01-N2-NNN-CA
Tab. 10-2: Profondeur de montage
10.2 Instructions de montage
Lors du montage vous devez conserver un espace libre de 30 mm
tout autour de l'appareil afin de garantir une bonne circulation de
l'air.
En cas de montage horizontal de l'appareil de commande, d'autres
sources de chaleur sous l'appareil de commande peuvent engendrer
une accumulation de chaleur. Assurez une évacuation suffisante de
la chaleur ! Pour l'utilisation de l'appareil, respectez la plage de tem-
pérature autorisée indiquée dans les caractéristiques techniques !
14/29
① Hauteur
100 mm
150 mm
178 mm
1
2
Écran
4,3"
7"
9"
② Largeur
140 mm
211 mm
263 mm
③
Profondeur de montage, voir tableau
suivant
③ Profondeur de montage
42 mm
46,3 mm
52,3 mm
DOK-SUPPL*-VR21**.01**-IT01-FR-P
VR 21
3
