Bosch Rexroth AG

Interfaces

Perte de la conformité UL et CSA par des modifications de l'appa-
reil.
Le marquage UL et CSA ne s'applique qu'à l'appareil dans l'état à la
livraison. Après toute modification de l'appareil, la conformité UL et
CSA doit être contrôlée.
9 Interfaces

9.1 Vue des interfaces

X5
①
Carte à mémoire SD
②
Terre fonctionnelle

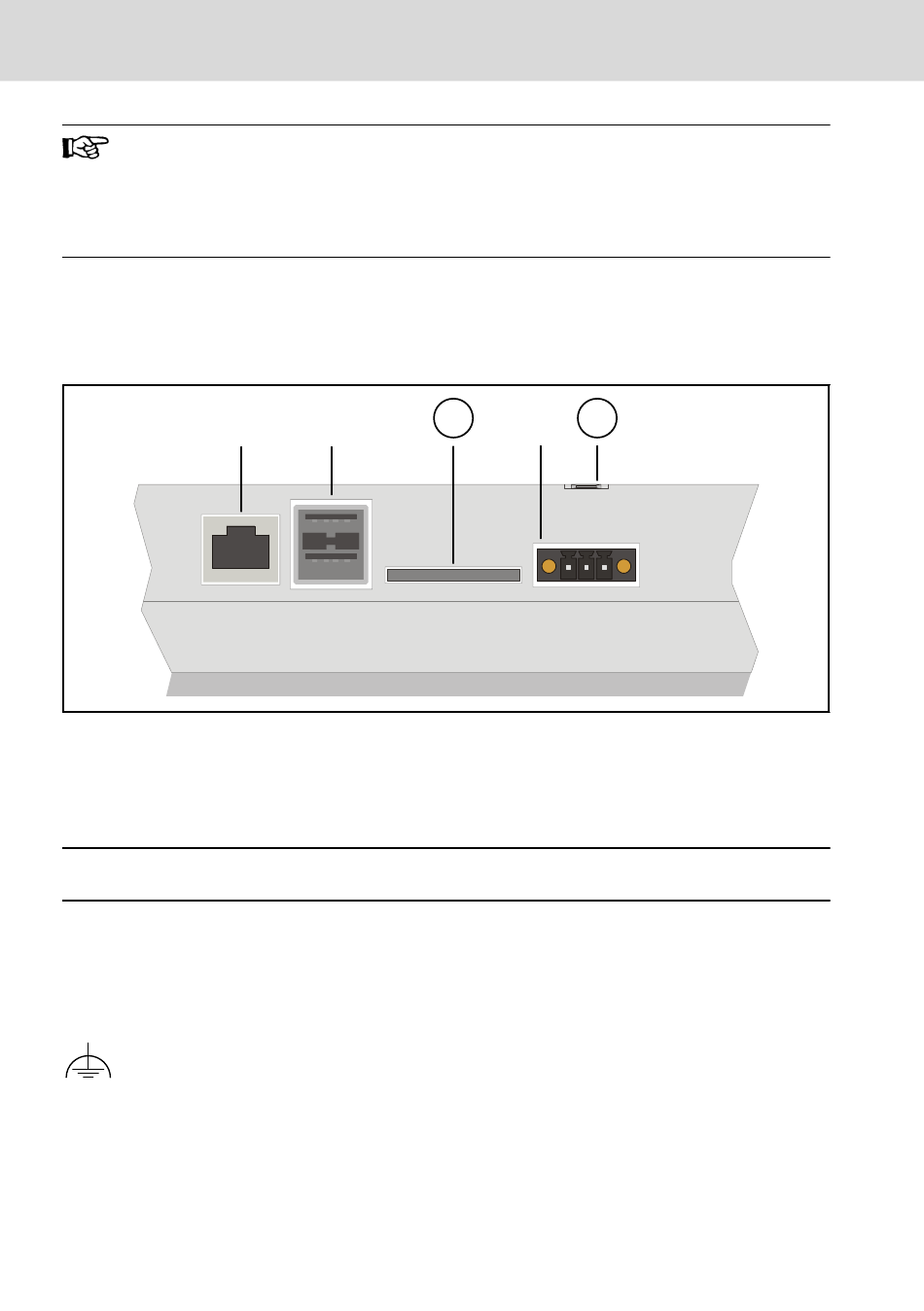

Fig. 9-1: Interfaces de l'IndraControl VR21

9.2 Vue d'ensemble des interfaces

Désignation Type de raccordement
sur le boîtier
X1 Alimentation électrique CC 24 V
X9, X10 USB 2 interfaces USB
Host
X5 Ethernet 10/100 Base-T
Terre fonctionnelle
Terre fonc-
tionnelle
Carte à mé- Logement pour carte à mémoire
moire SD SD et SDHC
Tab. 9-1: Interfaces
10/29
X9
1
X10
Type de fiche, montée
3 pôles, Phoenix MINI
COMBICON
Douille USB,
4 pôles, type A
Prise RJ45
Languette de fiche plate Douille de fiche plate
-
2
X1
Contre-fiche ou câble
(externe)
3 pôles, FK-MCP 1,5/3-
ST-3,5
Fiche USB,
4 pôles, type A
Fiche RJ45
DOK-SUPPL*-VR21**.01**-IT01-FR-P
VR 21
