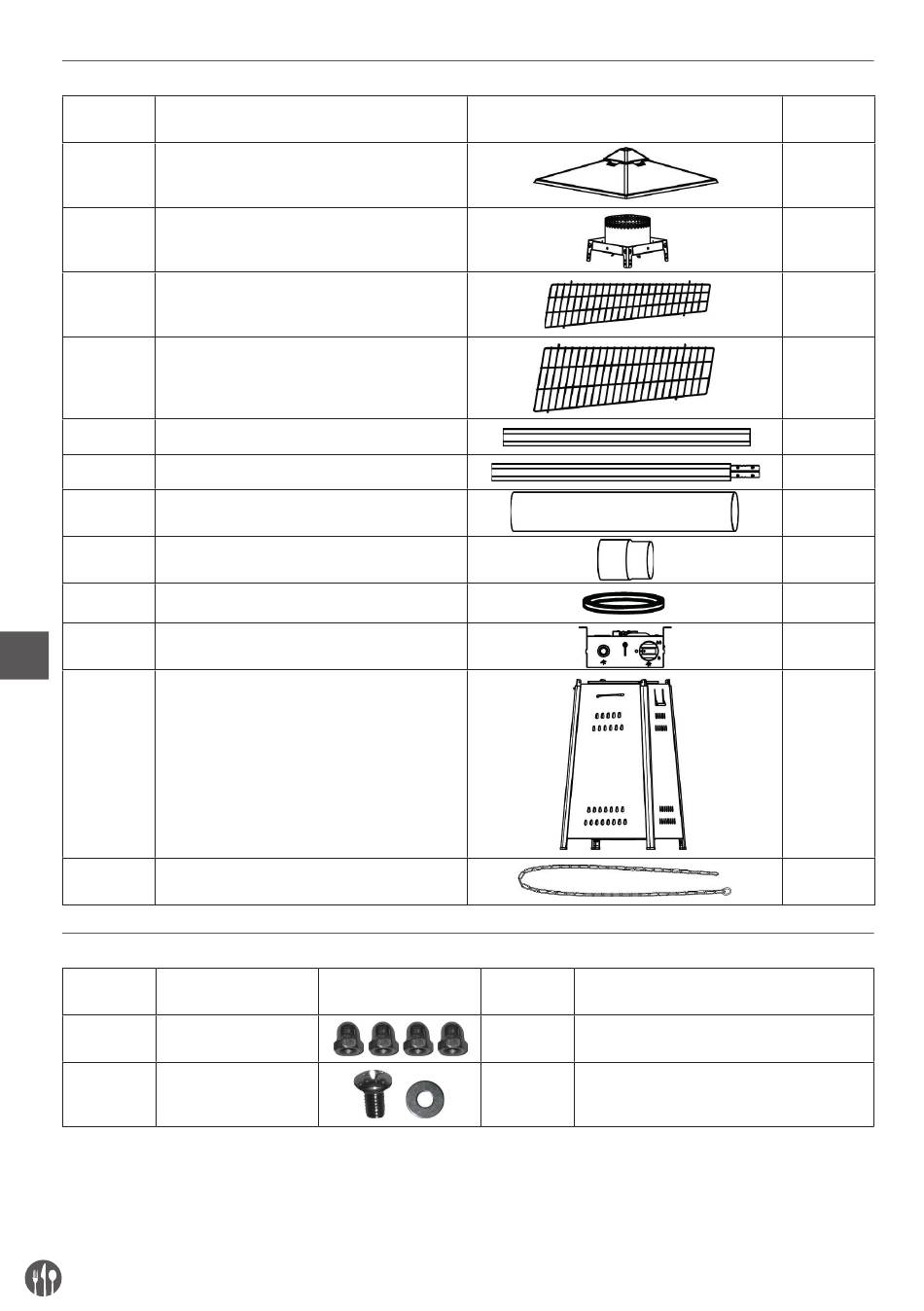

Distinta componenti lampada riscaldante
# COMPO-
DENOMINAZIONE COMPONENTI
NENTI
A Riflettore
B Schermo fiamma
C Griglia superiore di protezione
D Griglia inferiore di protezione
E Supporto superiore
F Supporto inferiore
G Tubo di vetro
H Giunto tubo di vetro
I Annello in gomma
J Gruppo bruciatore
IT
K Gruppo carcassa del serbatoio
L Catena (montata con la porta)
Accessori
# COMPO- DENOMINAZIONE COM-
NENTE PONENTE
AA Dadi a gabbia M6
Viti e rondelle stan-
BB
dard
70
DISEGNO
DISEGNO QUANTITÀ
4
4
DESCRIZIONE
Per collegamento del riflettore e schermo
fiamma
Vite M5 x 8 e dado M5 – per fissare gruppo
bruciatore al gruppo carcassa serbatoio
QUANTITÀ
1
1
4
4
4
4
2
1
1
1
1
