Régler La Profondeur Du Coussin Repose-Jambes; Régler La Hauteur Du Coussin Repose-Jambes - Invacare FDX Manuel D'utilisation

Invacare® FDX®

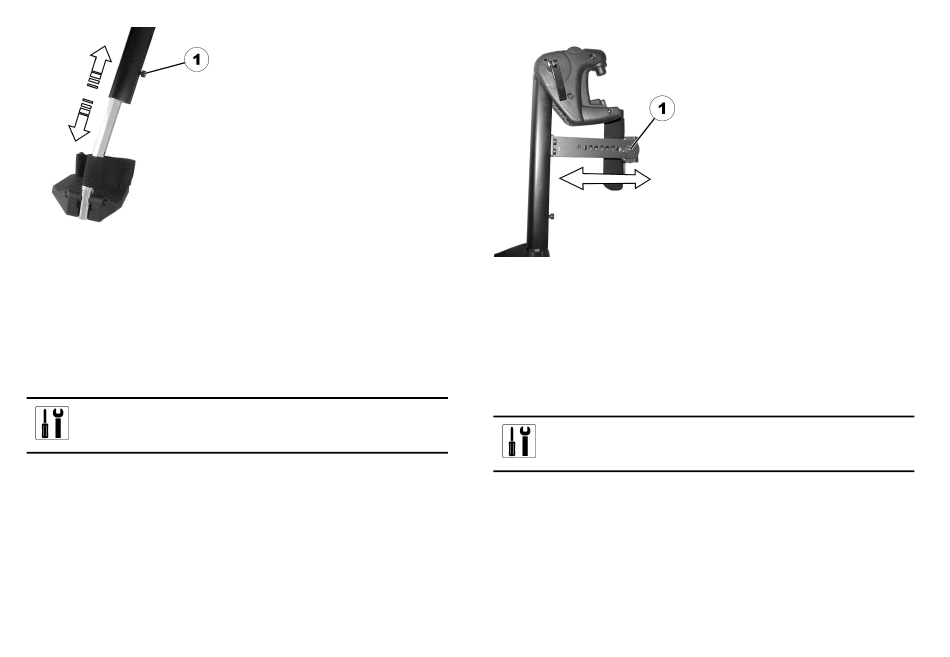

1. Desserrer la vis (1) avec la clé plate.
2. Régler la longueur souhaitée.
3. Bien resserrer la vis.
7.4.4 Régler la profondeur du coussin repose-jambes
La profondeur du coussin repose-jambes peut se régler par
l'intermédiaire de la tôle de retenue. Les combinaisons de trous de la
tôle de retenue permettent 5 réglages de profondeur différents.
Conditions préalables :
•
1 x clé à fourche 10 mm
66
1. Desserrer l'écrou (1) avec la clé à fourche et l'enlever.
2. Régler la profondeur souhaitée. Veuillez tenir compte ici du
fait que les trous ronds sont prévus pour les vis de fixation
du coussin repose-jambes et les trous oblongs pour la tige
métallique sans filet.
3. Revisser l'écrou et bien le serrer.
7.4.5 Régler la hauteur du coussin repose-jambes
Conditions préalables :
•
1 x clé Allen 4 mm
1540308-J
