Invacare® FDX®
1.

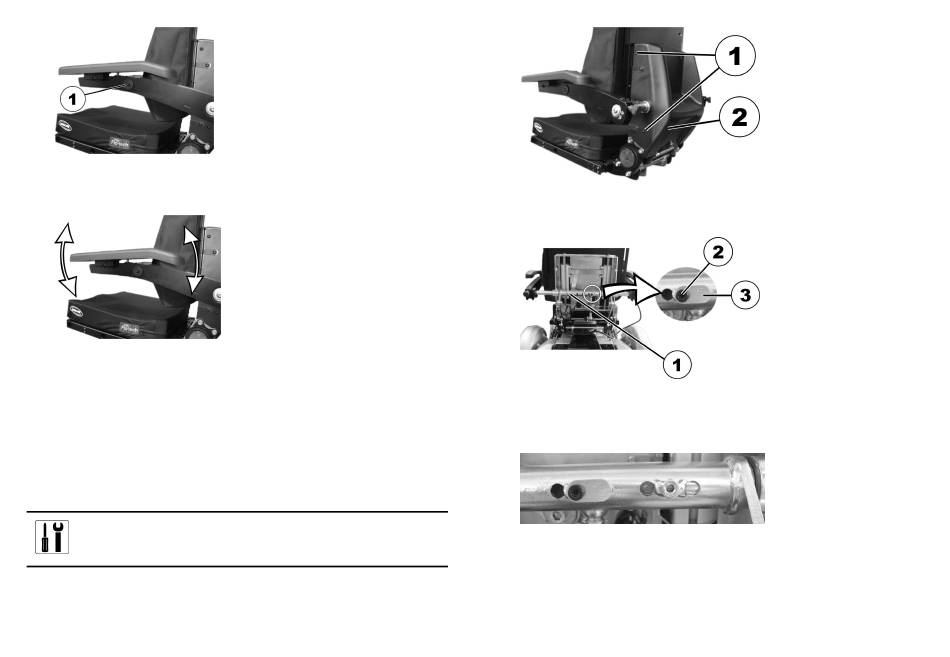

Desserrez la vis servant au réglage de l'angle de la manchette
d'accoudoir (1) avec la clé mâle coudée pour vis à six pans creux.
2.
Réglez l'angle de la manchette d'accoudoir.
3. Resserrez bien la vis.
Veillez à ce que les rondelles Nordlock utilisées soient bien en
place.
6.4.3 Régler la largeur des accoudoirs parallèles se
déplaçant avec le dossier
Les accoudoirs parallèles se déplaçant avec le dossier s'adaptent au
dossier selon huit largeurs.
Conditions préalables
•
1 x clé Allen 4 mm
32
1.
Desserrez les vis des deux côtés de la protection du dossier (1).
Sur l'illustration, seules les vis du côté gauche sont visibles.
2. Enlevez la protection du dossier (2).
3.
Desserrez la vis (2) de la goupille de sécurité (3) au support de
couple (1) avec la clé Allen.
4. Délestez l'accoudoir en le soulevant légèrement et enlevez la
goupille de sécurité.
5.
Réglez la largeur de l'accoudoir.
Les positions possibles de l'accoudoir sont prédéfinies par les
trous dans le support de couple et dans l'axe de l'accoudoir.
6. Mettez la goupille de sécurité en place.
7. Resserrez bien la vis.
1540308-J
