D

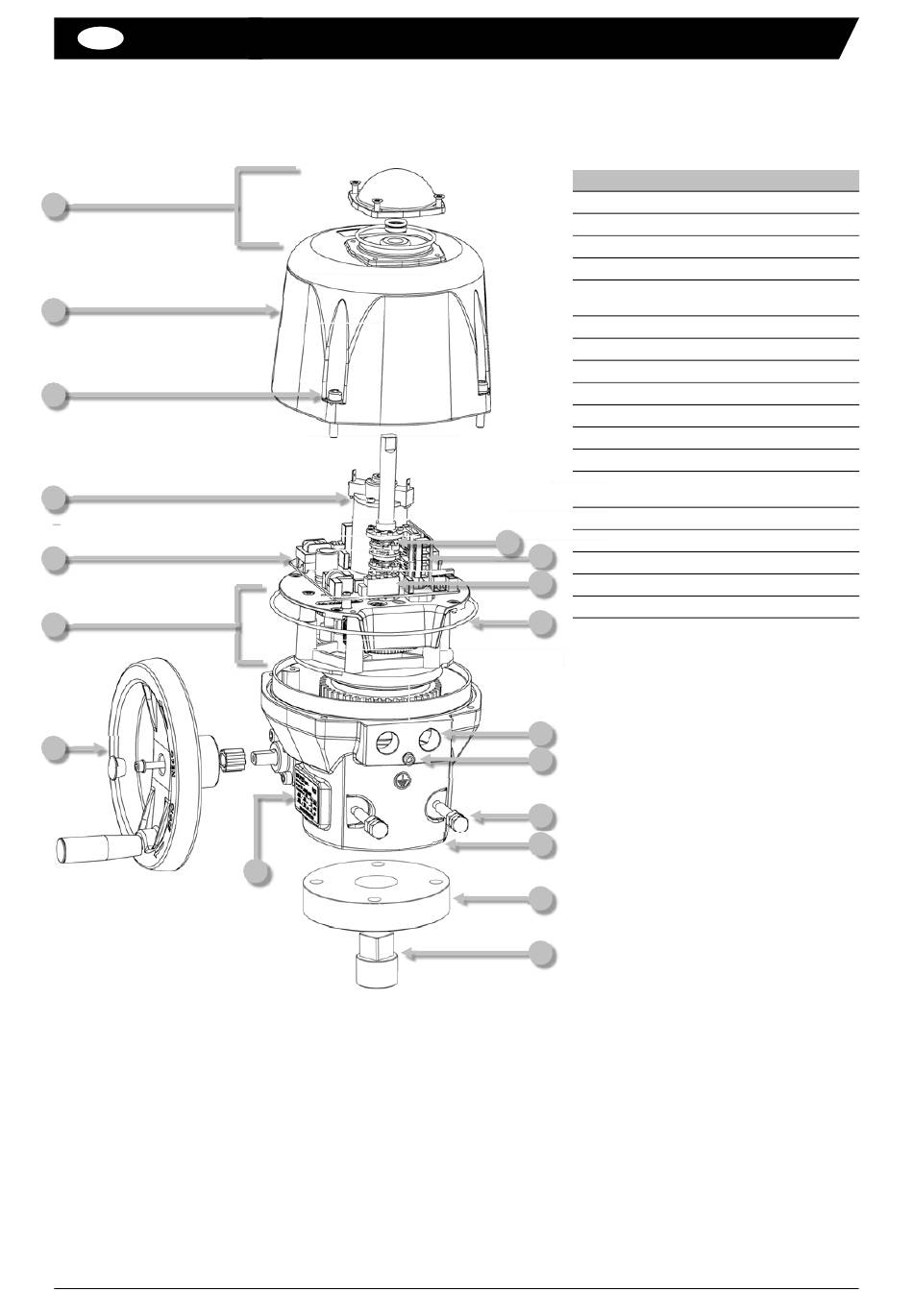

Explosionsansicht
1
2
3
4
5
7
8
Einbauklassen
Temperatur D
Feuchtigkeit B
Vibration B
EMC A
Dichtheit D
DSBA3801 • Rév. 02/06/2021
10
Beschreibung
1 Stellungsanzeige
2 Haube
3 Edelstahl Schrauben
4 Motor
Steuerungskarte und
5
Stromversorgung
6 O Ringdichtung
7 Getriebe
8 Handrad
9 Gehäuse
10 Typenschild
11 Zusätzlicher Endschalter Verbindung
12 Nocken
Steuerung und Stromversorgung
13
Verbindung
14 Kabelverschraubung ISO M20
15 Erdungsschraube
12
11
16 Mechanische Endhalterung
13
17 F05/F07 Montageplatte (DV25-45-75)
18 17 mm Stern (DV25-45-75)
6
14
15
16
9
17
18
