Raccordement
5.2 Raccordement du/des câble(s) de l'antenne
Câblage

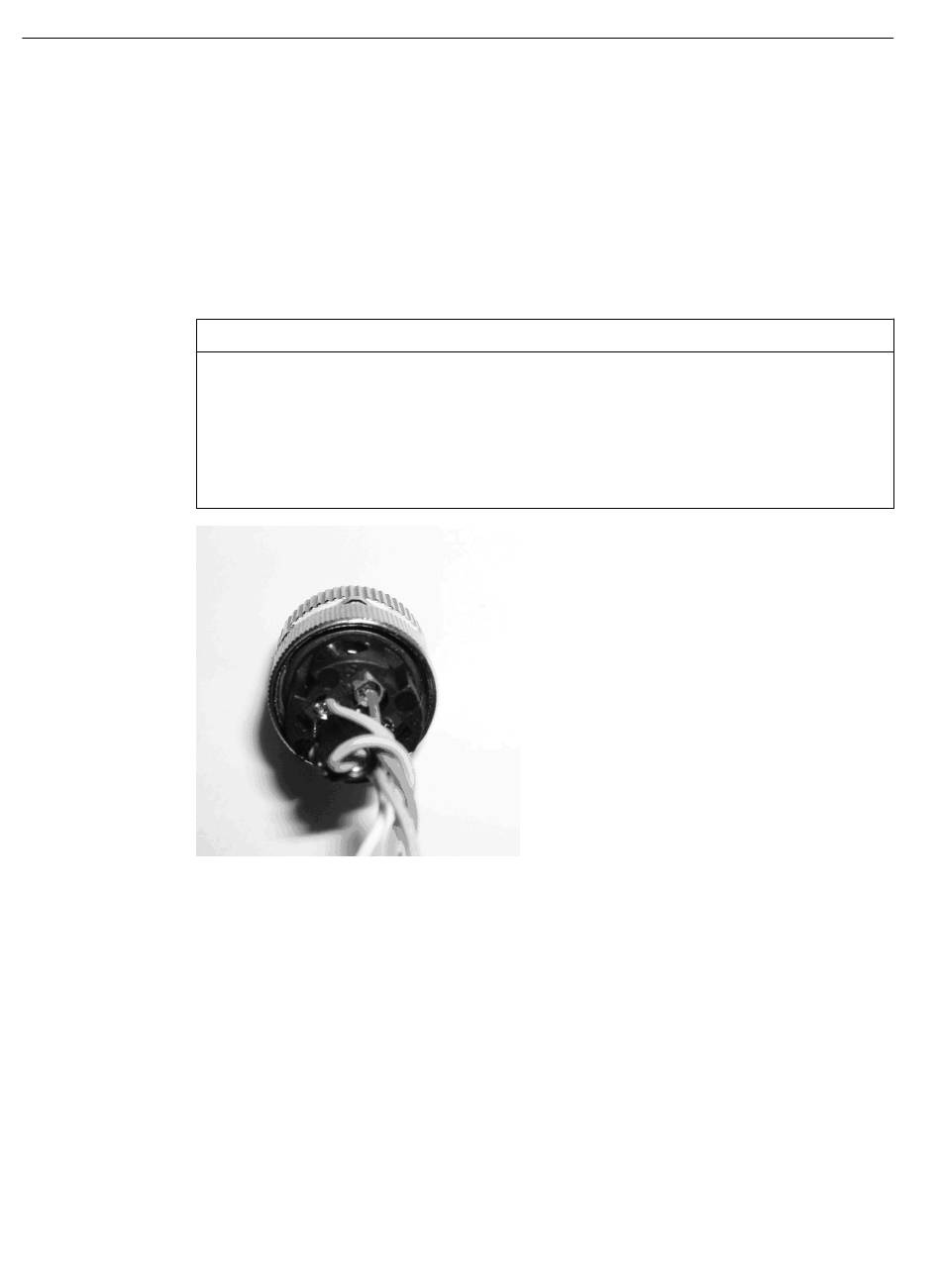

Vérifiez le nombre de broches sur le plastique du connecteur M12.
● P1 – blanc, entrée de courant 4-20 mA (+)
● P2 – gris, entrée de courant 4-20 mA (-/TERRE)
● P3 – marron, alimentation +5 V vers le capteur
● P4 – jaune, entrée de tension capteur 0-5 V
● P5 – vert, capteur TERRE
26

IMPORTANT

Dommage matériel sur le capteur de pression externe
Si vous ne réaffectez pas le câblage sur le connecteur du câble d'entrée analogique selon
le raccordement électrique du capteur de pression externe, ce dernier pourrait être
endommagé.
Réaffectez toujours le câblage sur le connecteur du câble d'entrée analogique selon le
raccordement électrique du capteur de pression externe.
Module additionnel MAG 8000 3G/UMTS
Instructions de service, 10/2017, A5E03850435-AB
